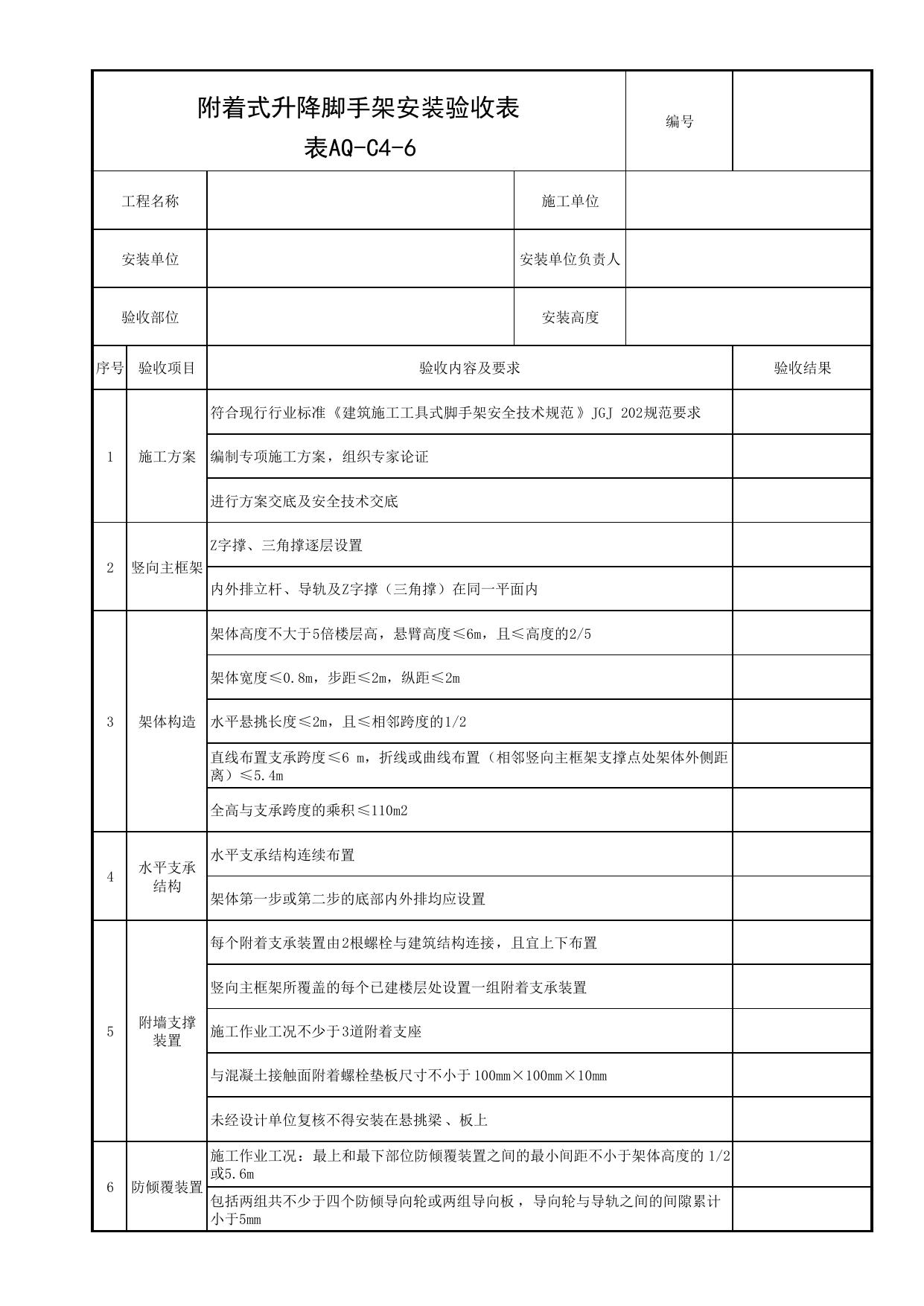

附着式升降脚手架安装验收表编号表AQ-C4-6工程名称施工单位安装单位安装单位负责人验收部位安装高度序号验收项目验收内容及要求验收结果1施工方案符合现行行业标准《建筑施工工具式脚手架安全技术规范》JGJ202规范要求编制专项施工方案，组织专家论证进行方案交底及安全技术交底2竖向主框架Z字撑、三角撑逐层设置内外排立杆、导轨及Z字撑（三角撑）在同一平面内3架体构造架体高度不大于5倍楼层高，悬臂高度≤6m，且≤高度的2/5架体宽度≤0.8m，步距≤2m，纵距≤2m水平悬挑长度≤2m，且≤相邻跨度的1/2直线布置支承跨度≤6m，折线或曲线布置（相邻竖向主框架支撑点处架体外侧距离）≤5.4m全高与支承跨度的乘积≤110m24水平支承结构水平支承结构连续布置架体第一步或第二步的底部内外排均应设置5附墙支撑装置每个附着支承装置由2根螺栓与建筑结构连接，且宜上下布置竖向主框架所覆盖的每个已建楼层处设置一组附着支承装置施工作业工况不少于3道附着支座与混凝土接触面附着螺栓垫板尺寸不小于100mm×100mm×10mm未经设计单位复核不得安装在悬挑梁、板上6防倾覆装置施工作业工况：最上和最下部位防倾覆装置之间的最小间距不小于架体高度的1/2或5.6m包括两组共不少于四个防倾导向轮或两组导向板，导向轮与导轨之间的间隙累计小于5mm续表AQ-C4-67防坠落设置每一附墙支承装置独立设置机械式的全自动防坠落装置，防坠落装置摆块轴直径不小于25mm具有防尘、防污染的措施，且灵敏可靠8卸荷顶撑采用直径不小于M30的实心丝杆，销轴直径不小于25mm支撑高度可调节不得采用脚手架扣件或钢丝绳代替9提升机构提升设备选用符合国家标准的低速环链电动提升机或电动液压提升设备采用2个螺栓与建筑结构连接固定，具有防脱销措施10同步控制装置有限制荷载或高差的同步控制系统、声光提示装置操作人员能在建筑内操作及监控电脑或操控箱电源、电缆及总控箱等布设符合现行行业标准《施工现场临时用电安全技术规范》JGJ46的有关规定11安全防护装置每步距内均设置金属脚手板，金属脚手板的材质、规格满足规范要求，通过螺栓与立杆连接当架体距建筑物外沿净间距超过250mm时设置副板，与脚手板连接，底部副板至建筑物外沿距离不宜大于250mm翻板为厚度不小于2mm的金属板，不少于两层，与结构搭靠严密，设置在架体底部和作业层下部沿外立面满布金属立网，其材质、强度满足规范要求金属脚手板与安全立网之间存在间隙时，在底层和作业层设置踢脚板12验收结论：年月日验收人签字施工单位安装单位使用单位项目技术负责人：项目技术负责人：相关人员：监理单位意见：总监理工程师（签字）：年月日注：本表由施工单位填报，监理单位、施工单位各存一份。
