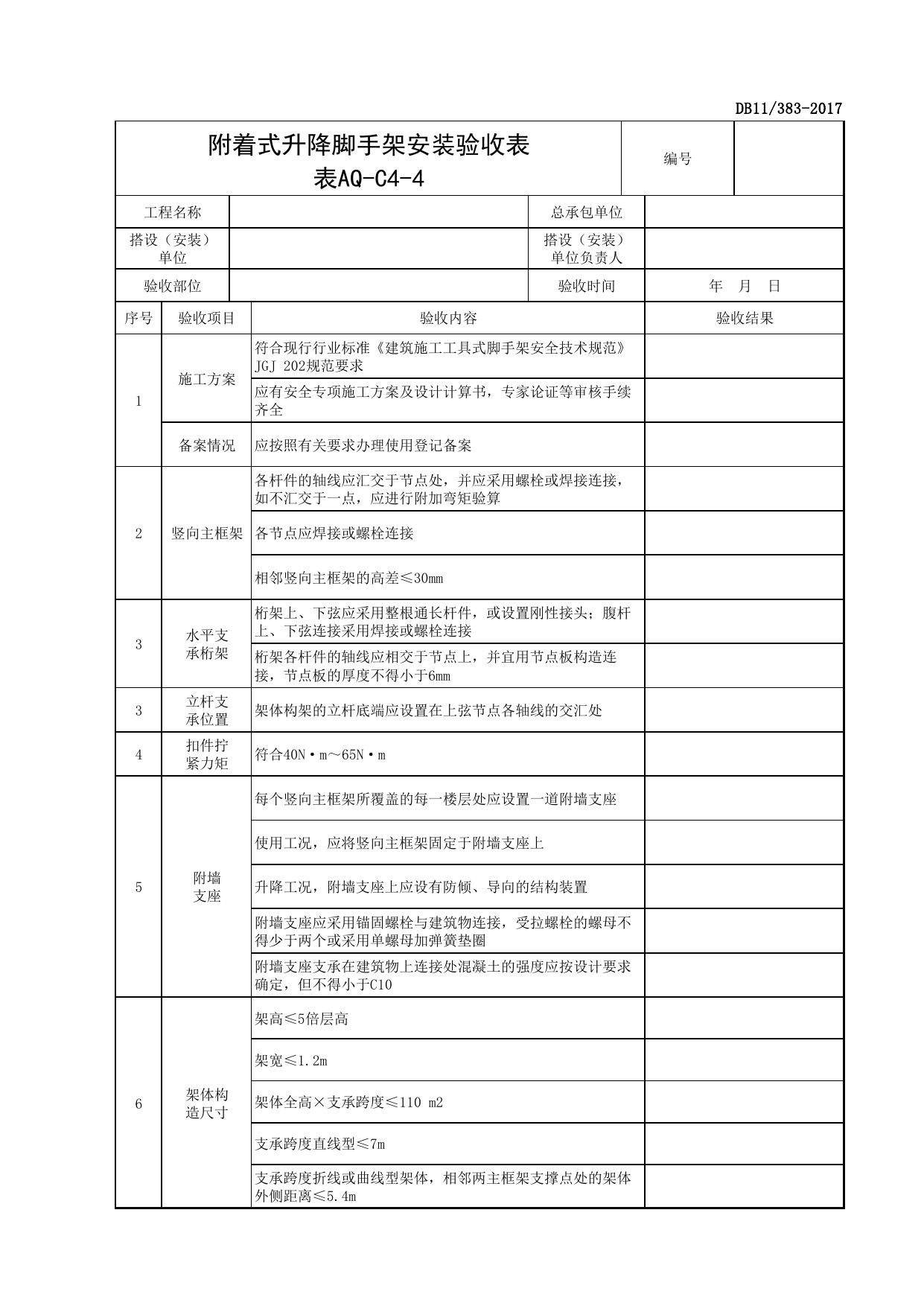

DB11/383-2017附着式升降脚手架安装验收表编号表AQ-C4-4工程名称总承包单位搭设（安装）单位搭设（安装）单位负责人验收部位验收时间年月日序号验收项目验收内容验收结果1施工方案符合现行行业标准《建筑施工工具式脚手架安全技术规范》JGJ202规范要求应有安全专项施工方案及设计计算书，专家论证等审核手续齐全备案情况应按照有关要求办理使用登记备案2竖向主框架各杆件的轴线应汇交于节点处，并应采用螺栓或焊接连接，如不汇交于一点，应进行附加弯矩验算各节点应焊接或螺栓连接相邻竖向主框架的高差≤30mm3水平支承桁架桁架上、下弦应采用整根通长杆件，或设置刚性接头；腹杆上、下弦连接采用焊接或螺栓连接桁架各杆件的轴线应相交于节点上，并宜用节点板构造连接，节点板的厚度不得小于6mm3立杆支承位置架体构架的立杆底端应设置在上弦节点各轴线的交汇处4扣件拧紧力矩符合40N·m～65N·m5附墙支座每个竖向主框架所覆盖的每一楼层处应设置一道附墙支座使用工况，应将竖向主框架固定于附墙支座上升降工况，附墙支座上应设有防倾、导向的结构装置附墙支座应采用锚固螺栓与建筑物连接，受拉螺栓的螺母不得少于两个或采用单螺母加弹簧垫圈附墙支座支承在建筑物上连接处混凝土的强度应按设计要求确定，但不得小于C106架体构造尺寸架高≤5倍层高架宽≤1.2m架体全高×支承跨度≤110m2支承跨度直线型≤7m支承跨度折线或曲线型架体，相邻两主框架支撑点处的架体外侧距离≤5.4mDB11/383-2017续表AQ-C4-46架体构造尺寸水平悬挑长度不大于2m，且不大于跨度的1/2升降工况上端悬臂高度不大于2/5架体高度且不大于6m水平悬挑端以竖向主框架为中心对称斜拉杆水平夹角≥45°7防坠落装置防坠落装置应设置在竖向主框架处并附着在建筑结构上每一升降点不得少于一个，在使用和升降工况下都能起作用防坠落装置与升降设备应分别独立固定在建筑结构上应具有防尘防污染的措施，并应灵敏可靠和运转自如钢吊杆式防坠落装置，钢吊杆规格应由计算确定，且不应小于∮25mm防倾覆装置中应包括导轨和两个以上与导轨连接的可滑动的导向件8防倾覆设置在防倾导向件的范围内应设置防倾覆导轨，且应与竖向主框架可靠连接在升降和使用两种工况下，最上和最下两个导向件之间的最小间距不得小于2.8m或架体高度的1/4应具有防止竖向主框架倾斜的功能应用螺栓与附墙支座连接，其装置与导轨之间的间隙应小于5mm9同步装置设置连续式水平支承桁架，应采用限制荷载自控系统简支静定水平支承桁架，应采用水平高差同步自控系统，若设备受限时可选择限制荷载自控系统10防护设施密目式安全立网规格型号≥2000目/100㎝2，≥3kg/张防护栏杆高度≥1.2m档脚板高度≥180mm架体底层脚手板铺设严密，与墙体无间隙11验收结论：验收人签名总承包单位安装单位分包等其他单位项目技术负责人：项目生产负责人：项目安全主管：监理单位意见：监理工程师：年月日注：本表由施工单位填报，监理单位、施工单位各存一份。
