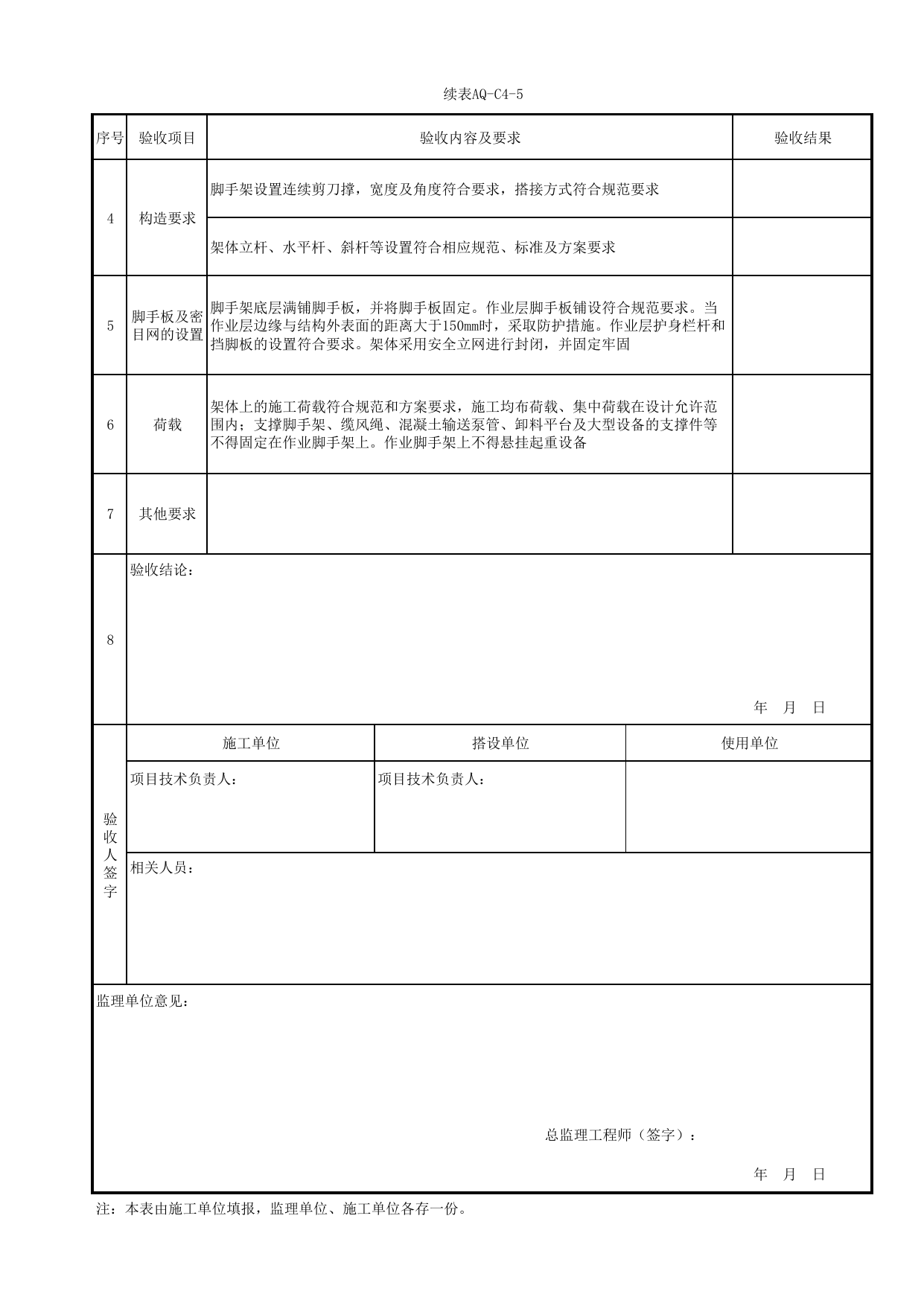

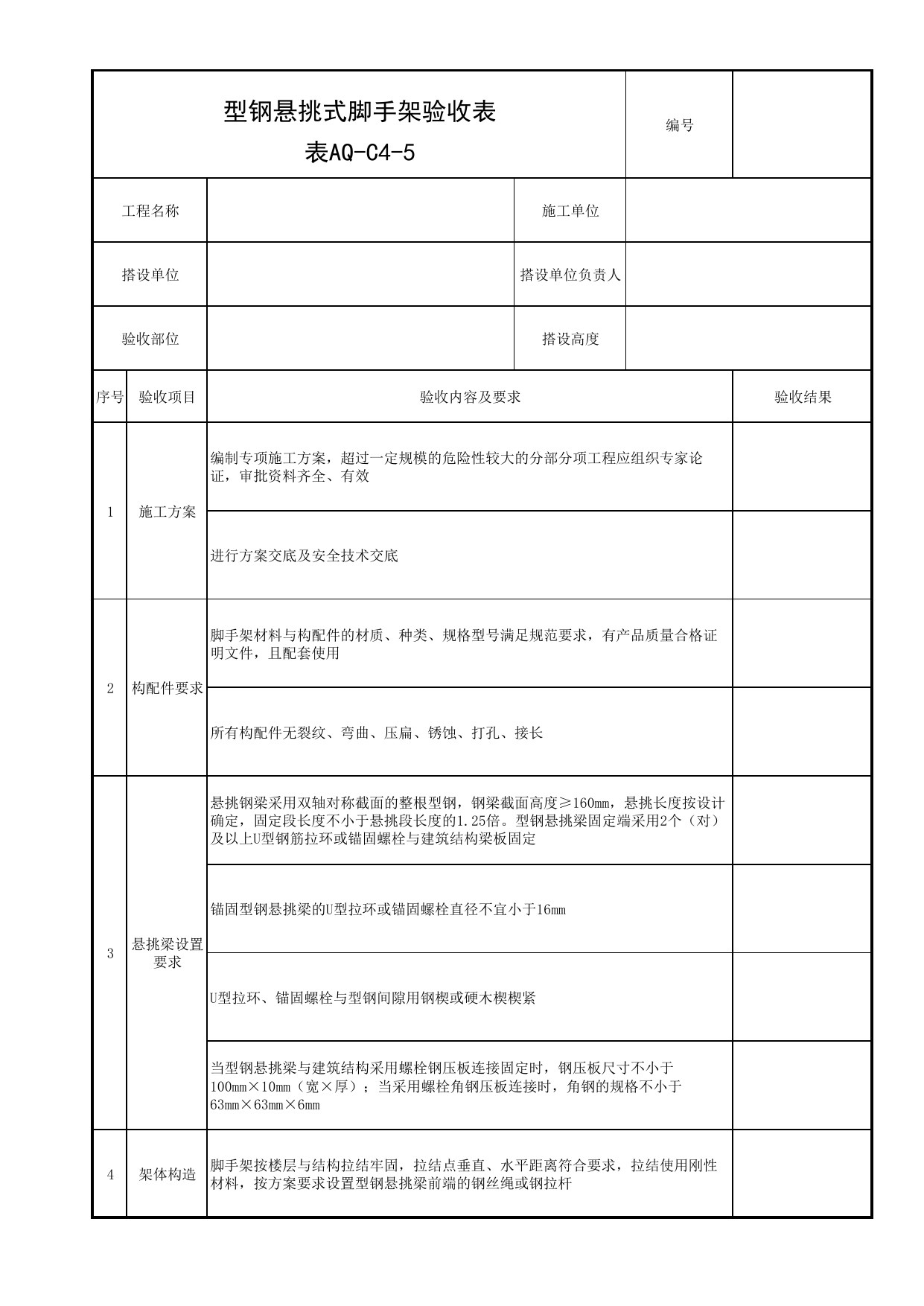

型钢悬挑式脚手架验收表编号表AQ-C4-5工程名称施工单位搭设单位搭设单位负责人验收部位搭设高度序号验收项目验收内容及要求验收结果1施工方案编制专项施工方案，超过一定规模的危险性较大的分部分项工程应组织专家论证，审批资料齐全、有效进行方案交底及安全技术交底2构配件要求脚手架材料与构配件的材质、种类、规格型号满足规范要求，有产品质量合格证明文件，且配套使用所有构配件无裂纹、弯曲、压扁、锈蚀、打孔、接长3悬挑梁设置要求悬挑钢梁采用双轴对称截面的整根型钢，钢梁截面高度≥160mm，悬挑长度按设计确定，固定段长度不小于悬挑段长度的1.25倍。型钢悬挑梁固定端采用2个（对）及以上U型钢筋拉环或锚固螺栓与建筑结构梁板固定锚固型钢悬挑梁的U型拉环或锚固螺栓直径不宜小于16mmU型拉环、锚固螺栓与型钢间隙用钢楔或硬木楔楔紧当型钢悬挑梁与建筑结构采用螺栓钢压板连接固定时，钢压板尺寸不小于100mm×10mm（宽×厚）；当采用螺栓角钢压板连接时，角钢的规格不小于63mm×63mm×6mm4架体构造脚手架按楼层与结构拉结牢固，拉结点垂直、水平距离符合要求，拉结使用刚性材料，按方案要求设置型钢悬挑梁前端的钢丝绳或钢拉杆续表AQ-C4-5序号验收项目验收内容及要求验收结果4构造要求脚手架设置连续剪刀撑，宽度及角度符合要求，搭接方式符合规范要求架体立杆、水平杆、斜杆等设置符合相应规范、标准及方案要求5脚手板及密目网的设置脚手架底层满铺脚手板，并将脚手板固定。作业层脚手板铺设符合规范要求。当作业层边缘与结构外表面的距离大于150mm时，采取防护措施。作业层护身栏杆和挡脚板的设置符合要求。架体采用安全立网进行封闭，并固定牢固6荷载架体上的施工荷载符合规范和方案要求，施工均布荷载、集中荷载在设计允许范围内；支撑脚手架、缆风绳、混凝土输送泵管、卸料平台及大型设备的支撑件等不得固定在作业脚手架上。作业脚手架上不得悬挂起重设备7其他要求8验收结论：年月日验收人签字施工单位搭设单位使用单位项目技术负责人：项目技术负责人：相关人员：监理单位意见：总监理工程师（签字）：年月日注：本表由施工单位填报，监理单位、施工单位各存一份。
