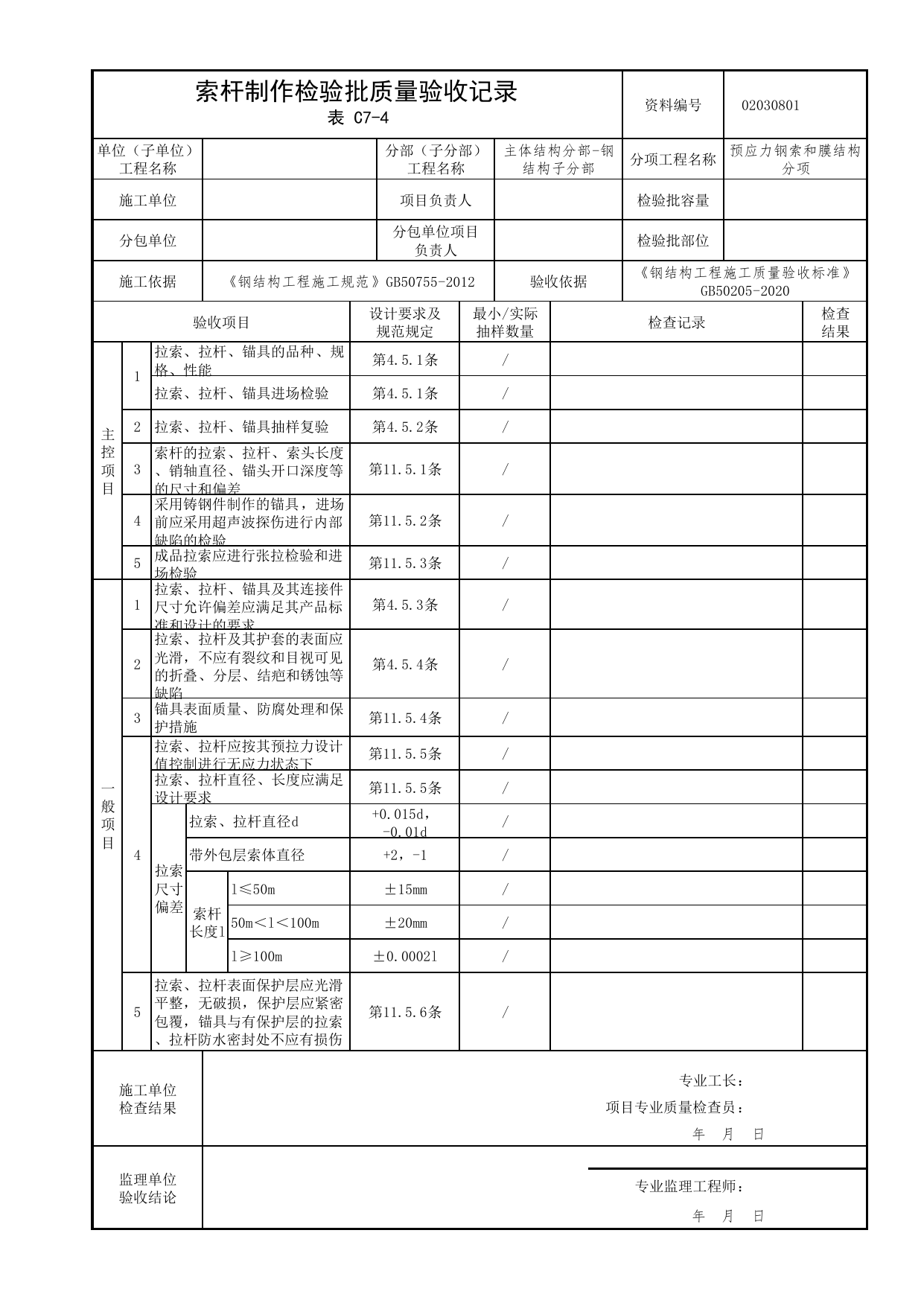

索杆制作检验批质量验收记录资料编号02030801表C7-4单位（子单位）工程名称分部（子分部）工程名称主体结构分部-钢结构子分部分项工程名称预应力钢索和膜结构分项施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据《钢结构工程施工规范》GB50755-2012验收依据《钢结构工程施工质量验收标准》GB50205-2020验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1拉索、拉杆、锚具的品种、规格、性能第4.5.1条/拉索、拉杆、锚具进场检验第4.5.1条/2拉索、拉杆、锚具抽样复验第4.5.2条/3索杆的拉索、拉杆、索头长度、销轴直径、锚头开口深度等的尺寸和偏差第11.5.1条/4采用铸钢件制作的锚具，进场前应采用超声波探伤进行内部缺陷的检验第11.5.2条/5成品拉索应进行张拉检验和进场检验第11.5.3条/一般项目1拉索、拉杆、锚具及其连接件尺寸允许偏差应满足其产品标准和设计的要求第4.5.3条/2拉索、拉杆及其护套的表面应光滑，不应有裂纹和目视可见的折叠、分层、结疤和锈蚀等缺陷第4.5.4条/3锚具表面质量、防腐处理和保护措施第11.5.4条/4拉索、拉杆应按其预拉力设计值控制进行无应力状态下第11.5.5条/拉索、拉杆直径、长度应满足设计要求第11.5.5条/拉索尺寸偏差拉索、拉杆直径d+0.015d，-0.01d/带外包层索体直径+2，-1/索杆长度ll≤50m±15mm/50m＜l＜100m±20mm/l≥100m±0.0002l/5拉索、拉杆表面保护层应光滑平整，无破损，保护层应紧密包覆，锚具与有保护层的拉索、拉杆防水密封处不应有损伤第11.5.6条/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
