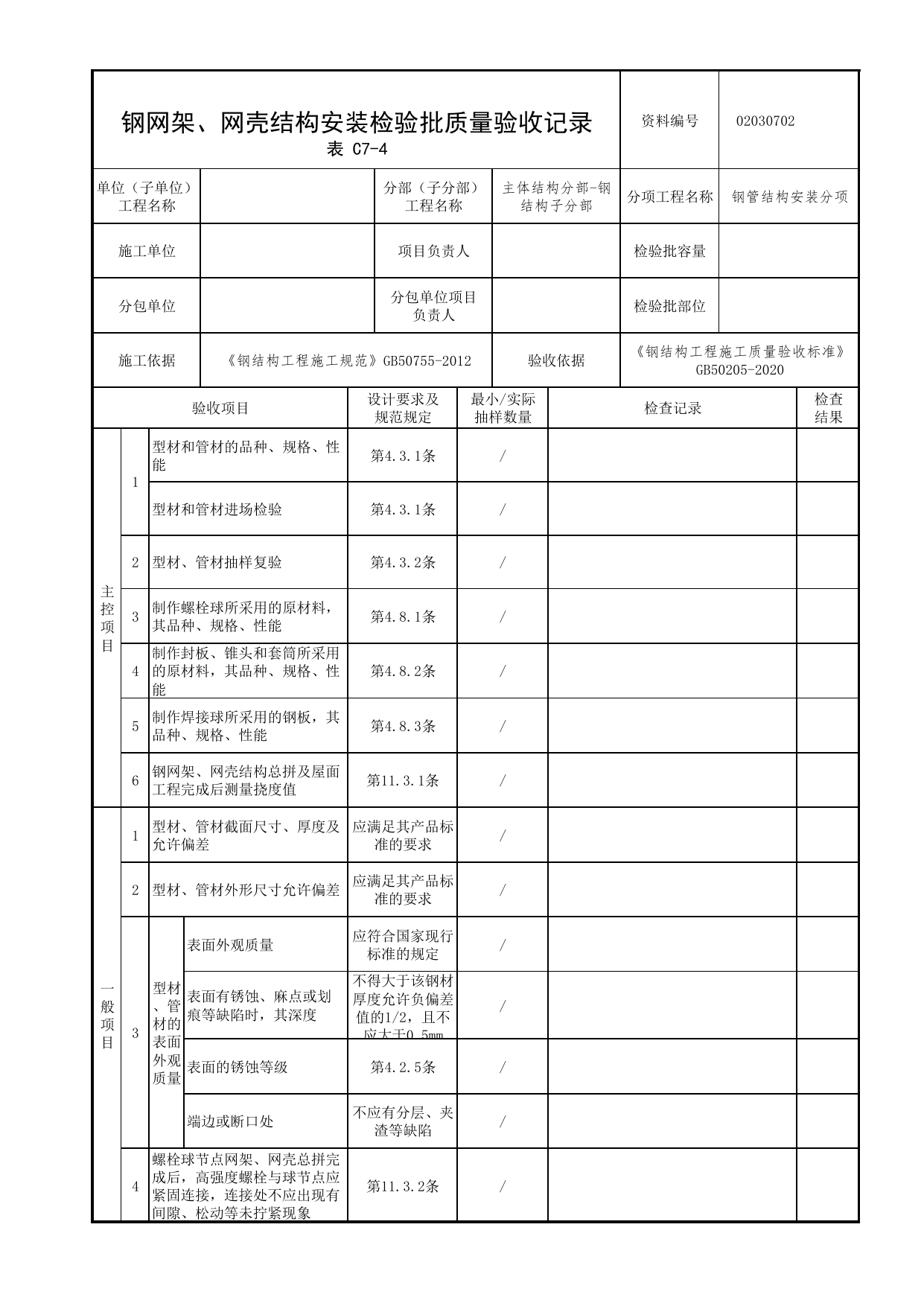

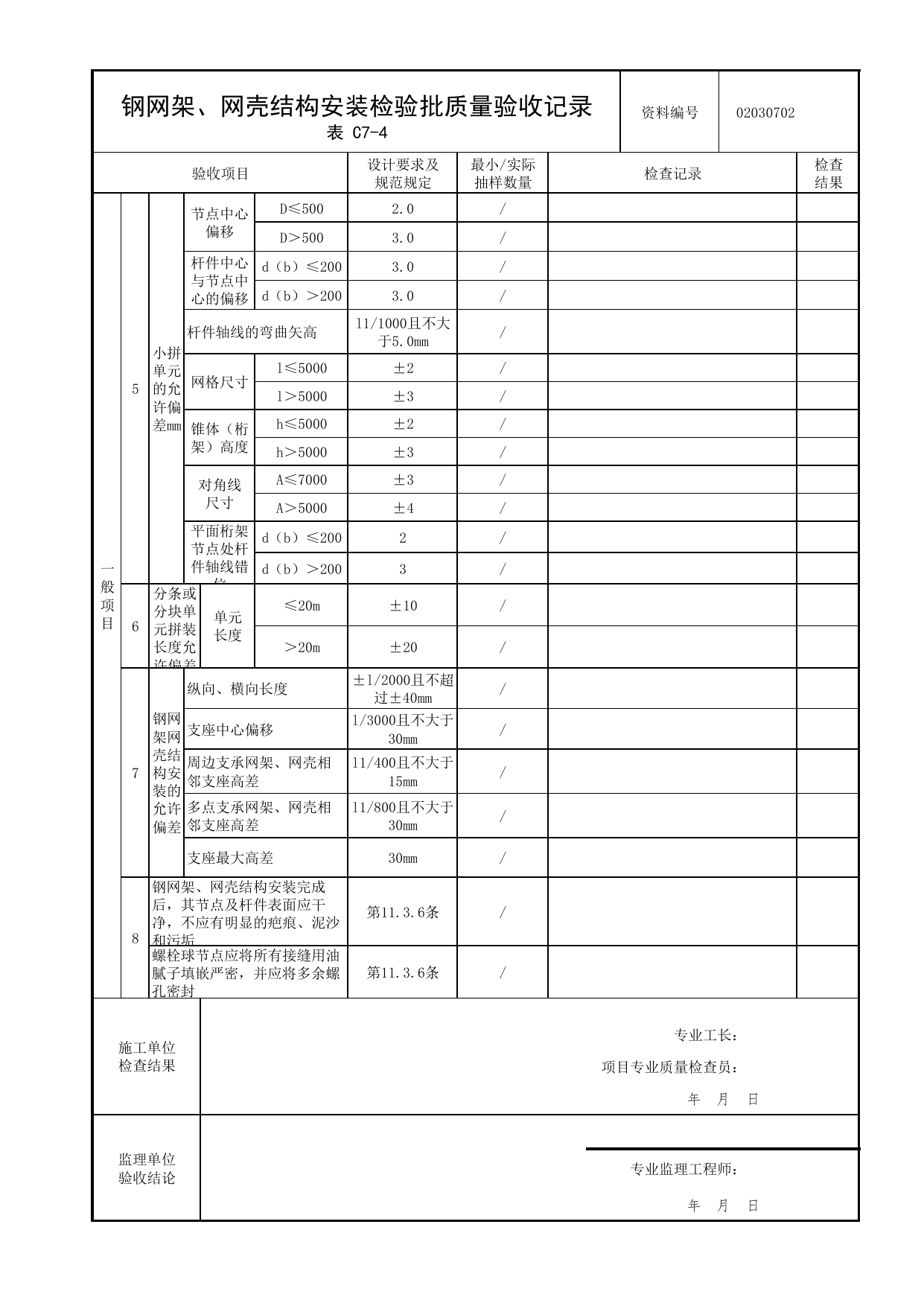

钢网架、网壳结构安装检验批质量验收记录资料编号02030702表C7-4单位（子单位）工程名称分部（子分部）工程名称主体结构分部-钢结构子分部分项工程名称钢管结构安装分项施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据《钢结构工程施工规范》GB50755-2012验收依据《钢结构工程施工质量验收标准》GB50205-2020验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1型材和管材的品种、规格、性能第4.3.1条/型材和管材进场检验第4.3.1条/2型材、管材抽样复验第4.3.2条/3制作螺栓球所采用的原材料，其品种、规格、性能第4.8.1条/4制作封板、锥头和套筒所采用的原材料，其品种、规格、性能第4.8.2条/5制作焊接球所采用的钢板，其品种、规格、性能第4.8.3条/6钢网架、网壳结构总拼及屋面工程完成后测量挠度值第11.3.1条/一般项目1型材、管材截面尺寸、厚度及允许偏差应满足其产品标准的要求/2型材、管材外形尺寸允许偏差应满足其产品标准的要求/3型材、管材的表面外观质量表面外观质量应符合国家现行标准的规定/表面有锈蚀、麻点或划痕等缺陷时，其深度不得大于该钢材厚度允许负偏差值的1/2，且不应大于0.5mm/表面的锈蚀等级第4.2.5条/端边或断口处不应有分层、夹渣等缺陷/4螺栓球节点网架、网壳总拼完成后，高强度螺栓与球节点应紧固连接，连接处不应出现有间隙、松动等未拧紧现象第11.3.2条/钢网架、网壳结构安装检验批质量验收记录资料编号02030702表C7-4验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果一般项目5小拼单元的允许偏差mm节点中心偏移D≤5002.0/D＞5003.0/杆件中心与节点中心的偏移d（b）≤2003.0/d（b）＞2003.0/杆件轴线的弯曲矢高l1/1000且不大于5.0mm/网格尺寸l≤5000±2/l＞5000±3/锥体（桁架）高度h≤5000±2/h＞5000±3/对角线尺寸A≤7000±3/A＞5000±4/平面桁架节点处杆件轴线错位d（b）≤2002/d（b）＞2003/6分条或分块单元拼装长度允许偏差单元长度≤20m±10/＞20m±20/7钢网架网壳结构安装的允许偏差纵向、横向长度±l/2000且不超过±40mm/支座中心偏移l/3000且不大于30mm/周边支承网架、网壳相邻支座高差l1/400且不大于15mm/多点支承网架、网壳相邻支座高差l1/800且不大于30mm/支座最大高差30mm/8钢网架、网壳结构安装完成后，其节点及杆件表面应干净，不应有明显的疤痕、泥沙和污垢第11.3.6条/螺栓球节点应将所有接缝用油腻子填嵌严密，并应将多余螺孔密封第11.3.6条/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
