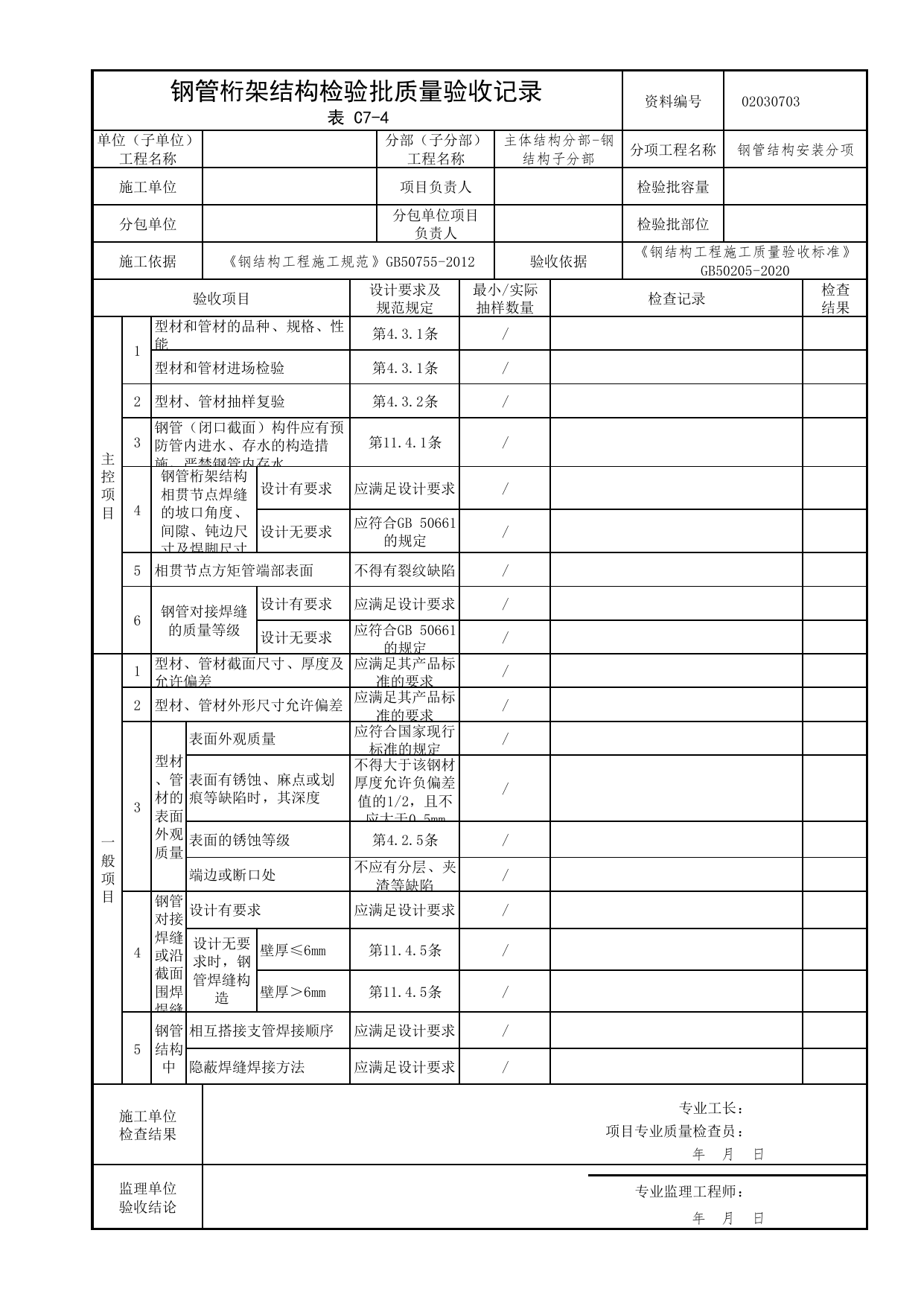

钢管桁架结构检验批质量验收记录资料编号02030703表C7-4单位（子单位）工程名称分部（子分部）工程名称主体结构分部-钢结构子分部分项工程名称钢管结构安装分项施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据《钢结构工程施工规范》GB50755-2012验收依据《钢结构工程施工质量验收标准》GB50205-2020验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1型材和管材的品种、规格、性能第4.3.1条/型材和管材进场检验第4.3.1条/2型材、管材抽样复验第4.3.2条/3钢管（闭口截面）构件应有预防管内进水、存水的构造措施，严禁钢管内存水第11.4.1条/4钢管桁架结构相贯节点焊缝的坡口角度、间隙、钝边尺寸及焊脚尺寸设计有要求应满足设计要求/设计无要求应符合GB50661的规定/5相贯节点方矩管端部表面不得有裂纹缺陷/6钢管对接焊缝的质量等级设计有要求应满足设计要求/设计无要求应符合GB50661的规定/一般项目1型材、管材截面尺寸、厚度及允许偏差应满足其产品标准的要求/2型材、管材外形尺寸允许偏差应满足其产品标准的要求/3型材、管材的表面外观质量表面外观质量应符合国家现行标准的规定/表面有锈蚀、麻点或划痕等缺陷时，其深度不得大于该钢材厚度允许负偏差值的1/2，且不应大于0.5mm/表面的锈蚀等级第4.2.5条/端边或断口处不应有分层、夹渣等缺陷/4钢管对接焊缝或沿截面围焊焊缝设计有要求应满足设计要求/设计无要求时，钢管焊缝构造壁厚≤6mm第11.4.5条/壁厚＞6mm第11.4.5条/5钢管结构中相互搭接支管焊接顺序应满足设计要求/隐蔽焊缝焊接方法应满足设计要求/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
