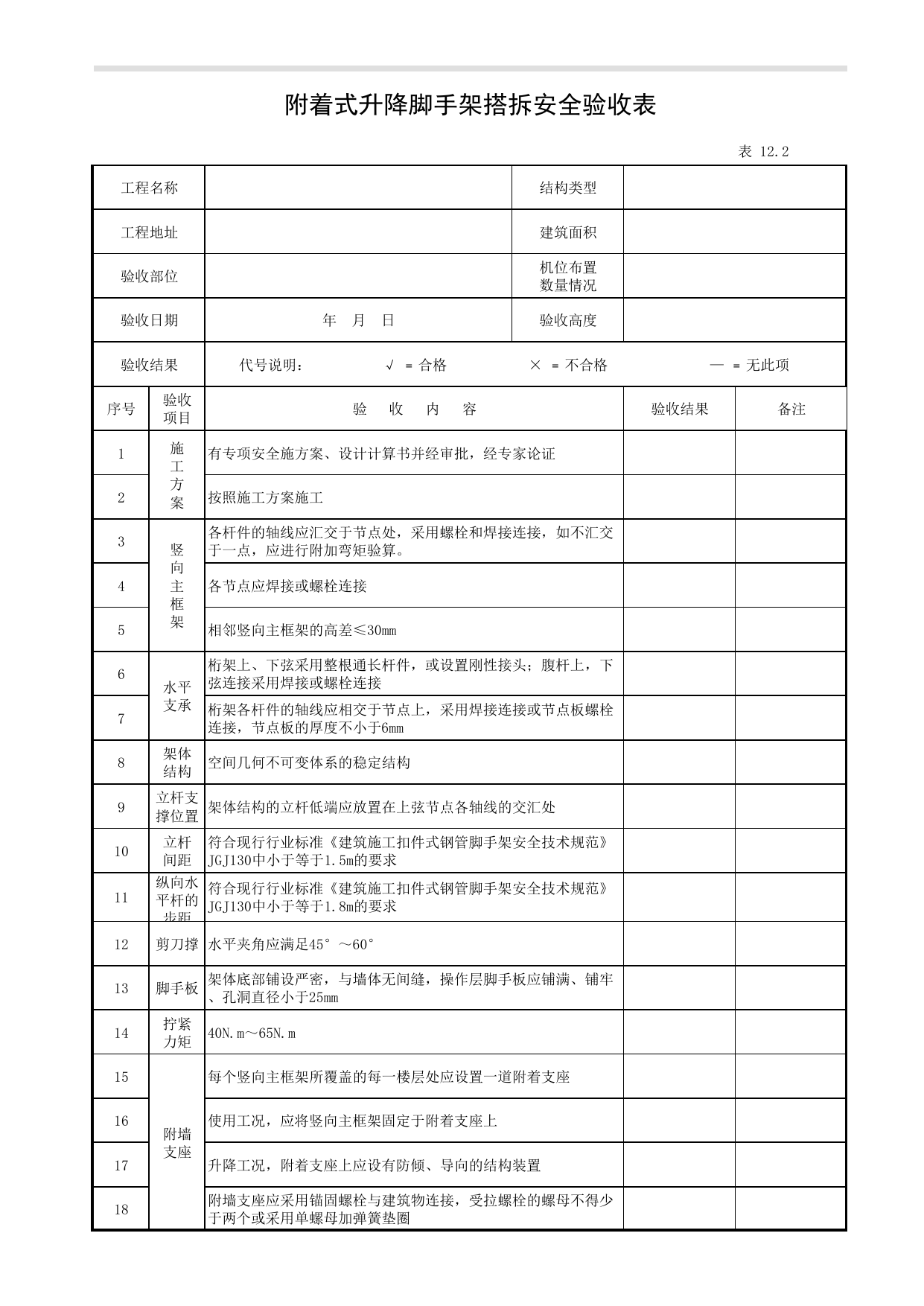

附着式升降脚手架搭拆安全验收表表12.2工程名称结构类型工程地址建筑面积验收部位机位布置数量情况验收日期年月日验收高度验收结果代号说明：√﹦合格×﹦不合格—﹦无此项序号验收项目验收内容验收结果备注1施工方案有专项安全施方案、设计计算书并经审批，经专家论证2按照施工方案施工3竖向主框架各杆件的轴线应汇交于节点处，采用螺栓和焊接连接，如不汇交于一点，应进行附加弯矩验算。4各节点应焊接或螺栓连接5相邻竖向主框架的高差≤30mm6水平支承桁架上、下弦采用整根通长杆件，或设置刚性接头；腹杆上，下弦连接采用焊接或螺栓连接7桁架各杆件的轴线应相交于节点上，采用焊接连接或节点板螺栓连接，节点板的厚度不小于6mm8架体结构空间几何不可变体系的稳定结构9立杆支撑位置架体结构的立杆低端应放置在上弦节点各轴线的交汇处10立杆间距符合现行行业标准《建筑施工扣件式钢管脚手架安全技术规范》JGJ130中小于等于1.5m的要求11纵向水平杆的步距符合现行行业标准《建筑施工扣件式钢管脚手架安全技术规范》JGJ130中小于等于1.8m的要求12剪刀撑水平夹角应满足45°～60°13脚手板架体底部铺设严密，与墙体无间缝，操作层脚手板应铺满、铺牢、孔洞直径小于25mm14拧紧力矩40N.m～65N.m15附墙支座每个竖向主框架所覆盖的每一楼层处应设置一道附着支座16使用工况，应将竖向主框架固定于附着支座上17升降工况，附着支座上应设有防倾、导向的结构装置18附墙支座应采用锚固螺栓与建筑物连接，受拉螺栓的螺母不得少于两个或采用单螺母加弹簧垫圈附着式升降脚手架搭拆安全验收表续表12.2序号验收项目验收内容验收结果备注19架体构造尺寸附墙支座支承在建筑物上连接处混凝土的强度应按设计要求确定，但不得小于C1020架体高度不得大于5倍楼层高21架体宽度不小于0.8m且不大于1.2m22架体全高与支承跨度的乘积不得大于110m223直线布置的架体支承跨度不大于7m24支承跨度折线或曲线型架体，相邻两主框架支撑点的架体外侧距离不大于5.4m25架体的水平悬挑长度不得大于2m，且不得大于跨度的1/226架体悬臂高度不得大于架体高度的2/5，且不得大于6m27水平悬挑端以竖向主框架为中心成对设置称斜拉杆水平夹角不小于45度28防坠落措施防坠落装置设置在竖向主框架处并附着在建筑结构上29每一升降点不得少于一个防坠落装置，防坠落装置在使用和升降工况下都能起作用30防坠落装置与升降设备分别独立固定在建筑结构上31具有防尘、防污染的措施，并灵敏可靠和运转自如32钢吊杆式防坠落装置，钢吊杆规格由计算确定，不小于￠25mm33防倾覆设置情况防倾覆装置中应包括导轨和两个以上与导轨连接的可滑动的导向件34在防倾导向件的范围内设置防倾覆导轨，与竖向主框架可靠连接35在升降和使用两种工况下，最上和最下两个导向件之间的最小间距不小于2.8m或架体高度的1／436应具有防止竖向主框架倾斜的功能37应用螺栓与附墙支座连接，其装置与导轨之间的间隙小于5mm附着式升降脚手架搭拆安全验收表续表12.2序号验收项目验收内容验收结果备注38同步装置设置情况连续式水平支承桁架，采用限制荷载自控系统。39简支静定水平桁架，采用水平高差同步自控系统；当设备受限时可选择限制荷载自控系统40防护设置外立面应使用定型化安全防护网，材质符合规范要求41防护栏杆高度为1.2m42挡脚板高度为180mm43架体底层脚手板铺设严密，与墙体无间隙专业承包单位意见：项目部意见：（签章）项目经理签字：技术负责人：专职安全管理人员：年月日（签章）施工总承包单位：（签章）年月日年月日监理单位意见：建设单位意见：（超过一定规模的危险性较大分部分项工程）（签章）（签章）年月日年月日
