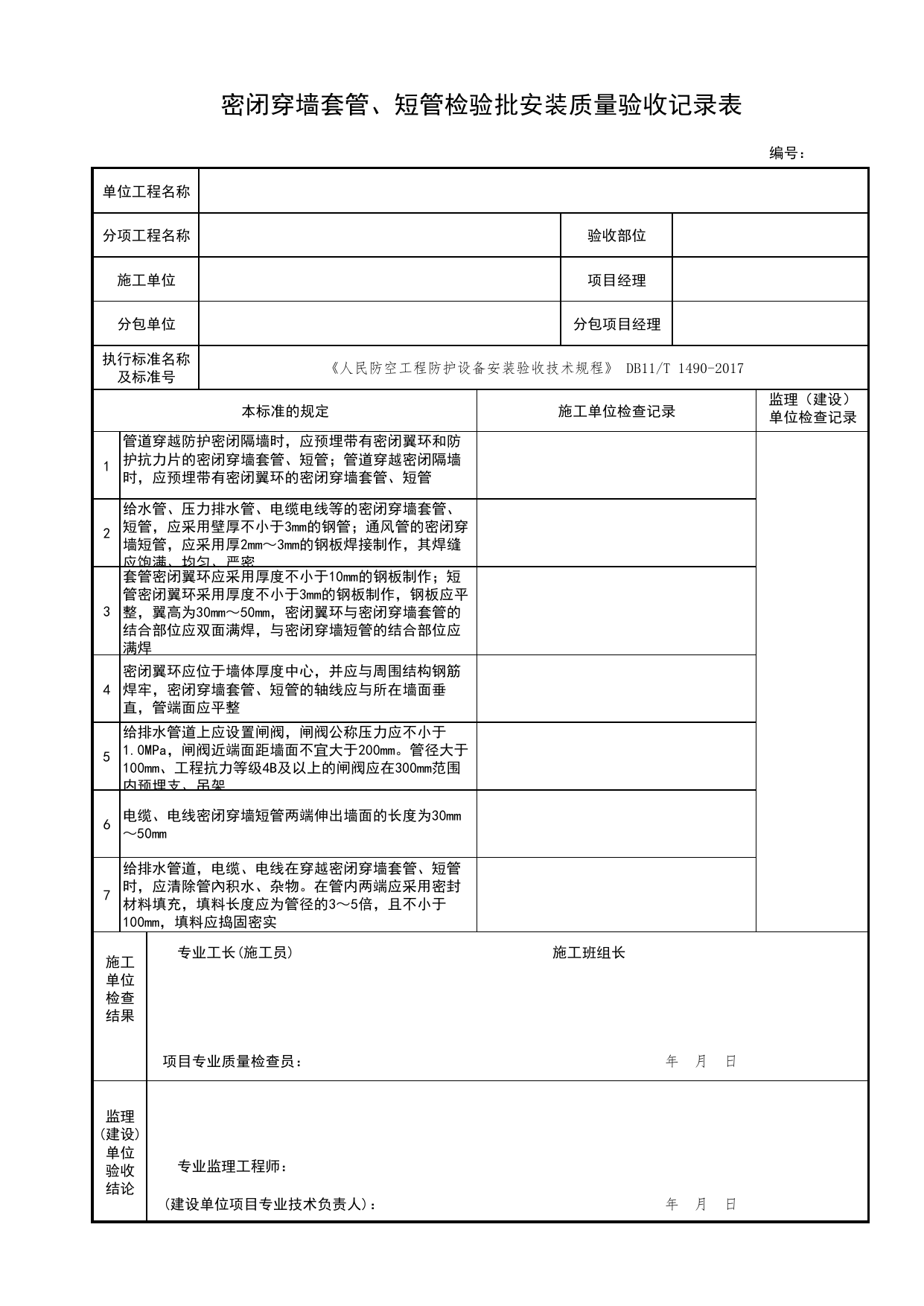

密闭穿墙套管、短管检验批安装质量验收记录表编号：单位工程名称分项工程名称验收部位施工单位项目经理分包单位分包项目经理执行标准名称及标准号《人民防空工程防护设备安装验收技术规程》DB11/T1490-2017本标准的规定施工单位检查记录监理（建设）单位检查记录1管道穿越防护密闭隔墙时，应预埋带有密闭翼环和防护抗力片的密闭穿墙套管、短管；管道穿越密闭隔墙时，应预埋带有密闭翼环的密闭穿墙套管、短管2给水管、压力排水管、电缆电线等的密闭穿墙套管、短管，应采用壁厚不小于3mm的钢管；通风管的密闭穿墙短管，应采用厚2mm～3mm的钢板焊接制作，其焊缝应饱满、均匀、严密3套管密闭翼环应采用厚度不小于10mm的钢板制作；短管密闭翼环采用厚度不小于3mm的钢板制作，钢板应平整，翼高为30mm～50mm，密闭翼环与密闭穿墙套管的结合部位应双面满焊，与密闭穿墙短管的结合部位应满焊4密闭翼环应位于墙体厚度中心，并应与周围结构钢筋焊牢，密闭穿墙套管、短管的轴线应与所在墙面垂直，管端面应平整5给排水管道上应设置闸阀，闸阀公称压力应不小于1.0MPa，闸阀近端面距墙面不宜大于200mm。管径大于100mm、工程抗力等级4B及以上的闸阀应在300mm范围内预埋支、吊架6电缆、电线密闭穿墙短管两端伸出墙面的长度为30mm～50mm7给排水管道，电缆、电线在穿越密闭穿墙套管、短管时，应清除管內积水、杂物。在管内两端应采用密封材料填充，填料长度应为管径的3～5倍，且不小于100mm，填料应捣固密实施工单位检查结果专业工长(施工员)施工班组长项目专业质量检查员：年月日监理(建设)单位验收结论专业监理工程师：(建设单位项目专业技术负责人)：年月日
