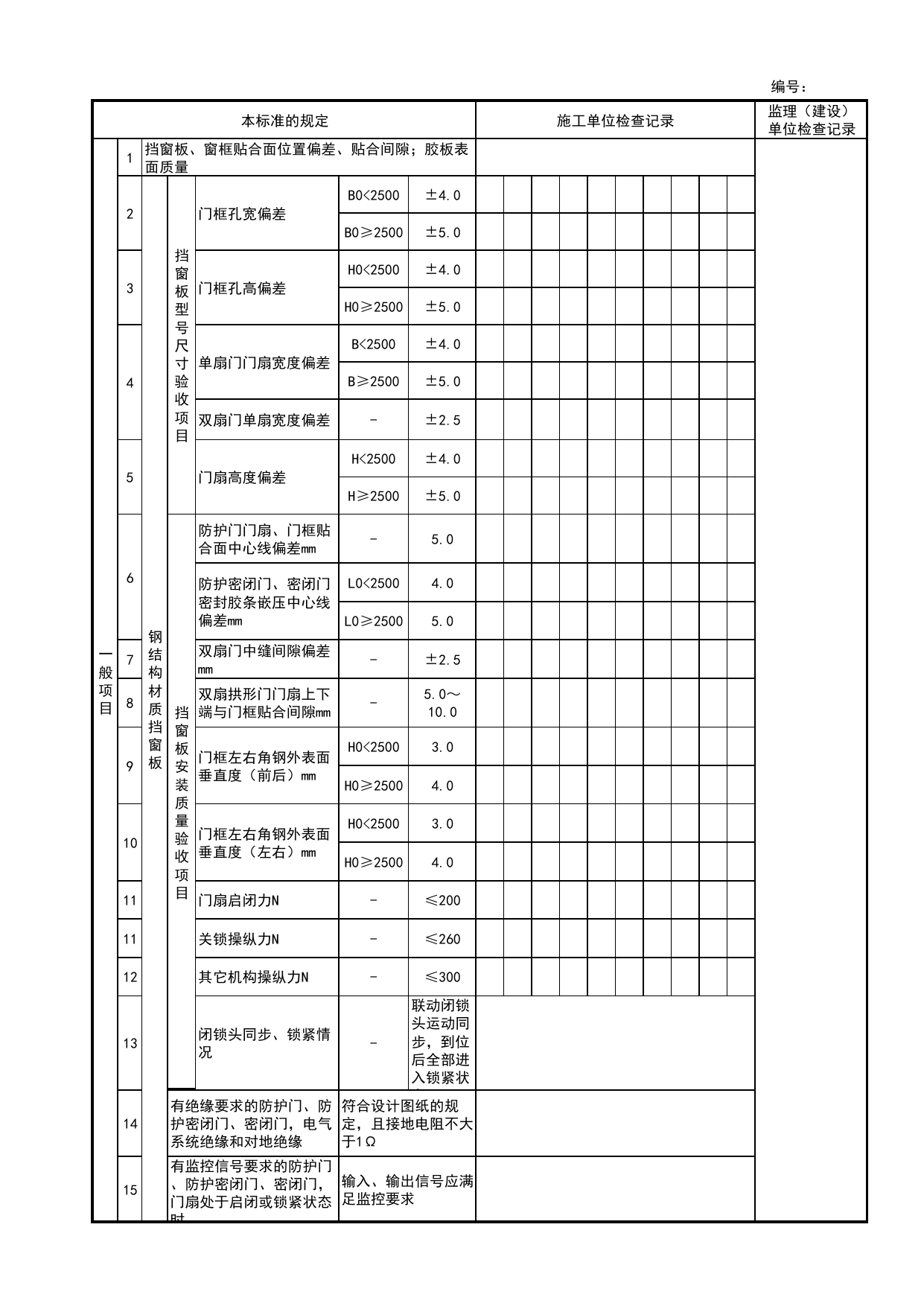

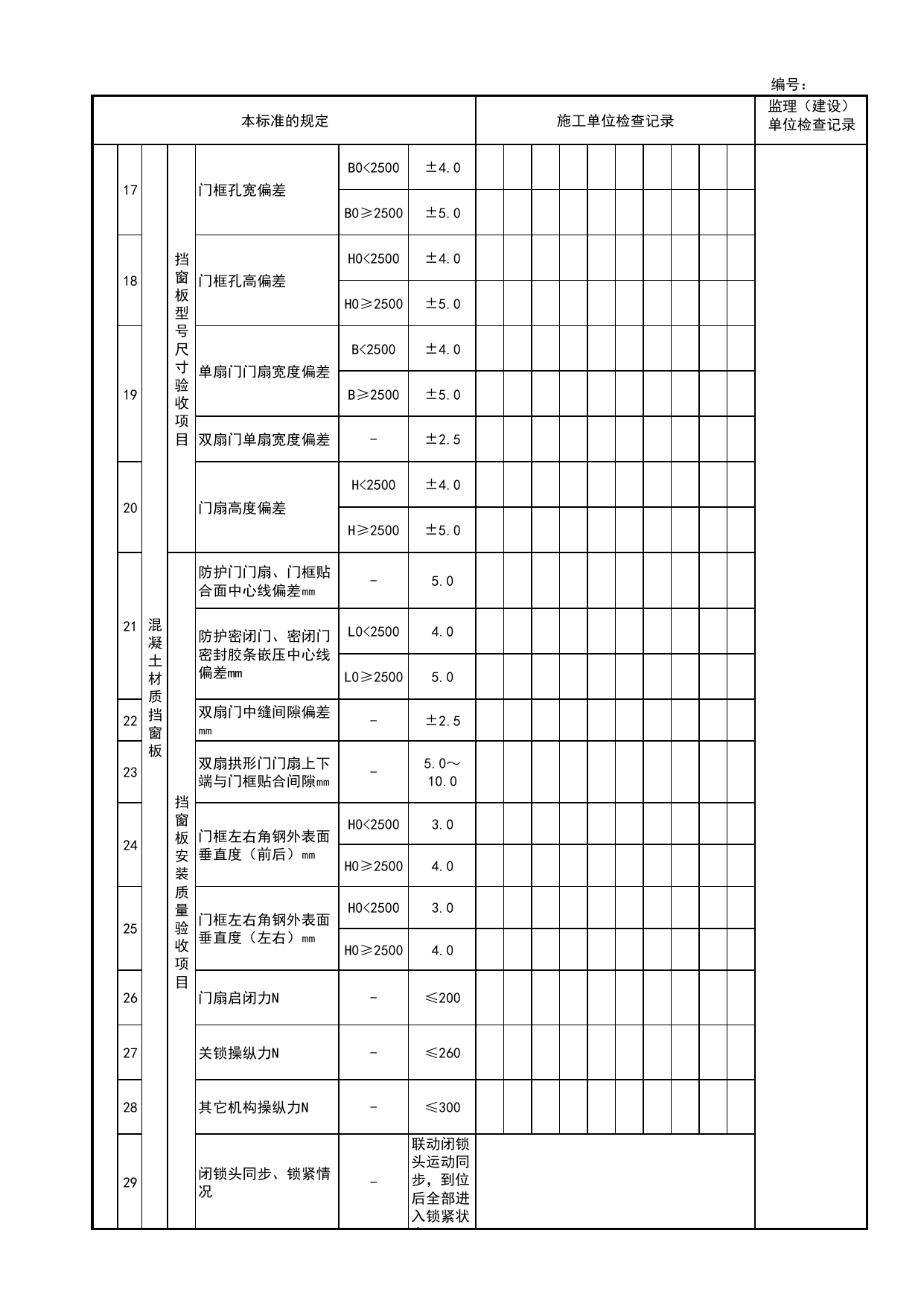

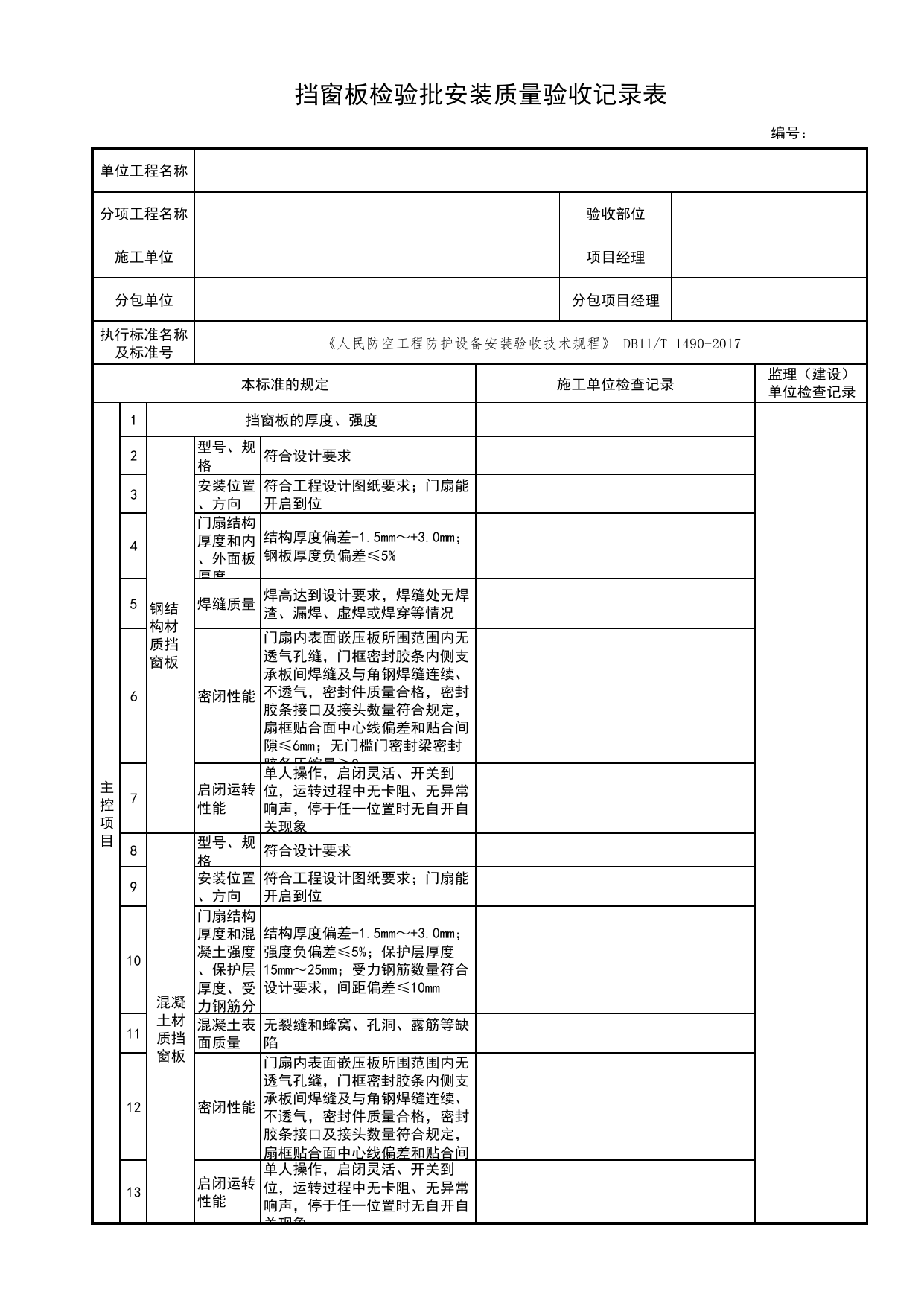

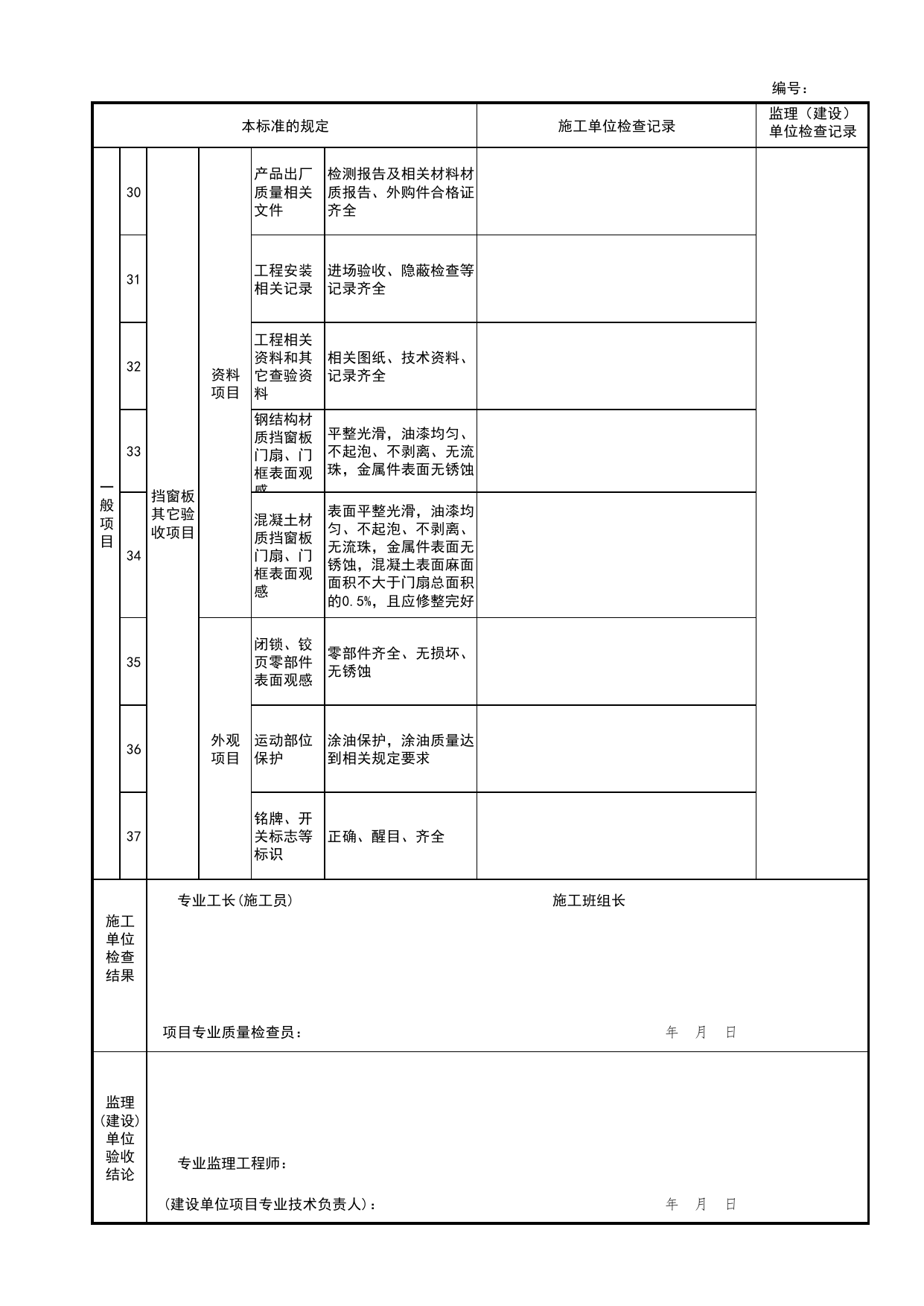

挡窗板检验批安装质量验收记录表编号：单位工程名称分项工程名称验收部位施工单位项目经理分包单位分包项目经理执行标准名称及标准号《人民防空工程防护设备安装验收技术规程》DB11/T1490-2017本标准的规定施工单位检查记录监理（建设）单位检查记录主控项目1挡窗板的厚度、强度2钢结构材质挡窗板型号、规格符合设计要求3安装位置、方向符合工程设计图纸要求；门扇能开启到位4门扇结构厚度和内、外面板厚度结构厚度偏差-1.5mm～+3.0mm；钢板厚度负偏差≤5%5焊缝质量焊高达到设计要求，焊缝处无焊渣、漏焊、虚焊或焊穿等情况6密闭性能门扇内表面嵌压板所围范围内无透气孔缝，门框密封胶条内侧支承板间焊缝及与角钢焊缝连续、不透气，密封件质量合格，密封胶条接口及接头数量符合规定，扇框贴合面中心线偏差和贴合间隙≤6mm；无门槛门密封梁密封胶条压缩量≥3mm7启闭运转性能单人操作，启闭灵活、开关到位，运转过程中无卡阻、无异常响声，停于任一位置时无自开自关现象8混凝土材质挡窗板型号、规格符合设计要求9安装位置、方向符合工程设计图纸要求；门扇能开启到位10门扇结构厚度和混凝土强度、保护层厚度、受力钢筋分结构厚度偏差-1.5mm～+3.0mm；强度负偏差≤5%；保护层厚度15mm～25mm；受力钢筋数量符合设计要求，间距偏差≤10mm11混凝土表面质量无裂缝和蜂窝、孔洞、露筋等缺陷12密闭性能门扇内表面嵌压板所围范围内无透气孔缝，门框密封胶条内侧支承板间焊缝及与角钢焊缝连续、不透气，密封件质量合格，密封胶条接口及接头数量符合规定，扇框贴合面中心线偏差和贴合间13启闭运转性能单人操作，启闭灵活、开关到位，运转过程中无卡阻、无异常响声，停于任一位置时无自开自关现象编号：本标准的规定施工单位检查记录监理（建设）单位检查记录一般项目1挡窗板、窗框贴合面位置偏差、贴合间隙；胶板表面质量2钢结构材质挡窗板挡窗板型号尺寸验收项目门框孔宽偏差B0<2500±4.0B0≥2500±5.03门框孔高偏差H0<2500±4.0H0≥2500±5.04单扇门门扇宽度偏差B<2500±4.0B≥2500±5.0双扇门单扇宽度偏差-±2.55门扇高度偏差H<2500±4.0H≥2500±5.06挡窗板安装质量验收项目防护门门扇、门框贴合面中心线偏差mm-5.0防护密闭门、密闭门密封胶条嵌压中心线偏差mmL0<25004.0L0≥25005.07双扇门中缝间隙偏差mm-±2.58双扇拱形门门扇上下端与门框贴合间隙mm-5.0～10.09门框左右角钢外表面垂直度（前后）mmH0<25003.0H0≥25004.010门框左右角钢外表面垂直度（左右）mmH0<25003.0H0≥25004.011门扇启闭力N-≤20011关锁操纵力N-≤26012其它机构操纵力N-≤30013闭锁头同步、锁紧情况-联动闭锁头运动同步，到位后全部进入锁紧状态14有绝缘要求的防护门、防护密闭门、密闭门，电气系统绝缘和对地绝缘符合设计图纸的规定，且接地电阻不大于1Ω15有监控信号要求的防护门、防护密闭门、密闭门，门扇处于启闭或锁紧状态时输入、输出信号应满足监控要求编号：本标准的规定施工单位检查记录监理（建设）单位检查记录17混凝土材质挡窗板挡窗板型号尺寸验收项目门框孔宽偏差B0<2500±4.0B0≥2500±5.018门框孔高偏差H0<2500±4.0H0≥2500±5.019单扇门门扇宽度偏差B<2500±4.0B≥2500±5.0双扇门单扇宽度偏差-±2.520门扇高度偏差H<2500±4.0H≥2500±5.021挡窗板安装质量验收项目防护门门扇、门框贴合面中心线偏差㎜-5.0防护密闭门、密闭门密封胶条嵌压中心线偏差mmL0<25004.0L0≥25005.022双扇门中缝间隙偏差㎜-±2.523双扇拱形门门扇上下端与门框贴合间隙㎜-5.0～10.024门框左右角钢外表面垂直度（前后）㎜H0<25003.0H0≥25004.025门框左右角钢外表面垂直度（左右）㎜H0<25003.0H0≥25004.026门扇启闭力N-≤20027关锁操纵力N-≤26028其它机构操纵力N-≤30029闭锁头同步、锁紧情况-联动闭锁头运动同步，到位后全部进入锁紧状态编号：本标准的规定施工单位检查记录监理（建设）单位检查记录一般项目30挡窗板其它验收项目资料项目产品出厂质量相关文件检测报告及相关材料材质报告、外购件合格证齐全31工程安装相关记录进场验收、隐蔽检查等记录齐全32工程相关资料和其它查验资料相关图纸、技术资料、记录齐全33钢结构材质挡窗板门扇、门框表面观感平整光滑，油漆均匀、不起泡、不剥离、无流珠，金属件表面无锈蚀34混凝土材质挡窗板门扇、门框表面观感表面平整光滑，油漆均匀、不起泡、不剥离、无流珠，金属件表面无锈蚀，混凝土表面麻面面积不大于门扇总面积的0.5%，且应修整完好35外观项目闭锁、铰页零部件表面观感零部件齐全、无损坏、无锈蚀36运动部位保护涂油保护，涂油质量达到相关规定要求37铭牌、开关标志等标识正确、醒目、齐全施工单位检查结果专业工长(施工员)施工班组长项目专业质量检查员：年月日监理(建设)单位验收结论专业监理工程师：(建设单位项目专业技术负责人)：年月日
