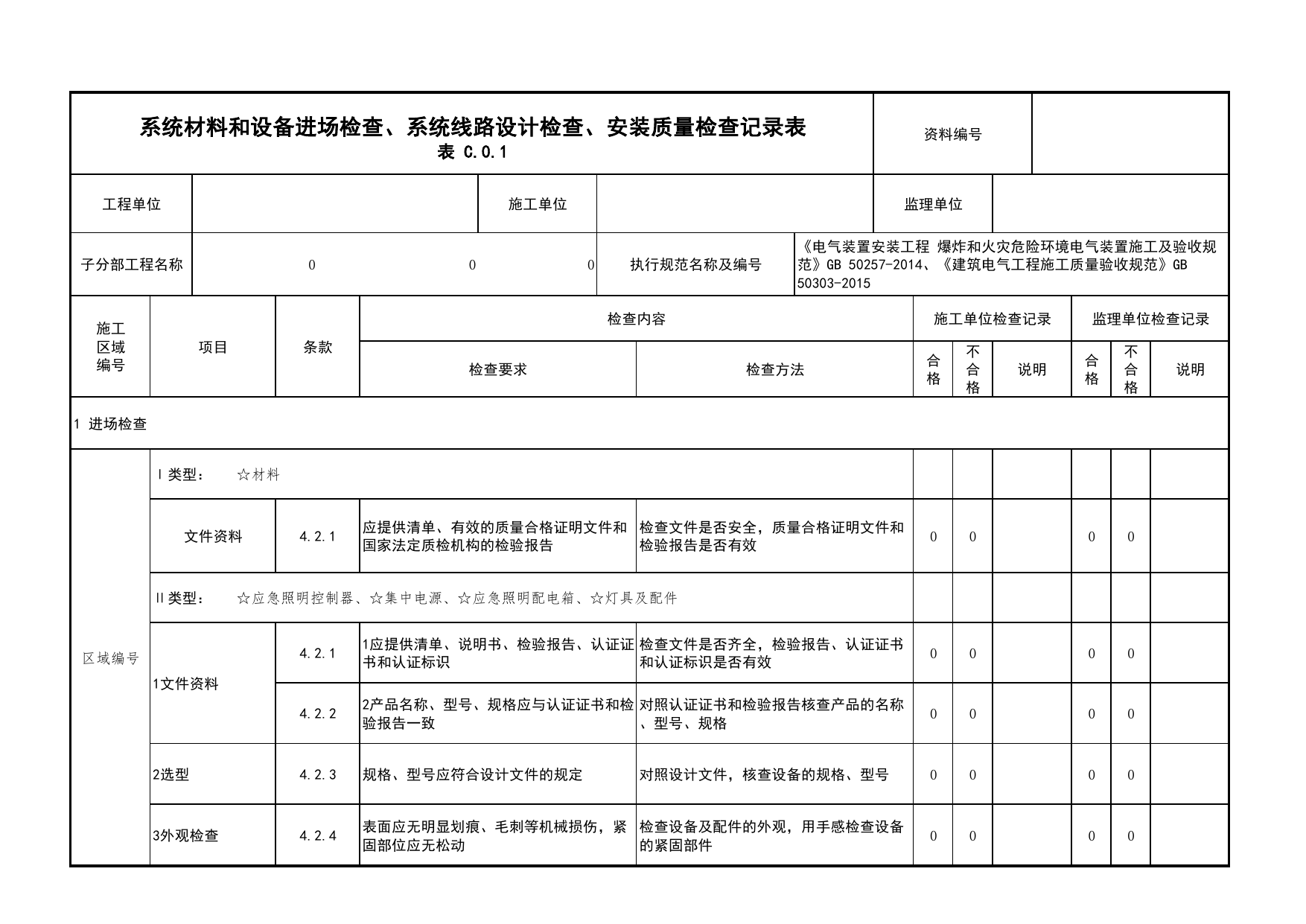

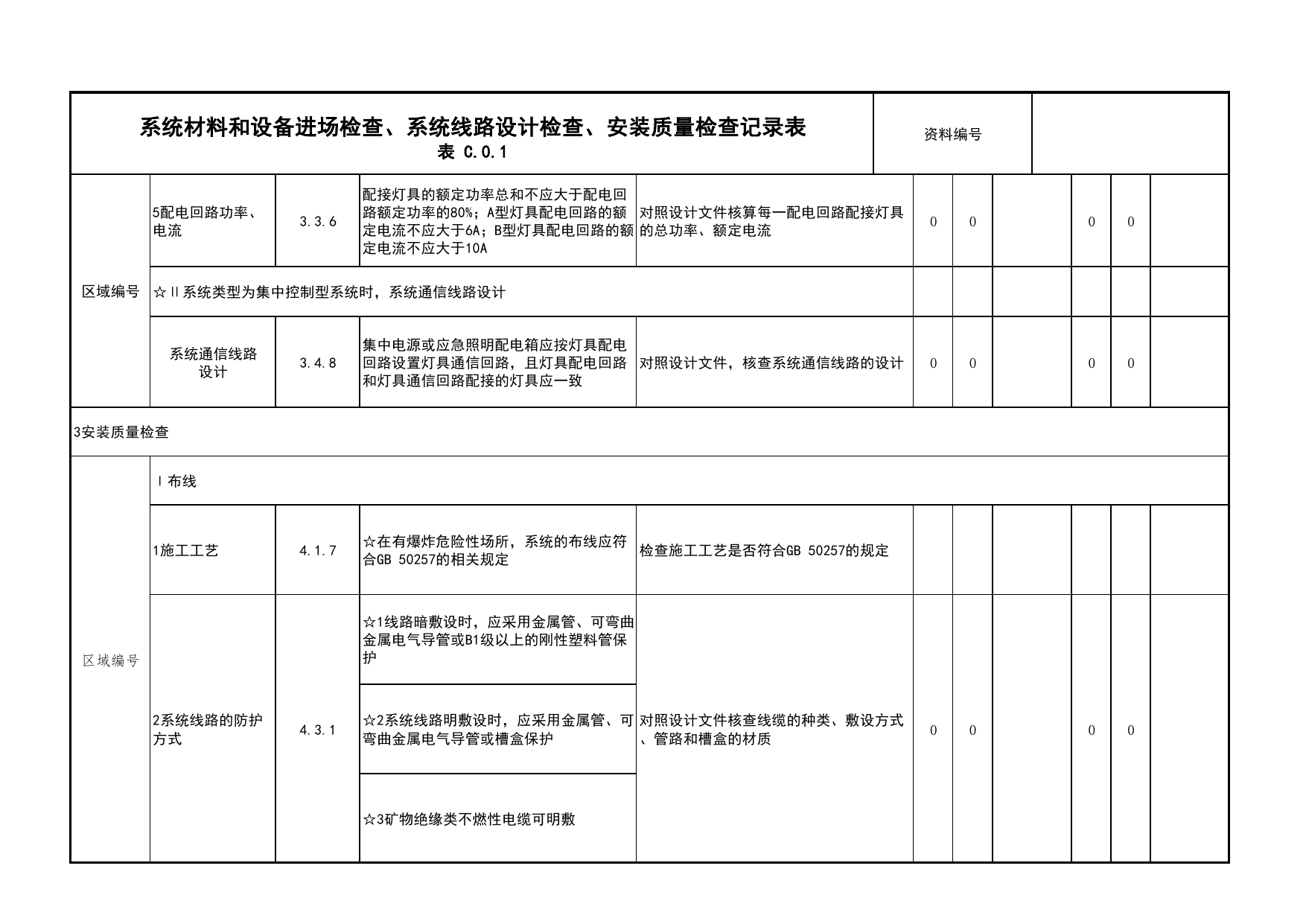

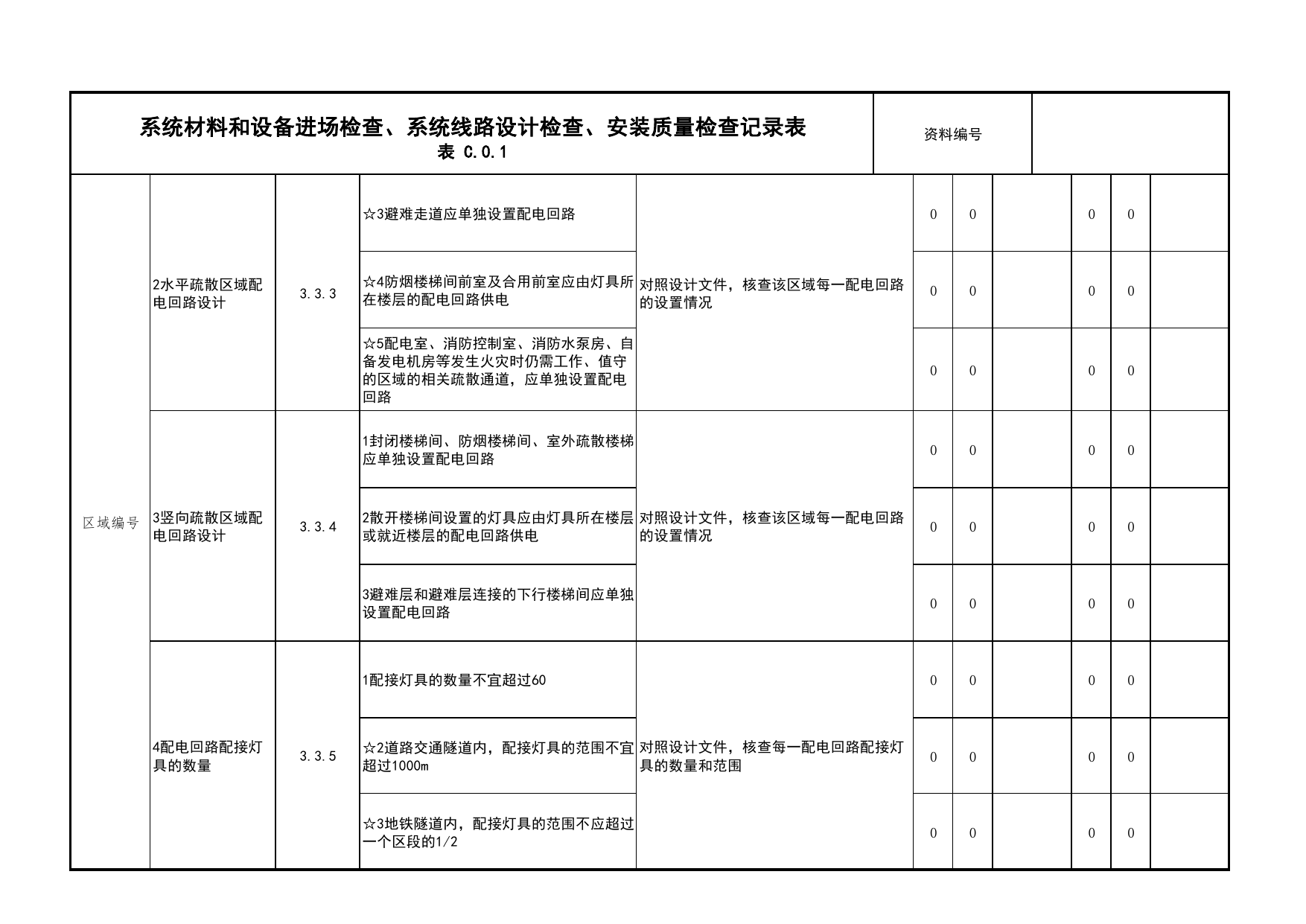

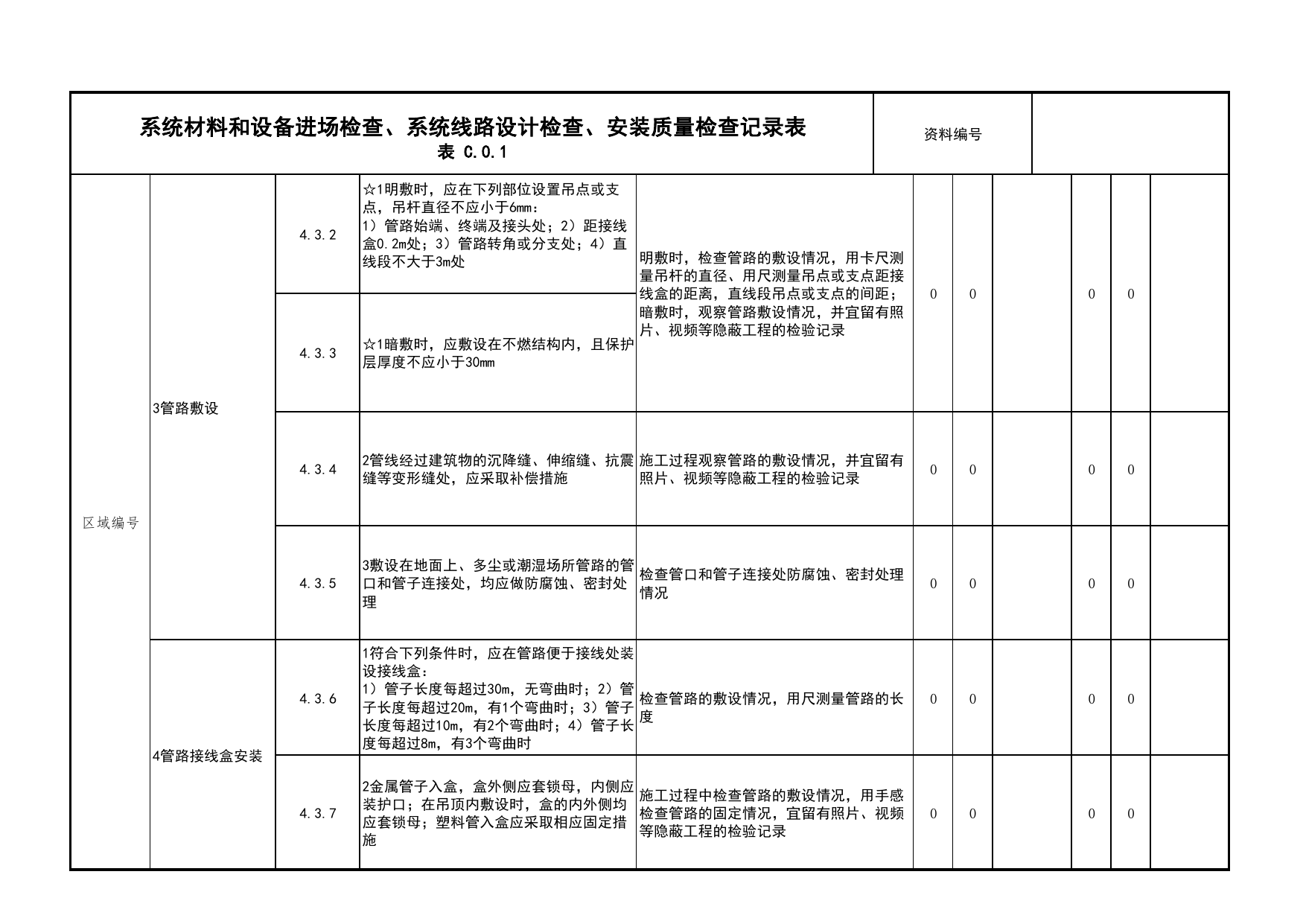

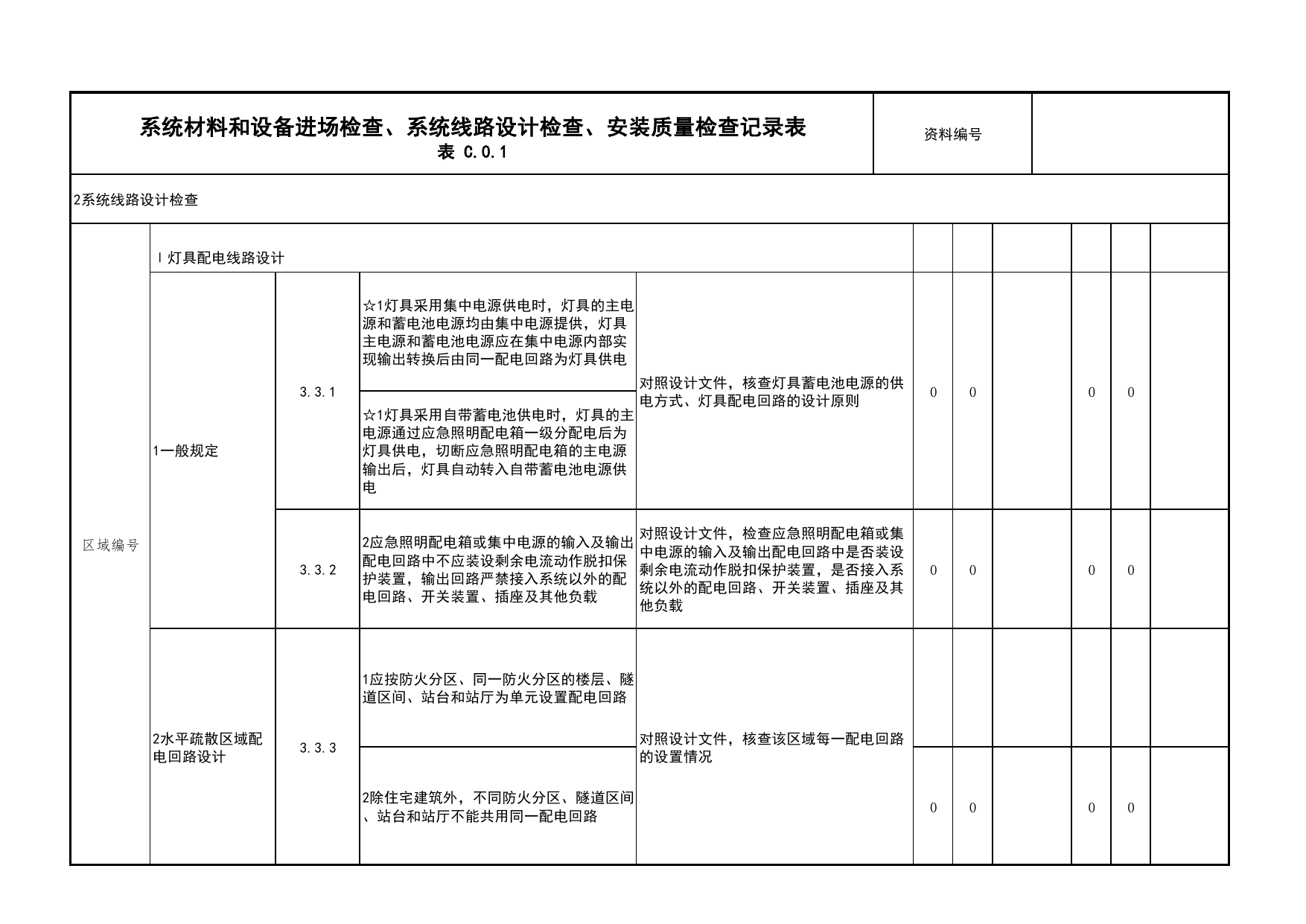

系统材料和设备进场检查、系统线路设计检查、安装质量检查记录表资料编号表C.0.1工程单位施工单位监理单位子分部工程名称000执行规范名称及编号《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-2014、《建筑电气工程施工质量验收规范》GB50303-2015施工区域编号项目条款检查内容施工单位检查记录监理单位检查记录检查要求检查方法合格不合格说明合格不合格说明1进场检查区域编号Ⅰ类型：☆材料文件资料4.2.1应提供清单、有效的质量合格证明文件和国家法定质检机构的检验报告检查文件是否安全，质量合格证明文件和检验报告是否有效0000Ⅱ类型：☆应急照明控制器、☆集中电源、☆应急照明配电箱、☆灯具及配件1文件资料4.2.11应提供清单、说明书、检验报告、认证证书和认证标识检查文件是否齐全，检验报告、认证证书和认证标识是否有效00004.2.22产品名称、型号、规格应与认证证书和检验报告一致对照认证证书和检验报告核查产品的名称、型号、规格00002选型4.2.3规格、型号应符合设计文件的规定对照设计文件，核查设备的规格、型号00003外观检查4.2.4表面应无明显划痕、毛刺等机械损伤，紧固部位应无松动检查设备及配件的外观，用手感检查设备的紧固部件0000系统材料和设备进场检查、系统线路设计检查、安装质量检查记录表资料编号表C.0.12系统线路设计检查区域编号Ⅰ灯具配电线路设计1一般规定3.3.1☆1灯具采用集中电源供电时，灯具的主电源和蓄电池电源均由集中电源提供，灯具主电源和蓄电池电源应在集中电源内部实现输出转换后由同一配电回路为灯具供电对照设计文件，核查灯具蓄电池电源的供电方式、灯具配电回路的设计原则0000☆1灯具采用自带蓄电池供电时，灯具的主电源通过应急照明配电箱一级分配电后为灯具供电，切断应急照明配电箱的主电源输出后，灯具自动转入自带蓄电池电源供电3.3.22应急照明配电箱或集中电源的输入及输出配电回路中不应装设剩余电流动作脱扣保护装置，输出回路严禁接入系统以外的配电回路、开关装置、插座及其他负载对照设计文件，检查应急照明配电箱或集中电源的输入及输出配电回路中是否装设剩余电流动作脱扣保护装置，是否接入系统以外的配电回路、开关装置、插座及其他负载00002水平疏散区域配电回路设计3.3.31应按防火分区、同一防火分区的楼层、隧道区间、站台和站厅为单元设置配电回路对照设计文件，核查该区域每一配电回路的设置情况2除住宅建筑外，不同防火分区、隧道区间、站台和站厅不能共用同一配电回路0000系统材料和设备进场检查、系统线路设计检查、安装质量检查记录表资料编号表C.0.1区域编号2水平疏散区域配电回路设计3.3.3☆3避难走道应单独设置配电回路对照设计文件，核查该区域每一配电回路的设置情况0000☆4防烟楼梯间前室及合用前室应由灯具所在楼层的配电回路供电0000☆5配电室、消防控制室、消防水泵房、自备发电机房等发生火灾时仍需工作、值守的区域的相关疏散通道，应单独设置配电回路00003竖向疏散区域配电回路设计3.3.41封闭楼梯间、防烟楼梯间、室外疏散楼梯应单独设置配电回路对照设计文件，核查该区域每一配电回路的设置情况00002散开楼梯间设置的灯具应由灯具所在楼层或就近楼层的配电回路供电00003避难层和避难层连接的下行楼梯间应单独设置配电回路00004配电回路配接灯具的数量3.3.51配接灯具的数量不宜超过60对照设计文件，核查每一配电回路配接灯具的数量和范围0000☆2道路交通隧道内，配接灯具的范围不宜超过1000m0000☆3地铁隧道内，配接灯具的范围不应超过一个区段的1/20000系统材料和设备进场检查、系统线路设计检查、安装质量检查记录表资料编号表C.0.1区域编号5配电回路功率、电流3.3.6配接灯具的额定功率总和不应大于配电回路额定功率的80%；A型灯具配电回路的额定电流不应大于6A；B型灯具配电回路的额定电流不应大于10A对照设计文件核算每一配电回路配接灯具的总功率、额定电流0000☆Ⅱ系统类型为集中控制型系统时，系统通信线路设计系统通信线路设计3.4.8集中电源或应急照明配电箱应按灯具配电回路设置灯具通信回路，且灯具配电回路和灯具通信回路配接的灯具应一致对照设计文件，核查系统通信线路的设计00003安装质量检查区域编号Ⅰ布线1施工工艺4.1.7☆在有爆炸危险性场所，系统的布线应符合GB50257的相关规定检查施工工艺是否符合GB50257的规定2系统线路的防护方式4.3.1☆1线路暗敷设时，应采用金属管、可弯曲金属电气导管或B1级以上的刚性塑料管保护对照设计文件核查线缆的种类、敷设方式、管路和槽盒的材质0000☆2系统线路明敷设时，应采用金属管、可弯曲金属电气导管或槽盒保护☆3矿物绝缘类不燃性电缆可明敷系统材料和设备进场检查、系统线路设计检查、安装质量检查记录表资料编号表C.0.1区域编号3管路敷设4.3.2☆1明敷时，应在下列部位设置吊点或支点，吊杆直径不应小于6mm：1）管路始端、终端及接头处；2）距接线盒0.2m处；3）管路转角或分支处；4）直线段不大于3m处明敷时，检查管路的敷设情况，用卡尺测量吊杆的直径、用尺测量吊点或支点距接线盒的距离，直线段吊点或支点的间距；暗敷时，观察管路敷设情况，并宜留有照片、视频等隐蔽工程的检验记录00004.3.3☆1暗敷时，应敷设在不燃结构内，且保护层厚度不应小于30mm4.3.42管线经过建筑物的沉降缝、伸缩缝、抗震缝等变形缝处，应采取补偿措施施工过程观察管路的敷设情况，并宜留有照片、视频等隐蔽工程的检验记录00004.3.53敷设在地面上、多尘或潮湿场所管路的管口和管子连接处，均应做防腐蚀、密封处理检查管口和管子连接处防腐蚀、密封处理情况00004管路接线盒安装4.3.61符合下列条件时，应在管路便于接线处装设接线盒：1）管子长度每超过30m，无弯曲时；2）管子长度每超过20m，有1个弯曲时；3）管子长度每超过10m，有2个弯曲时；4）管子长度每超过8m，有3个弯曲时检查管路的敷设情况，用尺测量管路的长度00004.3.72金属管子入盒，盒外侧应套锁母，内侧应装护口；在吊顶内敷设时，盒的内外侧均应套锁母；塑料管入盒应采取相应固定措施施工过程中检查管路的敷设情况，用手感检查管路的固定情况，宜留有照片、视频等隐蔽工程的检验记录0000
