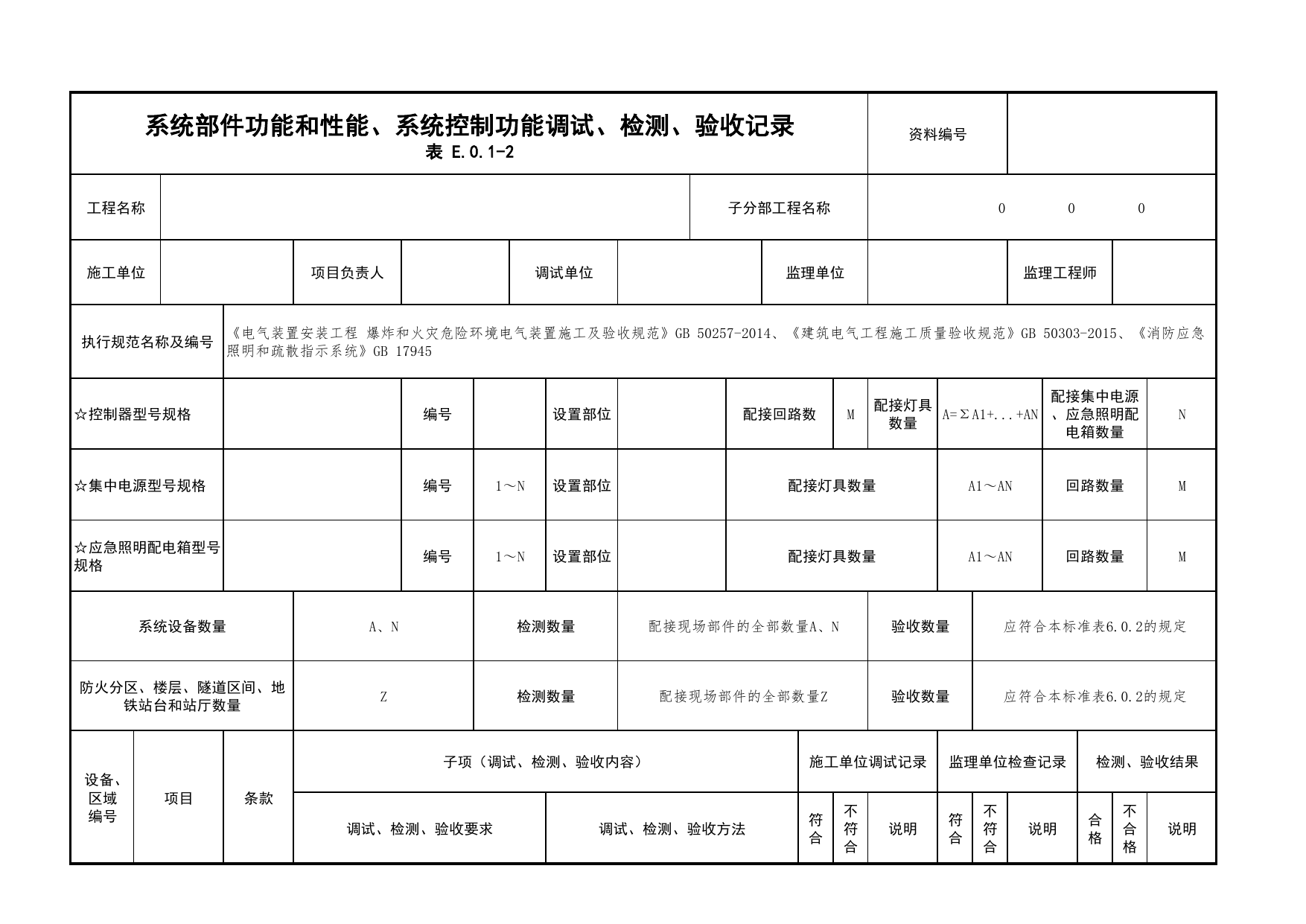

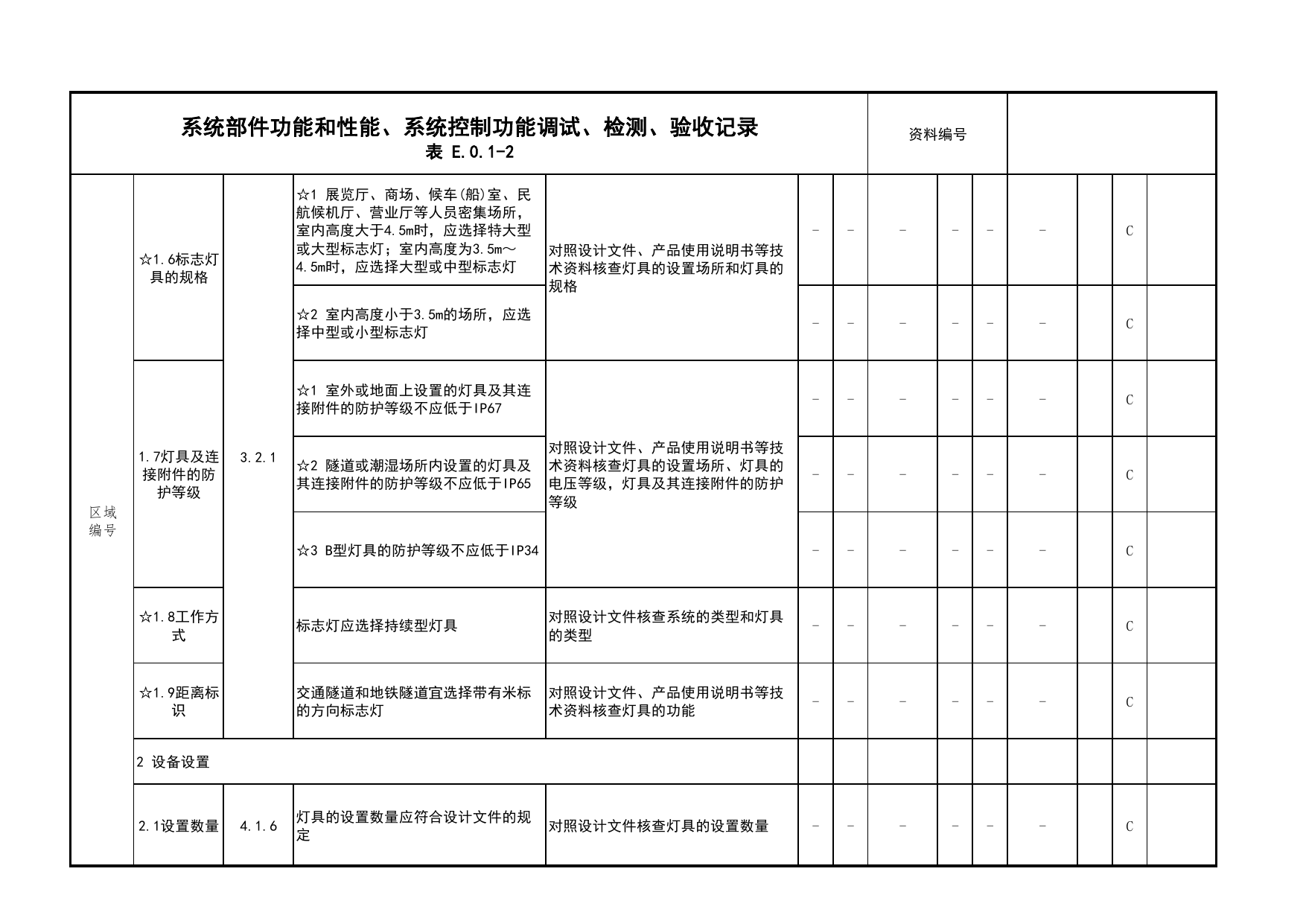

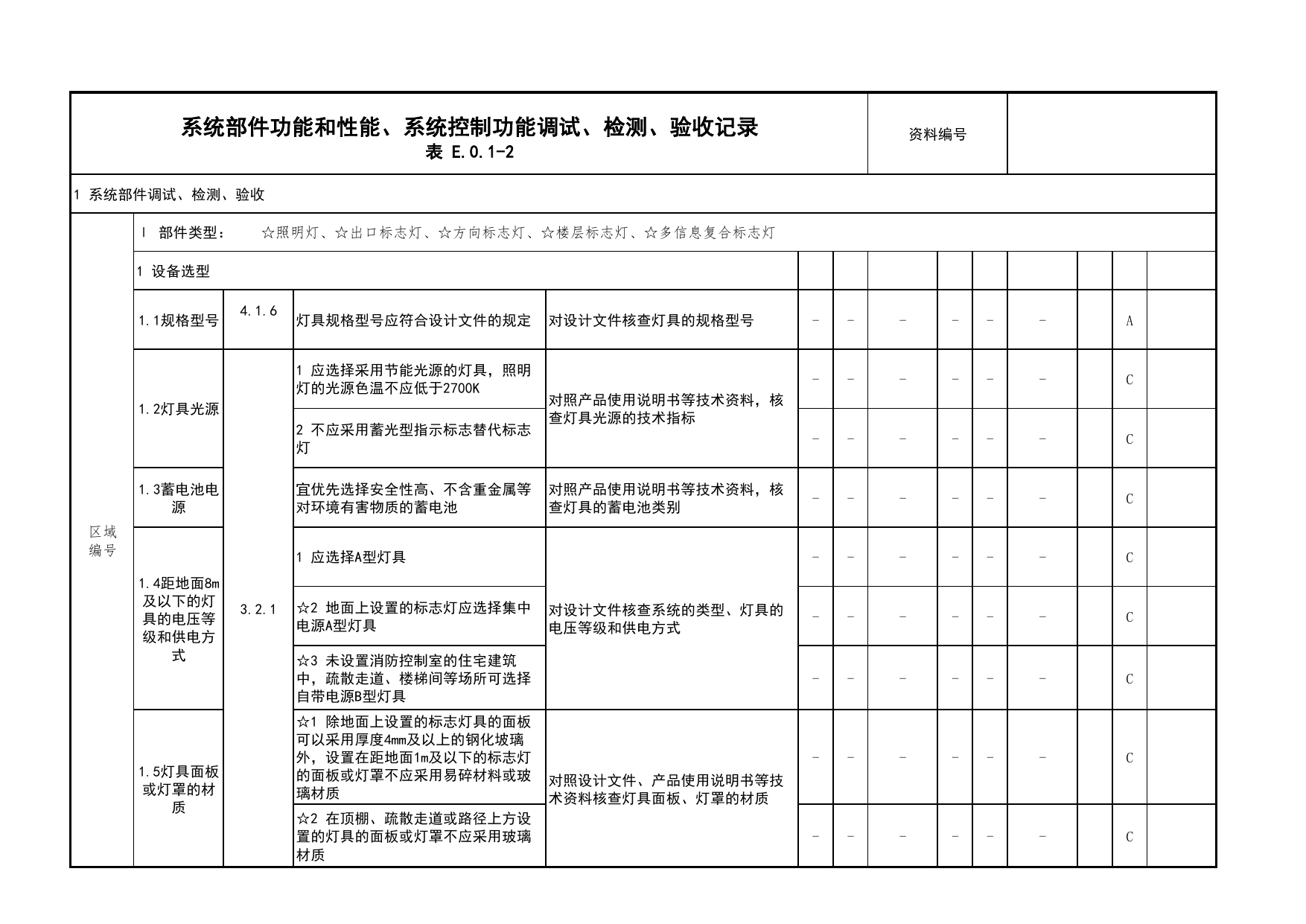

系统部件功能和性能、系统控制功能调试、检测、验收记录资料编号表E.0.1-2工程名称子分部工程名称000施工单位项目负责人调试单位监理单位监理工程师执行规范名称及编号《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-2014、《建筑电气工程施工质量验收规范》GB50303-2015、《消防应急照明和疏散指示系统》GB17945☆控制器型号规格编号设置部位配接回路数M配接灯具数量A=ΣA1+...+AN配接集中电源、应急照明配电箱数量N☆集中电源型号规格编号1～N设置部位配接灯具数量A1～AN回路数量M☆应急照明配电箱型号规格编号1～N设置部位配接灯具数量A1～AN回路数量M系统设备数量A、N检测数量配接现场部件的全部数量A、N验收数量应符合本标准表6.0.2的规定防火分区、楼层、隧道区间、地铁站台和站厅数量Z检测数量配接现场部件的全部数量Z验收数量应符合本标准表6.0.2的规定设备、区域编号项目条款子项（调试、检测、验收内容）施工单位调试记录监理单位检查记录检测、验收结果调试、检测、验收要求调试、检测、验收方法符合不符合说明符合不符合说明合格不合格说明系统部件功能和性能、系统控制功能调试、检测、验收记录资料编号表E.0.1-21系统部件调试、检测、验收区域编号Ⅰ部件类型：☆照明灯、☆出口标志灯、☆方向标志灯、☆楼层标志灯、☆多信息复合标志灯1设备选型1.1规格型号4.1.6灯具规格型号应符合设计文件的规定对设计文件核查灯具的规格型号------A1.2灯具光源3.2.11应选择采用节能光源的灯具，照明灯的光源色温不应低于2700K对照产品使用说明书等技术资料，核查灯具光源的技术指标------C2不应采用蓄光型指示标志替代标志灯------C1.3蓄电池电源宜优先选择安全性高、不含重金属等对环境有害物质的蓄电池对照产品使用说明书等技术资料，核查灯具的蓄电池类别------C1.4距地面8m及以下的灯具的电压等级和供电方式1应选择A型灯具对设计文件核查系统的类型、灯具的电压等级和供电方式------C☆2地面上设置的标志灯应选择集中电源A型灯具------C☆3未设置消防控制室的住宅建筑中，疏散走道、楼梯间等场所可选择自带电源B型灯具------C1.5灯具面板或灯罩的材质☆1除地面上设置的标志灯具的面板可以采用厚度4mm及以上的钢化坡璃外，设置在距地面1m及以下的标志灯的面板或灯罩不应采用易碎材料或玻璃材质对照设计文件、产品使用说明书等技术资料核查灯具面板、灯罩的材质------C☆2在顶棚、疏散走道或路径上方设置的灯具的面板或灯罩不应采用玻璃材质------C系统部件功能和性能、系统控制功能调试、检测、验收记录资料编号表E.0.1-2区域编号☆1.6标志灯具的规格3.2.1☆1展览厅、商场、候车(船)室、民航候机厅、营业厅等人员密集场所，室内高度大于4.5m时，应选择特大型或大型标志灯；室内高度为3.5m～4.5m时，应选择大型或中型标志灯对照设计文件、产品使用说明书等技术资料核查灯具的设置场所和灯具的规格------C☆2室内高度小于3.5m的场所，应选择中型或小型标志灯------C1.7灯具及连接附件的防护等级☆1室外或地面上设置的灯具及其连接附件的防护等级不应低于IP67对照设计文件、产品使用说明书等技术资料核查灯具的设置场所、灯具的电压等级，灯具及其连接附件的防护等级------C☆2隧道或潮湿场所内设置的灯具及其连接附件的防护等级不应低于IP65------C☆3B型灯具的防护等级不应低于IP34------C☆1.8工作方式标志灯应选择持续型灯具对照设计文件核查系统的类型和灯具的类型------C☆1.9距离标识交通隧道和地铁隧道宜选择带有米标的方向标志灯对照设计文件、产品使用说明书等技术资料核查灯具的功能------C2设备设置2.1设置数量4.1.6灯具的设置数量应符合设计文件的规定对照设计文件核查灯具的设置数量------C系统部件功能和性能、系统控制功能调试、检测、验收记录资料编号表E.0.1-2区域编号2.2照明灯的设置部位3.2.5Ⅰ-1病房楼或手术部的避难间对照设计文件，核查建、构筑物上述部位照明灯的设置情况------CⅠ-2老年人照料设施------CⅠ-3人员密集场所、老年人照料设施、病房楼或手术部内的楼梯间、前室或合用前室、避难走道------CⅠ-4逃生辅助装置存放处等特殊区域------CⅠ-5屋顶直升机停机坪------CⅡ-1除Ⅰ-3规定的敞开楼梯间、封闭楼梯间、防烟搂梯间及其前室，室外楼梯------CⅡ-2消防电梯间的前室或合用前室------CⅡ-3除Ⅰ-3规定的避难走道------CⅡ-4寄宿制幼儿园和小学的寝室、医院手术室及重症监护室等病人行动不便的病房等需要救援人员协助疏散的区域------CⅢ-1除Ⅰ-1规定避难层(间)------CⅢ-2观众厅，展览厅，电影院，多功能厅，建筑面积大于200m2的营业厅、餐厅、演播厅，建筑面积超过400m2的办公大厅、会议室等人员密集场所------CⅢ-3人员密集厂房内的生产场所------C系统部件功能和性能、系统控制功能调试、检测、验收记录资料编号表E.0.1-2区域编号2.2照明灯的设置部位3.2.5Ⅲ-4室内步行街两侧的商铺对照设计文件，核查建、构筑物上述部位照明灯的设置情况------CⅢ-5建筑面积大于100m2的地下或半地下公共活动场所------CⅣ-1除Ⅰ-2、Ⅱ-4、Ⅲ-2～Ⅲ-5规定场所的疏散走道、疏散通道------CⅣ-2室内步行街------CⅣ-3城市交通隧道两侧、人行横通道和人行疏散通道------CⅣ-4宾馆、酒店的客房------CⅣ-5自动扶梯上方或侧上方------CⅣ-6安全出口外面及附近区域、连廊的连接处两端------CⅣ-7进入屋顶直升机停机坪的途径------CⅣ-8配电室、消防控制室、消防水泵房、自备发电机房等发生火灾时仍需工作、值守的区域------C☆2.3疏散手电3.2.6宾馆客房内宜设置疏散用手电简及充电插座对照设计文件，检查疏散用手电筒及充电插座的设置情况------C
