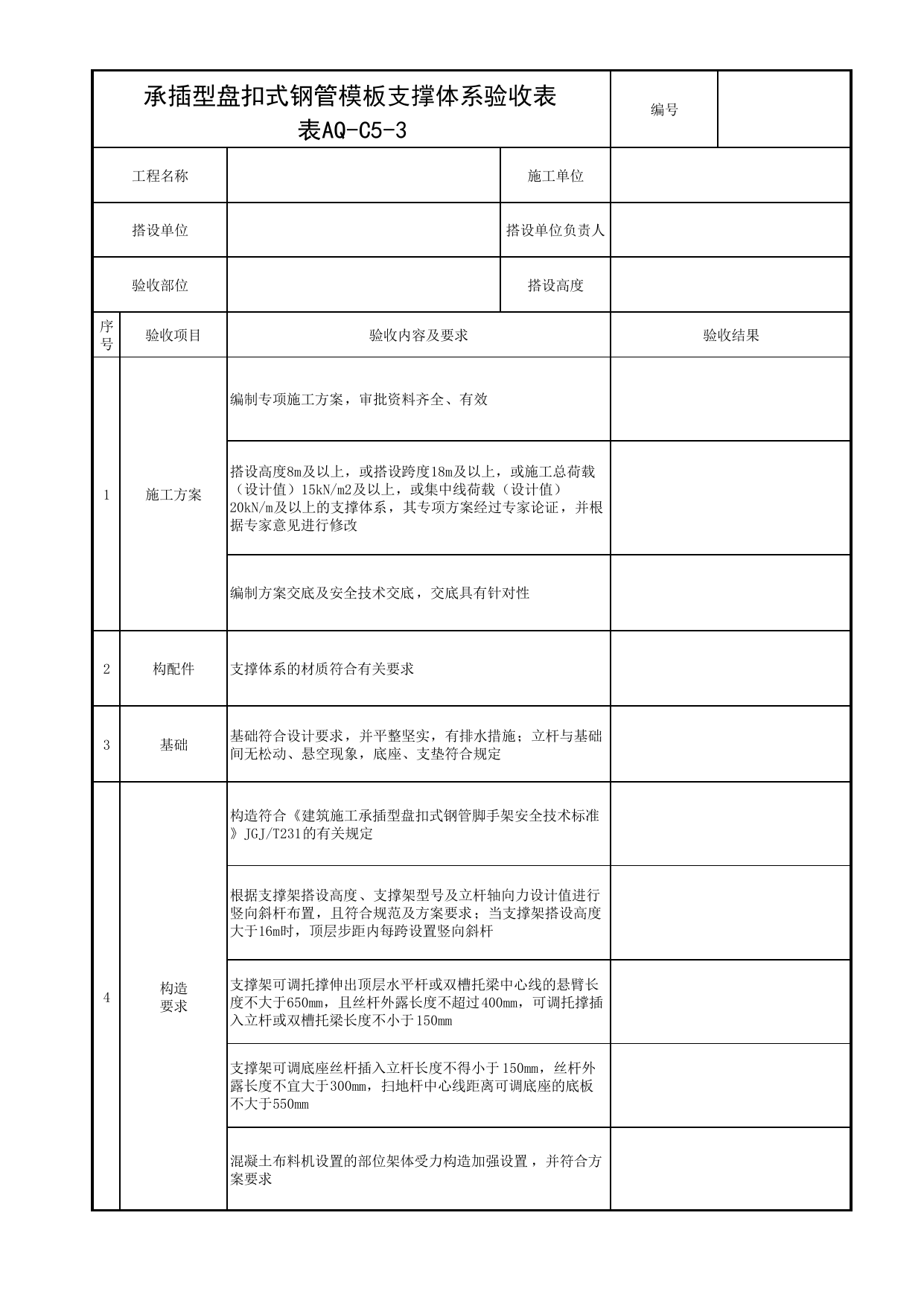

承插型盘扣式钢管模板支撑体系验收表编号表AQ-C5-3工程名称施工单位搭设单位搭设单位负责人验收部位搭设高度序号验收项目验收内容及要求验收结果1施工方案编制专项施工方案，审批资料齐全、有效搭设高度8m及以上，或搭设跨度18m及以上，或施工总荷载（设计值）15kN/m2及以上，或集中线荷载（设计值）20kN/m及以上的支撑体系，其专项方案经过专家论证，并根据专家意见进行修改编制方案交底及安全技术交底，交底具有针对性2构配件支撑体系的材质符合有关要求3基础基础符合设计要求，并平整坚实，有排水措施；立杆与基础间无松动、悬空现象，底座、支垫符合规定4构造要求构造符合《建筑施工承插型盘扣式钢管脚手架安全技术标准》JGJ/T231的有关规定根据支撑架搭设高度、支撑架型号及立杆轴向力设计值进行竖向斜杆布置，且符合规范及方案要求；当支撑架搭设高度大于16m时，顶层步距内每跨设置竖向斜杆支撑架可调托撑伸出顶层水平杆或双槽托梁中心线的悬臂长度不大于650mm，且丝杆外露长度不超过400mm，可调托撑插入立杆或双槽托梁长度不小于150mm支撑架可调底座丝杆插入立杆长度不得小于150mm，丝杆外露长度不宜大于300mm，扫地杆中心线距离可调底座的底板不大于550mm混凝土布料机设置的部位架体受力构造加强设置，并符合方案要求续表AQ-C5-3序号验收项目验收内容及要求验收结果4构造要求当支撑架搭设高度超过8m、周围有既有建筑结构时，沿高度每间隔4个～6个步距与周围已建成的结构进行可靠拉结；当以独立塔架形式搭设支撑架时，沿高度每间隔2个～4个步距与相邻的独立塔架水平拉结支撑架沿高度每间隔4个～6个标准步距设置水平剪刀撑，并符合现行行业标准《建筑施工扣件式钢管脚手架安全技术规范》JGJ130中钢管水平剪刀撑的有关规定5其他要求支撑架内设置的人行通道，竖向斜杆按方案及规范要求进行设置，洞口顶部铺设封闭的防护板，相邻跨设置安全网。通行机动车的洞口，设置安全警示和防撞设施6其他要求验收结论：年月日验收人签字施工单位搭设单位使用单位相关人员：监理单位意见：总/专业监理工程师：年月日注：1本表由施工单位填报，监理单位、施工单位各存一份。2属于危险性较大分部分项工程的，由施工单位、监理单位组织验收，验收合格后由施工单位项目技术负责人及总监理工程师签字确认。
