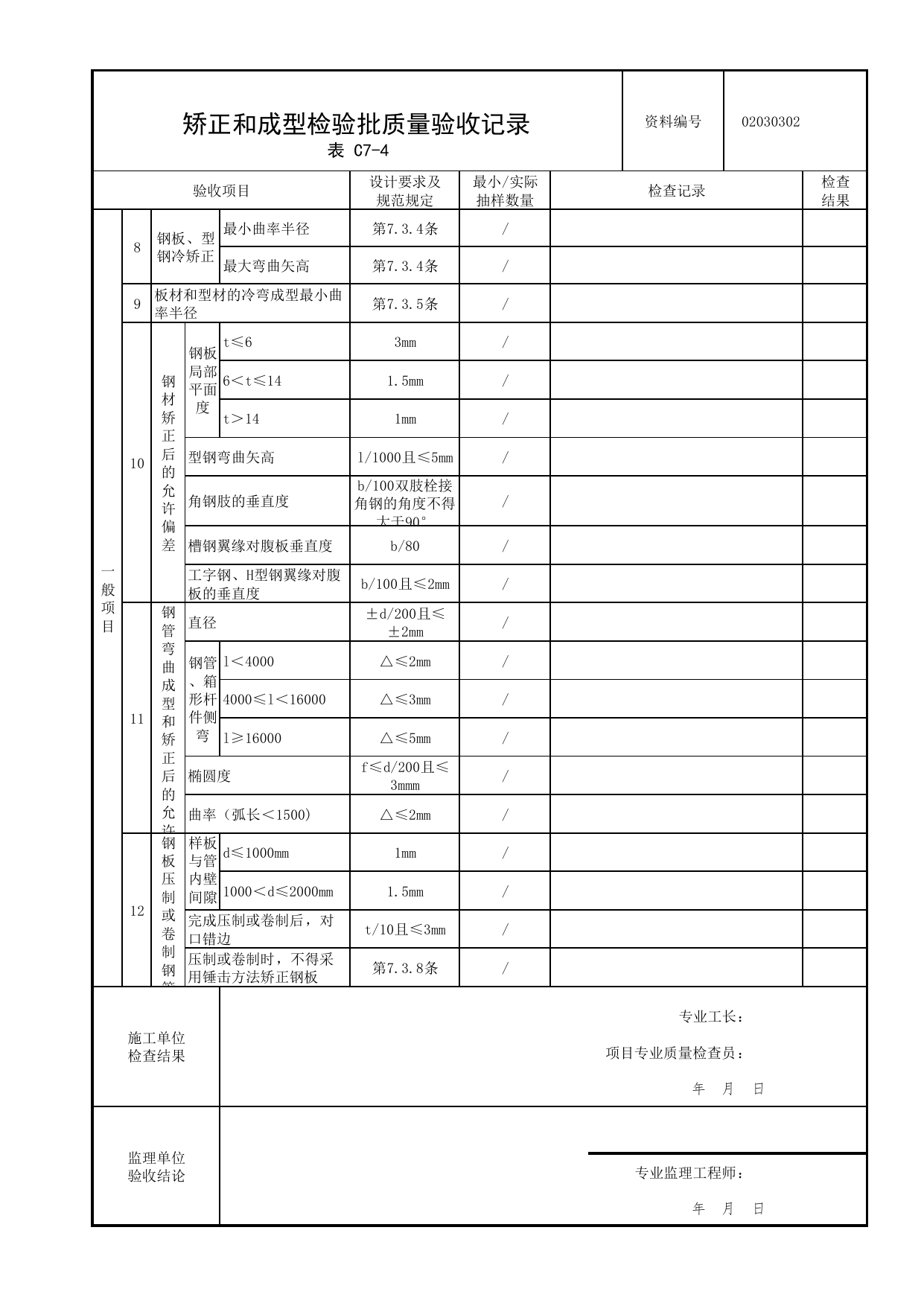

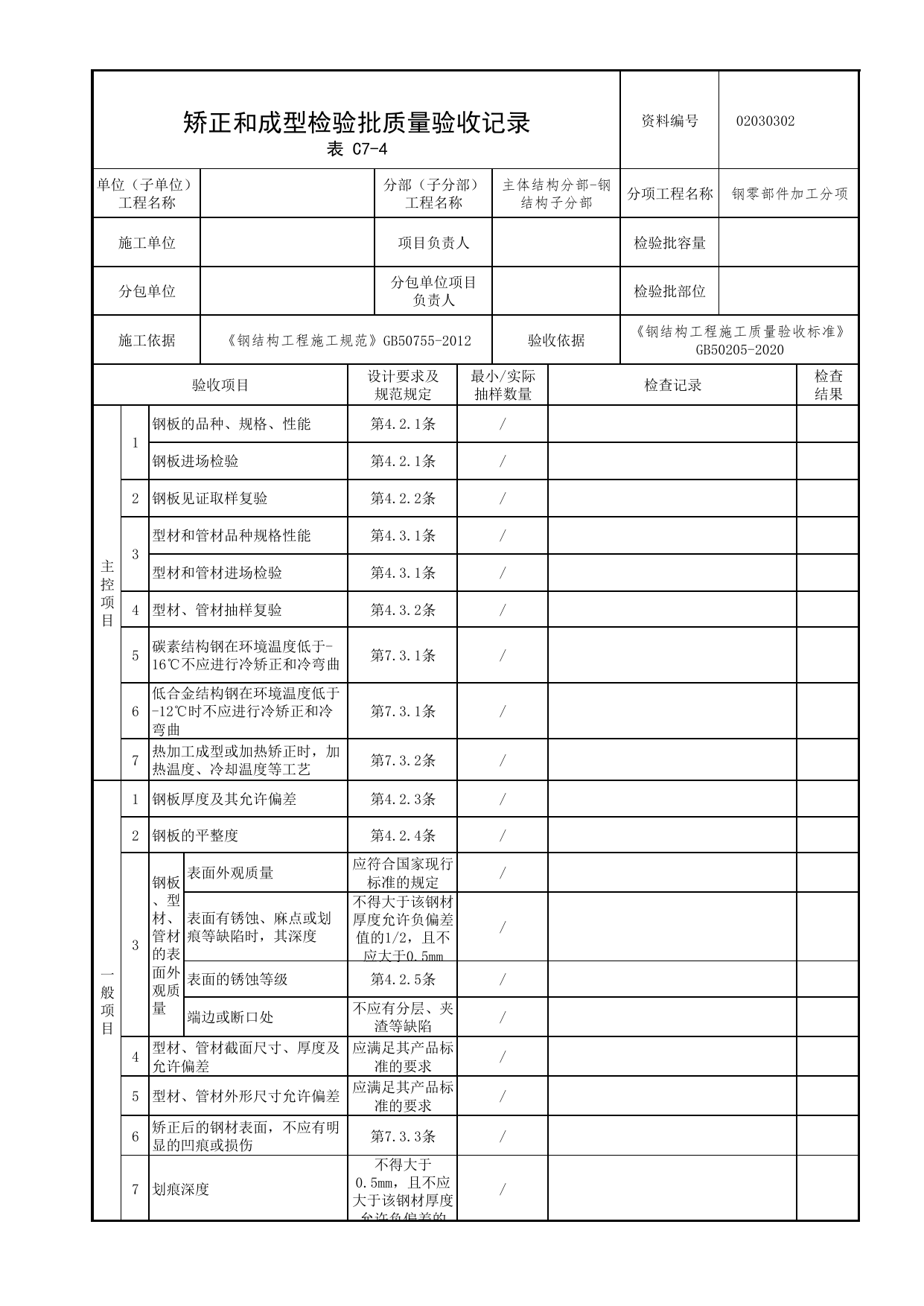

矫正和成型检验批质量验收记录资料编号02030302表C7-4单位（子单位）工程名称分部（子分部）工程名称主体结构分部-钢结构子分部分项工程名称钢零部件加工分项施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据《钢结构工程施工规范》GB50755-2012验收依据《钢结构工程施工质量验收标准》GB50205-2020验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1钢板的品种、规格、性能第4.2.1条/钢板进场检验第4.2.1条/2钢板见证取样复验第4.2.2条/3型材和管材品种规格性能第4.3.1条/型材和管材进场检验第4.3.1条/4型材、管材抽样复验第4.3.2条/5碳素结构钢在环境温度低于-16℃不应进行冷矫正和冷弯曲第7.3.1条/6低合金结构钢在环境温度低于-12℃时不应进行冷矫正和冷弯曲第7.3.1条/7热加工成型或加热矫正时，加热温度、冷却温度等工艺第7.3.2条/一般项目1钢板厚度及其允许偏差第4.2.3条/2钢板的平整度第4.2.4条/3钢板、型材、管材的表面外观质量表面外观质量应符合国家现行标准的规定/表面有锈蚀、麻点或划痕等缺陷时，其深度不得大于该钢材厚度允许负偏差值的1/2，且不应大于0.5mm/表面的锈蚀等级第4.2.5条/端边或断口处不应有分层、夹渣等缺陷/4型材、管材截面尺寸、厚度及允许偏差应满足其产品标准的要求/5型材、管材外形尺寸允许偏差应满足其产品标准的要求/6矫正后的钢材表面，不应有明显的凹痕或损伤第7.3.3条/7划痕深度不得大于0.5mm，且不应大于该钢材厚度允许负偏差的/矫正和成型检验批质量验收记录资料编号02030302表C7-4验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果一般项目8钢板、型钢冷矫正最小曲率半径第7.3.4条/最大弯曲矢高第7.3.4条/9板材和型材的冷弯成型最小曲率半径第7.3.5条/10钢材矫正后的允许偏差钢板局部平面度t≤63mm/6＜t≤141.5mm/t＞141mm/型钢弯曲矢高l/1000且≤5mm/角钢肢的垂直度b/100双肢栓接角钢的角度不得大于90°/槽钢翼缘对腹板垂直度b/80/工字钢、H型钢翼缘对腹板的垂直度b/100且≤2mm/11钢管弯曲成型和矫正后的允许直径±d/200且≤±2mm/钢管、箱形杆件侧弯l＜4000△≤2mm/4000≤l＜16000△≤3mm/l≥16000△≤5mm/椭圆度f≤d/200且≤3mmm/曲率（弧长＜1500)△≤2mm/12钢板压制或卷制钢管样板与管内壁间隙d≤1000mm1mm/1000＜d≤2000mm1.5mm/完成压制或卷制后，对口错边t/10且≤3mm/压制或卷制时，不得采用锤击方法矫正钢板第7.3.8条/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
