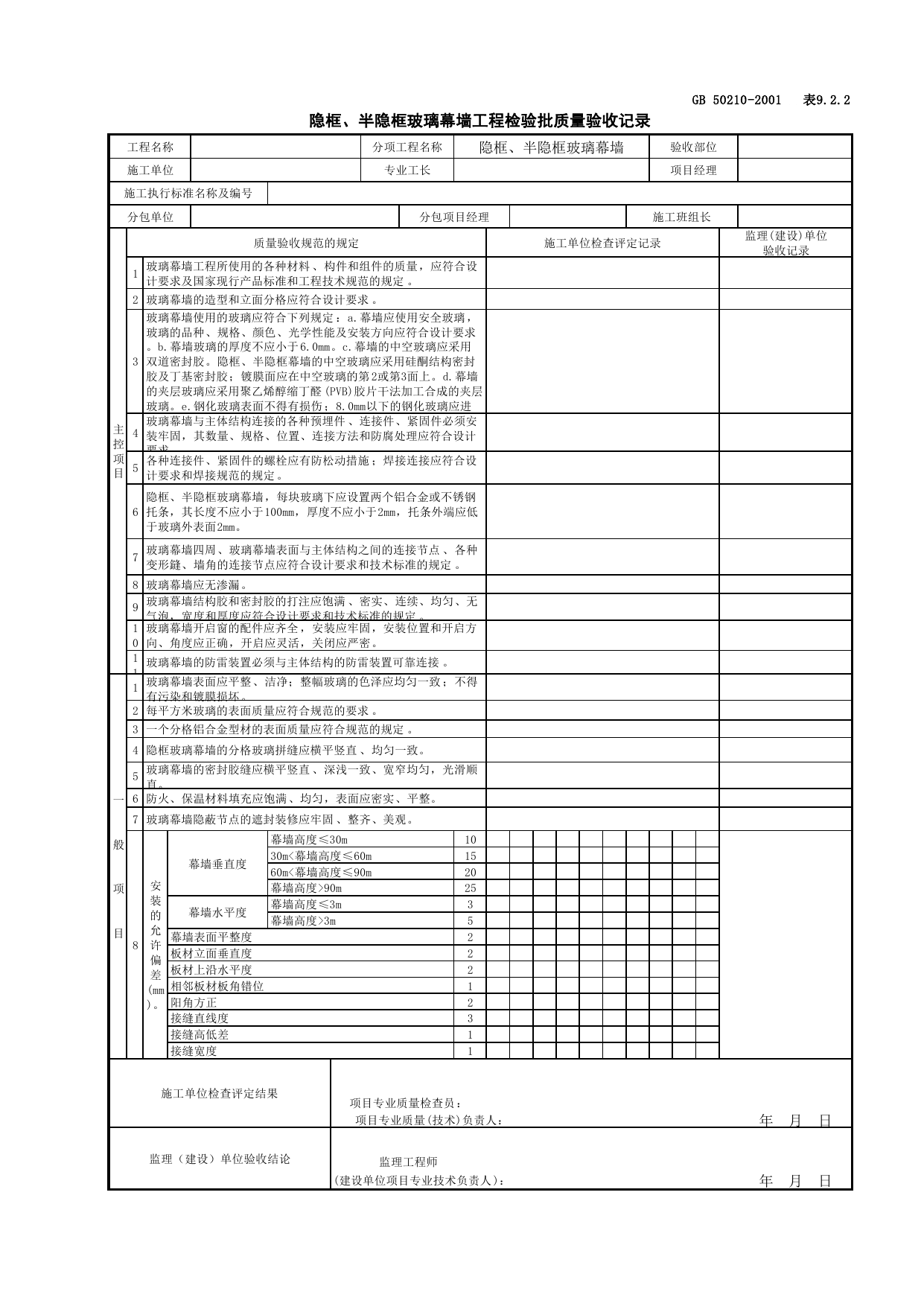

GB50210-2001表9.2.2隐框、半隐框玻璃幕墙工程检验批质量验收记录工程名称分项工程名称隐框、半隐框玻璃幕墙验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长主控项目质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录1玻璃幕墙工程所使用的各种材料、构件和组件的质量，应符合设计要求及国家现行产品标准和工程技术规范的规定。2玻璃幕墙的造型和立面分格应符合设计要求。3玻璃幕墙使用的玻璃应符合下列规定：a.幕墙应使用安全玻璃，玻璃的品种、规格、颜色、光学性能及安装方向应符合设计要求。b.幕墙玻璃的厚度不应小于6.0mm。c.幕墙的中空玻璃应采用双道密封胶。隐框、半隐框幕墙的中空玻璃应采用硅酮结构密封胶及丁基密封胶；镀膜面应在中空玻璃的第2或第3面上。d.幕墙的夹层玻璃应采用聚乙烯醇缩丁醛(PVB)胶片干法加工合成的夹层玻璃。e.钢化玻璃表面不得有损伤；8.0mm以下的钢化玻璃应进4玻璃幕墙与主体结构连接的各种预埋件、连接件、紧固件必须安装牢固，其数量、规格、位置、连接方法和防腐处理应符合设计要求。5各种连接件、紧固件的螺栓应有防松动措施；焊接连接应符合设计要求和焊接规范的规定。6隐框、半隐框玻璃幕墙，每块玻璃下应设置两个铝合金或不锈钢托条，其长度不应小于100mm，厚度不应小于2mm，托条外端应低于玻璃外表面2mm。7玻璃幕墙四周、玻璃幕墙表面与主体结构之间的连接节点、各种变形鏠、墙角的连接节点应符合设计要求和技术标准的规定。8玻璃幕墙应无渗漏。9玻璃幕墙结构胶和密封胶的打注应饱满、密实、连续、均匀、无气泡，宽度和厚度应符合设计要求和技术标准的规定。10玻璃幕墙开启窗的配件应齐全，安装应牢固，安装位置和开启方向、角度应正确，开启应灵活，关闭应严密。11玻璃幕墙的防雷装置必须与主体结构的防雷装置可靠连接。一般项目1玻璃幕墙表面应平整、洁净；整幅玻璃的色泽应均匀一致；不得有污染和镀膜损坏。2每平方米玻璃的表面质量应符合规范的要求。3一个分格铝合金型材的表面质量应符合规范的规定。4隐框玻璃幕墙的分格玻璃拼缝应横平竖直、均匀一致。5玻璃幕墙的密封胶缝应横平竖直、深浅一致、宽窄均匀，光滑顺直。6防火、保温材料填充应饱满、均匀，表面应密实、平整。7玻璃幕墙隐蔽节点的遮封装修应牢固、整齐、美观。8安装的允许偏差(mm)。幕墙垂直度幕墙高度≤30m1030m<幕墙高度≤60m1560m<幕墙高度≤90m20幕墙高度>90m25幕墙水平度幕墙高度≤3m3幕墙高度>3m5幕墙表面平整度2板材立面垂直度2板材上沿水平度2相邻板材板角错位1阳角方正2接缝直线度3接缝高低差1接缝宽度1施工单位检查评定结果项目专业质量检查员：项目专业质量(技术)负责人：年月日监理（建设）单位验收结论监理工程师(建设单位项目专业技术负责人)：年月日
