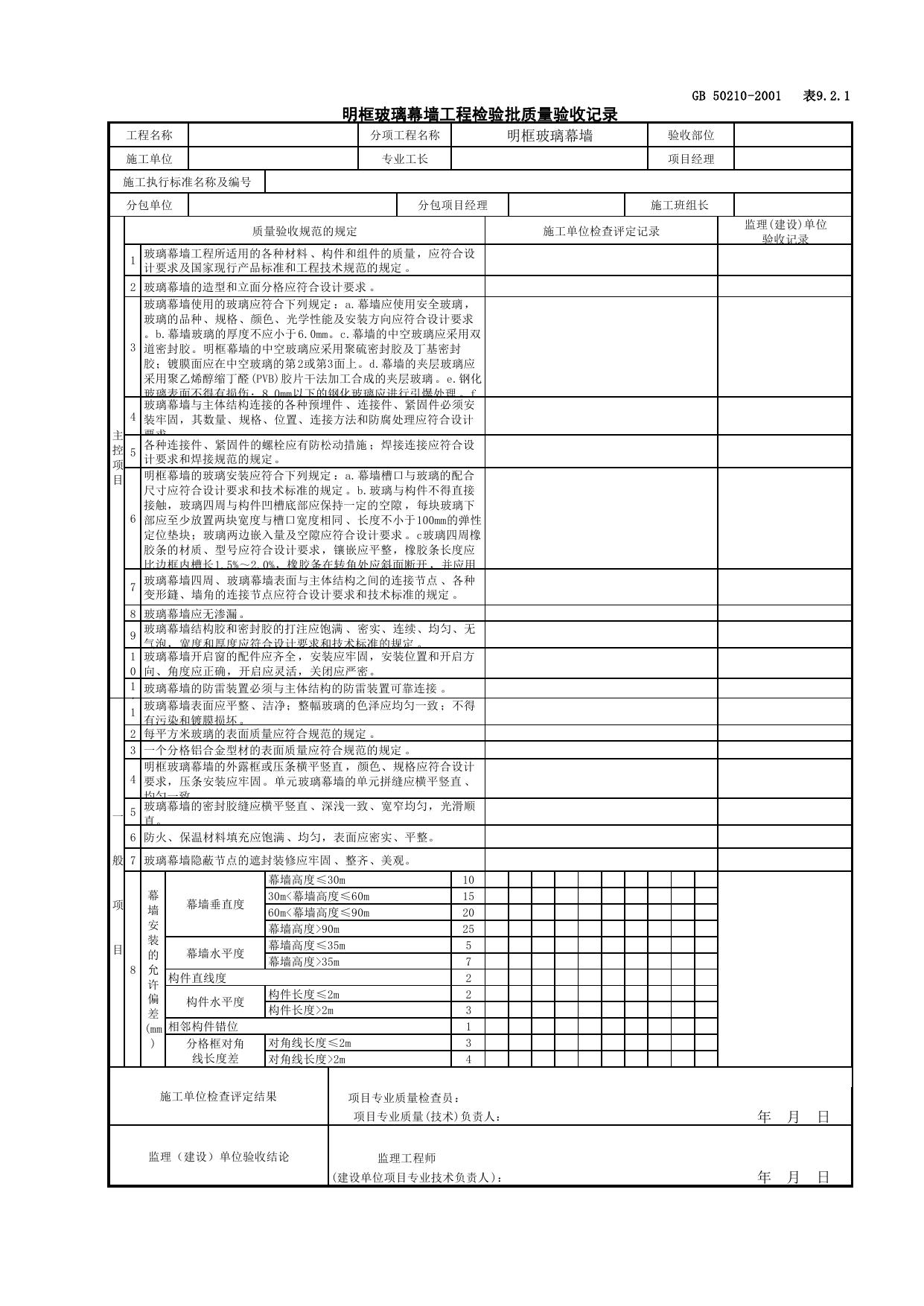

GB50210-2001表9.2.1明框玻璃幕墙工程检验批质量验收记录工程名称分项工程名称明框玻璃幕墙验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长主控项目质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录1玻璃幕墙工程所适用的各种材料、构件和组件的质量，应符合设计要求及国家现行产品标准和工程技术规范的规定。2玻璃幕墙的造型和立面分格应符合设计要求。3玻璃幕墙使用的玻璃应符合下列规定：a.幕墙应使用安全玻璃，玻璃的品种、规格、颜色、光学性能及安装方向应符合设计要求。b.幕墙玻璃的厚度不应小于6.0mm。c.幕墙的中空玻璃应采用双道密封胶。明框幕墙的中空玻璃应采用聚硫密封胶及丁基密封胶；镀膜面应在中空玻璃的第2或第3面上。d.幕墙的夹层玻璃应采用聚乙烯醇缩丁醛(PVB)胶片干法加工合成的夹层玻璃。e.钢化玻璃表面不得有损伤；8.0mm以下的钢化玻璃应进行引爆处理。f.4玻璃幕墙与主体结构连接的各种预埋件、连接件、紧固件必须安装牢固，其数量、规格、位置、连接方法和防腐处理应符合设计要求。5各种连接件、紧固件的螺栓应有防松动措施；焊接连接应符合设计要求和焊接规范的规定。6明框幕墙的玻璃安装应符合下列规定：a.幕墙槽口与玻璃的配合尺寸应符合设计要求和技术标准的规定。b.玻璃与构件不得直接接触，玻璃四周与构件凹槽底部应保持一定的空隙，每块玻璃下部应至少放置两块宽度与槽口宽度相同、长度不小于100mm的弹性定位垫块；玻璃两边嵌入量及空隙应符合设计要求。c玻璃四周橡胶条的材质、型号应符合设计要求，镶嵌应平整，橡胶条长度应比边框内槽长1.5%～2.0%，橡胶条在转角处应斜面断开，并应用7玻璃幕墙四周、玻璃幕墙表面与主体结构之间的连接节点、各种变形鏠、墙角的连接节点应符合设计要求和技术标准的规定。8玻璃幕墙应无渗漏。9玻璃幕墙结构胶和密封胶的打注应饱满、密实、连续、均匀、无气泡，宽度和厚度应符合设计要求和技术标准的规定。10玻璃幕墙开启窗的配件应齐全，安装应牢固，安装位置和开启方向、角度应正确，开启应灵活，关闭应严密。11玻璃幕墙的防雷装置必须与主体结构的防雷装置可靠连接。一般项目1玻璃幕墙表面应平整、洁净；整幅玻璃的色泽应均匀一致；不得有污染和镀膜损坏。2每平方米玻璃的表面质量应符合规范的规定。3一个分格铝合金型材的表面质量应符合规范的规定。4明框玻璃幕墙的外露框或压条横平竖直，颜色、规格应符合设计要求，压条安装应牢固。单元玻璃幕墙的单元拼缝应横平竖直、均匀一致。5玻璃幕墙的密封胶缝应横平竖直、深浅一致、宽窄均匀，光滑顺直。6防火、保温材料填充应饱满、均匀，表面应密实、平整。7玻璃幕墙隐蔽节点的遮封装修应牢固、整齐、美观。8幕墙安装的允许偏差(mm)幕墙垂直度幕墙高度≤30m1030m<幕墙高度≤60m1560m<幕墙高度≤90m20幕墙高度>90m25幕墙水平度幕墙高度≤35m5幕墙高度>35m7构件直线度2构件水平度构件长度≤2m2构件长度>2m3相邻构件错位1分格框对角线长度差对角线长度≤2m3对角线长度>2m4施工单位检查评定结果项目专业质量检查员：项目专业质量(技术)负责人：年月日监理（建设）单位验收结论监理工程师(建设单位项目专业技术负责人)：年月日
