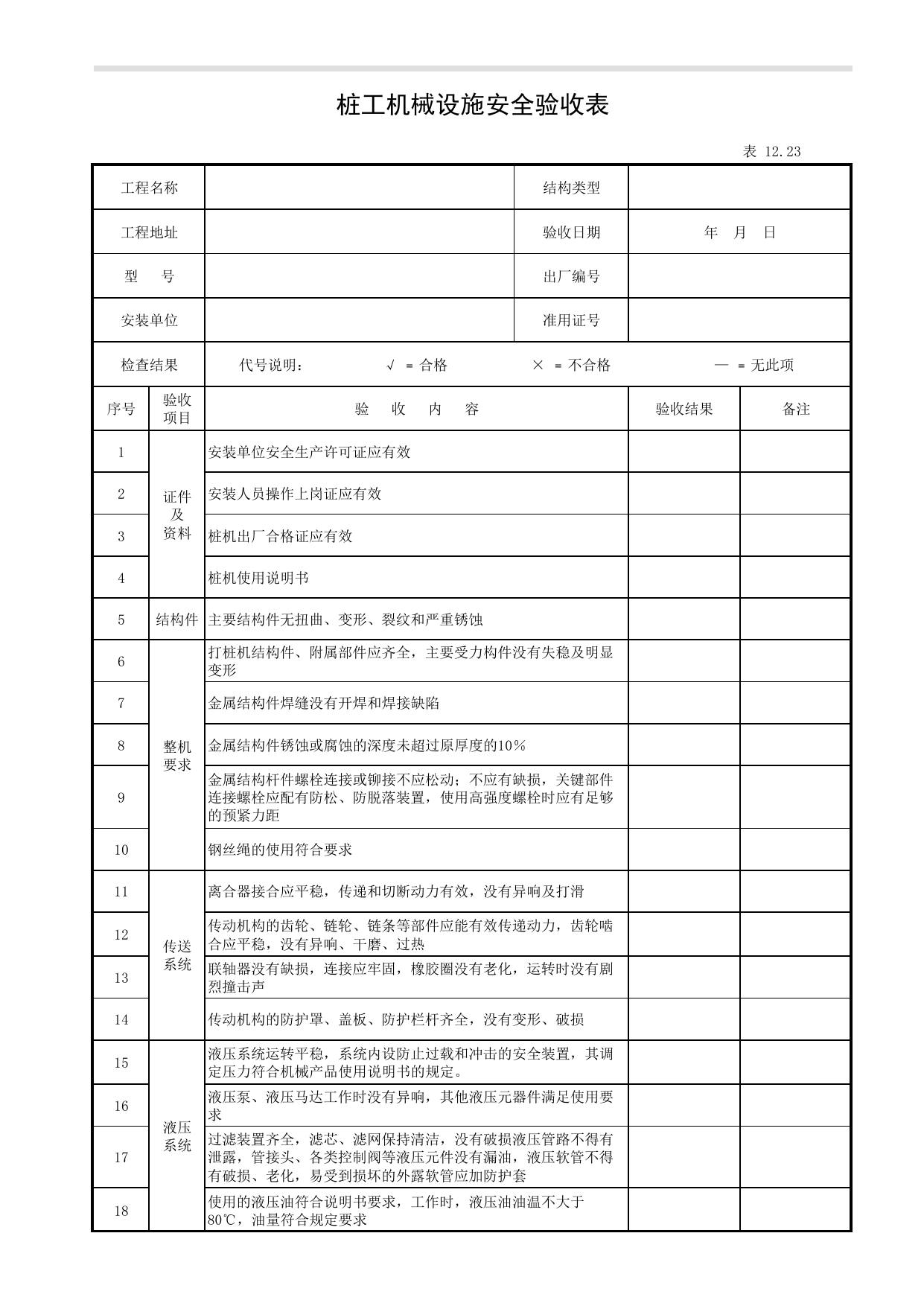

桩工机械设施安全验收表表12.23工程名称结构类型工程地址验收日期年月日型号出厂编号安装单位准用证号检查结果代号说明：√﹦合格×﹦不合格—﹦无此项序号验收项目验收内容验收结果备注1证件及资料安装单位安全生产许可证应有效2安装人员操作上岗证应有效3桩机出厂合格证应有效4桩机使用说明书5结构件主要结构件无扭曲、变形、裂纹和严重锈蚀6整机要求打桩机结构件、附属部件应齐全，主要受力构件没有失稳及明显变形7金属结构件焊缝没有开焊和焊接缺陷8金属结构件锈蚀或腐蚀的深度未超过原厚度的10％9金属结构杆件螺栓连接或铆接不应松动；不应有缺损，关键部件连接螺栓应配有防松、防脱落装置，使用高强度螺栓时应有足够的预紧力距10钢丝绳的使用符合要求11传送系统离合器接合应平稳，传递和切断动力有效，没有异响及打滑12传动机构的齿轮、链轮、链条等部件应能有效传递动力，齿轮啮合应平稳，没有异响、干磨、过热13联轴器没有缺损，连接应牢固，橡胶圈没有老化，运转时没有剧烈撞击声14传动机构的防护罩、盖板、防护栏杆齐全，没有变形、破损15液压系统液压系统运转平稳，系统内设防止过载和冲击的安全装置，其调定压力符合机械产品使用说明书的规定。16液压泵、液压马达工作时没有异响，其他液压元器件满足使用要求17过滤装置齐全，滤芯、滤网保持清洁，没有破损液压管路不得有泄露，管接头、各类控制阀等液压元件没有漏油，液压软管不得有破损、老化，易受到损坏的外露软管应加防护套18使用的液压油符合说明书要求，工作时，液压油油温不大于80℃，油量符合规定要求桩工机械设施安全验收表表12.23序号验收项目验收内容验收结果备注19吊钩电环吊钩严禁补焊20吊钩表面光洁，没有剥裂、锐角、毛刺、裂纹21吊钩设有防脱装置，防脱棘爪在吊钩负载时不得开张，安装棘爪后钩口尺寸减小值不得超过钩口尺寸的10％；防脱棘爪的形态与钩口端部相吻合22吊钩出现下列情况之一时应予报废1、表面有裂纹或破口2、钩尾和螺纹部分等危险截面及钩筋有永久性变形3、挂绳处截面磨损量超过原高度的10％4、开口度比原尺寸增加15％；开口扭转变形超10°5、板钩衬套磨损达原尺寸的50％时，应报废衬套板钩心轴磨损达原尺寸的5％时，应报废芯轴23卷筒滑轮卷筒两侧边缘的高度超过最外层钢丝绳，其值不小于钢丝绳直径的2倍24卷筒上钢丝绳尾端的固定装置，有防松或自紧性能25滑轮槽光洁平滑，没有损伤钢丝绳的缺陷26滑轮有防止钢丝绳跳出轮槽的装置27当卷筒和滑轮出现下列情况之一时应予报废：1、裂纹或轮缘破损2、卷筒壁磨损量达到原壁厚的10％3、滑轮槽不均匀磨损达3mm4、滑轮绳槽壁厚磨损量达到原壁厚的20％5、滑轮槽底的磨损量超过相应钢丝绳直径的25％6、其他能损害钢丝绳的缺陷28电器系统电气管线排列整齐，连接卡固应牢固，电线电缆应按规定配置，绝缘性能应良好，没有损伤、老化、裸露29电气开关、按钮、接触器等电气元器件动作灵敏30电气指示仪表没有破损，性能良好，指示数据准确31制动系统在额定载荷下，桩基常闭式制动器能有效地制动32制动踏板行程调整应适宜，制动平稳可靠33制动器的零部件没有裂纹、过度磨损、塑性变形、开焊、缺件等缺陷34制动轮与制动摩擦片之间接触均匀，没有污垢，制动片磨损不超过原厚度的50％且不露出铆钉，制定轮的凹凸不平度不大于1.5mm35行走机构轮缘厚度磨损不大于原厚度的10%；轮缘弯曲变形不大于原厚度的20%；踏面厚度磨损不大于原厚度的15%36轨道式桩机行走机构制动器工作可靠，制动平稳37夹轨器完好、有效、可靠桩工机械设施安全验收表表12.23序号验收项目验收内容验收结果备注38行走机构走管式桩机走管、卡板及钩管系统牢固可靠，枕木铺设的数量、间距符合说明书要求39步履式桩机液压油缸及液压系统泄漏、油缸沉降在说明书允许的范围内40电气系统桩机设专用电源开关箱，箱内装设短路保护装置。漏电保护器安装正确，参数匹配41设置紧急断电开关42电箱门锁齐全，电有保护罩43电箱减振装置有效、可靠44工作装置上安装的电缆线可靠固定45接地电阻不大于4Ω46照明线单独铺设，严禁用金属结构作照明电路47严禁用接地线作载流零线48各行程开关、压力表、避雷针等安全保护装置完好、有效49实验记录空载试验符合要求额定载荷试验（工作实况）符合要求专业承包单位意见：项目部意见：（签章）（签章）项目经理签字：技术负责人：专职安全管理人员：年月日年月日施工总承包单位：监理单位意见：（签章）（签章）年月日年月日
