为什么要设置仰拱？

不设仰拱的隧洞衬砌是开口或马蹄形断面，底部土体仍要承受上部荷载和地下水压力，路面还要另设基层整平。仰拱是设置在隧道底部的反向拱形衬砌结构，使衬砌成为封闭环，把底部隆起和地下水渗流路径控制住，并改善边墙与拱圈的受力状态。

设计链条要把封闭截面、施作时序和路面结构简化绑在一起：设置仰拱的隧道，衬砌结构为封闭结构，仰拱填充要求采用混凝土或片石混凝土回填，可达到路基较好的稳定性、密实性和匀质性。设置仰拱时，仰拱厚度不应小于边墙厚度；在设仰拱衬砌的地段，仰拱先于边墙和拱圈施作，应考虑仰拱对隧道衬砌结构内力的影响，仰拱按弹性地基上的曲梁计算。设仰拱的隧道，仰拱填充层可为路基层，路面可只设基层和面层。

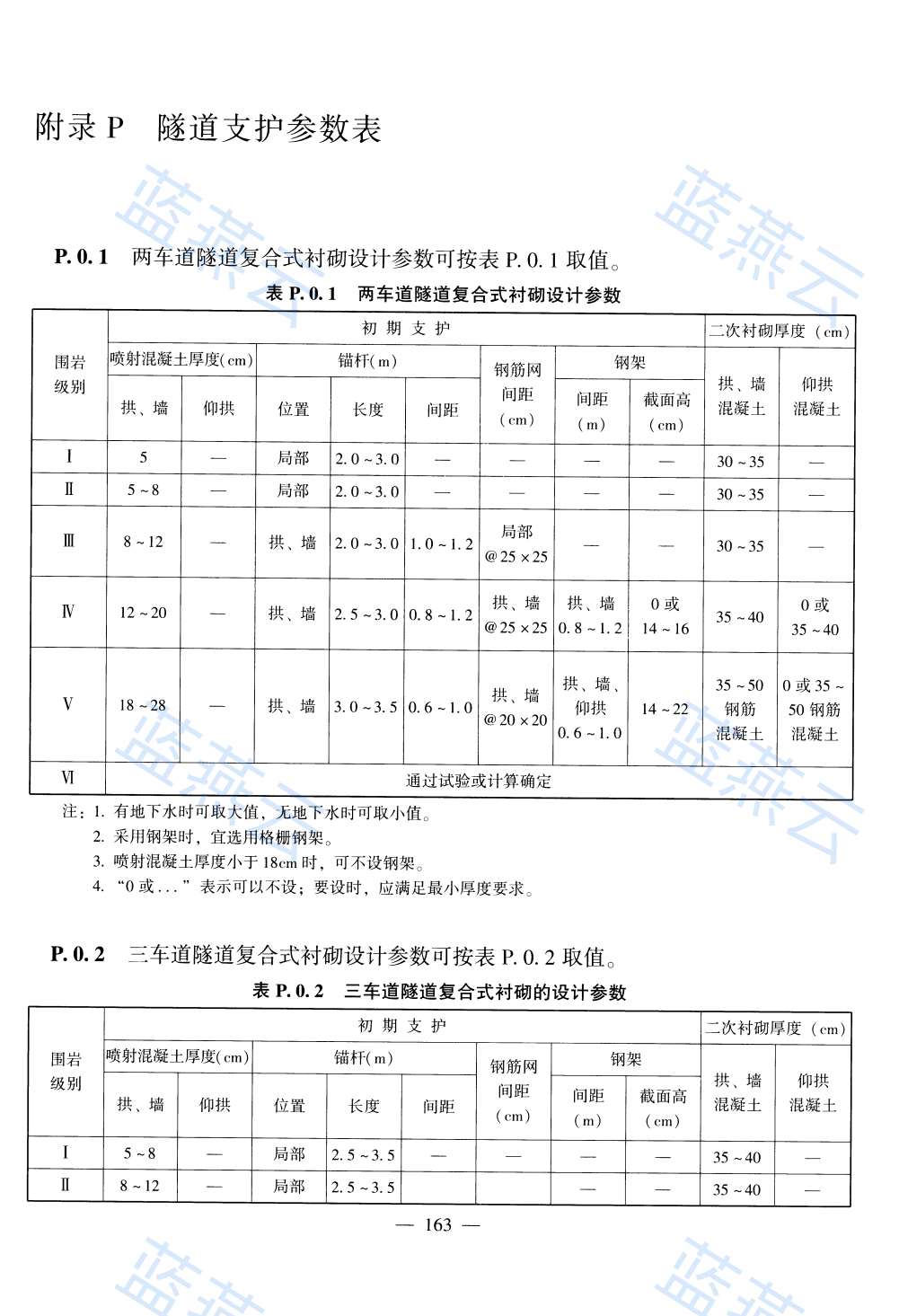

学习时把仰拱理解成“封闭衬砌环+底部反向拱承受地压+可兼作路基层”三条链，而不是把它当成单纯的路面找平层；无仰拱隧道则要在路面下另设基层和整平层。两车道、三车道隧道复合式衬砌支护参数可按附录 P 中表 P.0.1、表 P.0.2 选用。

学习分析某山岭公路隧道：地质勘察显示地下水丰富，设计采用设仰拱的封闭衬砌，仰拱厚度不小于边墙厚度并先于拱墙施作，填充采用混凝土达到稳定密实。路面结构只设基层和面层，仰拱填充兼作路基层；计算时把仰拱按弹性地基上的曲梁考虑对衬砌内力的影响，把“为什么要设置仰拱”落到封闭衬砌环和改善底部受力两条链上。

JTG 3370.1-2018 第 2.1.27 条：仰拱是设置在隧道底部的反向拱形衬砌结构
JTG 3370.1-2018 第 8.3.1 条：设置仰拱时仰拱厚度不应小于边墙厚度
JTG 3370.1-2018 第 15.2.1 条：设仰拱隧道衬砌为封闭结构仰拱填充采用混凝土或片石混凝土回填
JTG 3370.1-2018 第 9.2.3 条：设仰拱地段仰拱先于边墙和拱圈施作应考虑仰拱对结构内力影响
JTG 3370.1-2018 第 15.3.2 条：设仰拱隧道仰拱填充可兼作路基层路面可只设基层和面层

仰拱是隧道衬砌底部结构。仰拱填充是回填层。明洞不设仰拱时走另一套规定。盾构管片底部不是本页曲梁仰拱口径。

仰拱厚度小于边墙。仰拱晚于拱墙施作不核内力。填充不密实就铺路面。把仰拱填充当成二次衬砌混淆验收。无仰拱仍不设路面基层。

仰拱存在的理由是把隧道衬砌封闭成环：仰拱是底部反向拱形衬砌，厚度不应小于边墙厚度，设仰拱地段宜先施作仰拱并考虑其对结构内力的影响，仰拱填充还可兼作路基层。
