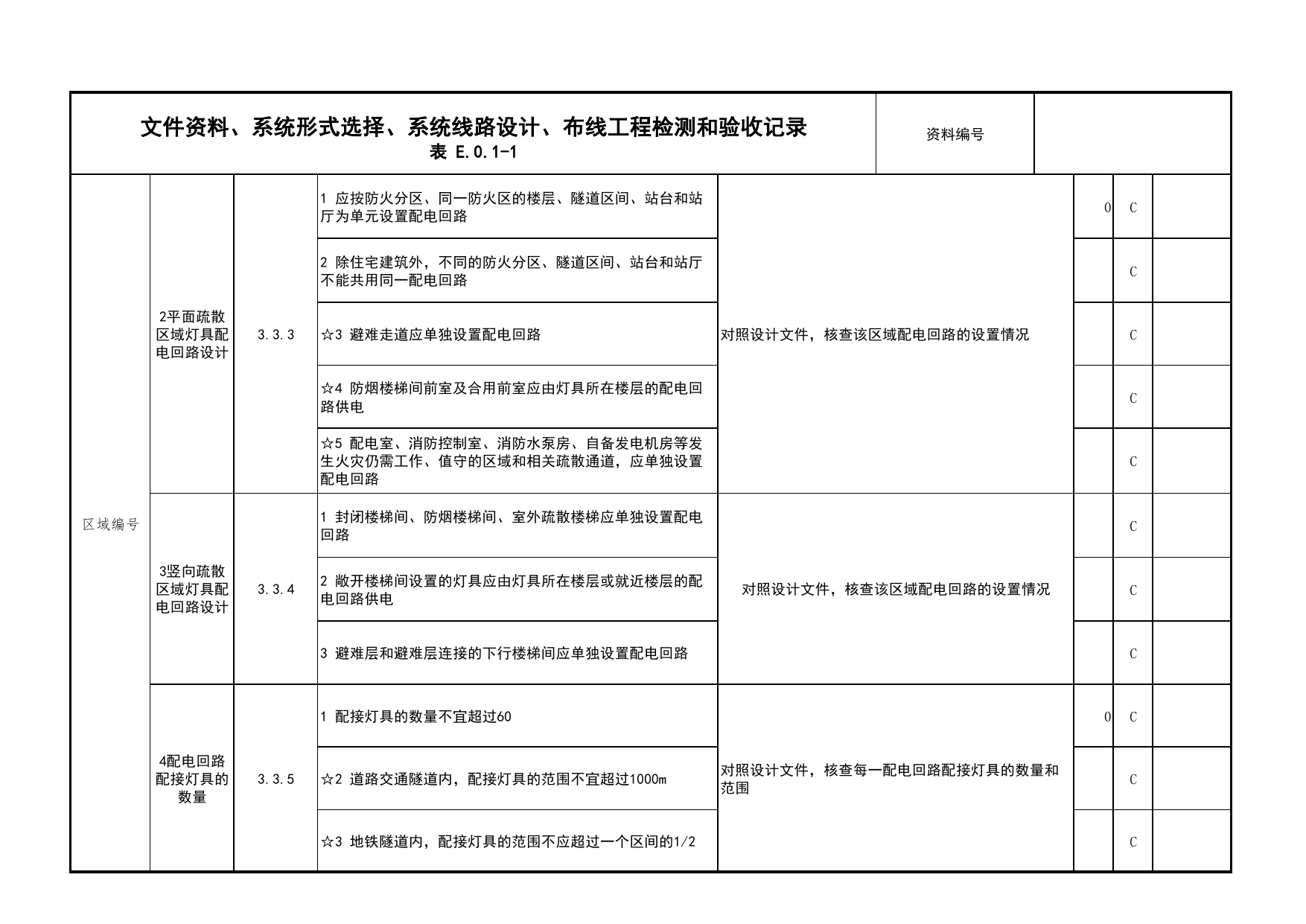

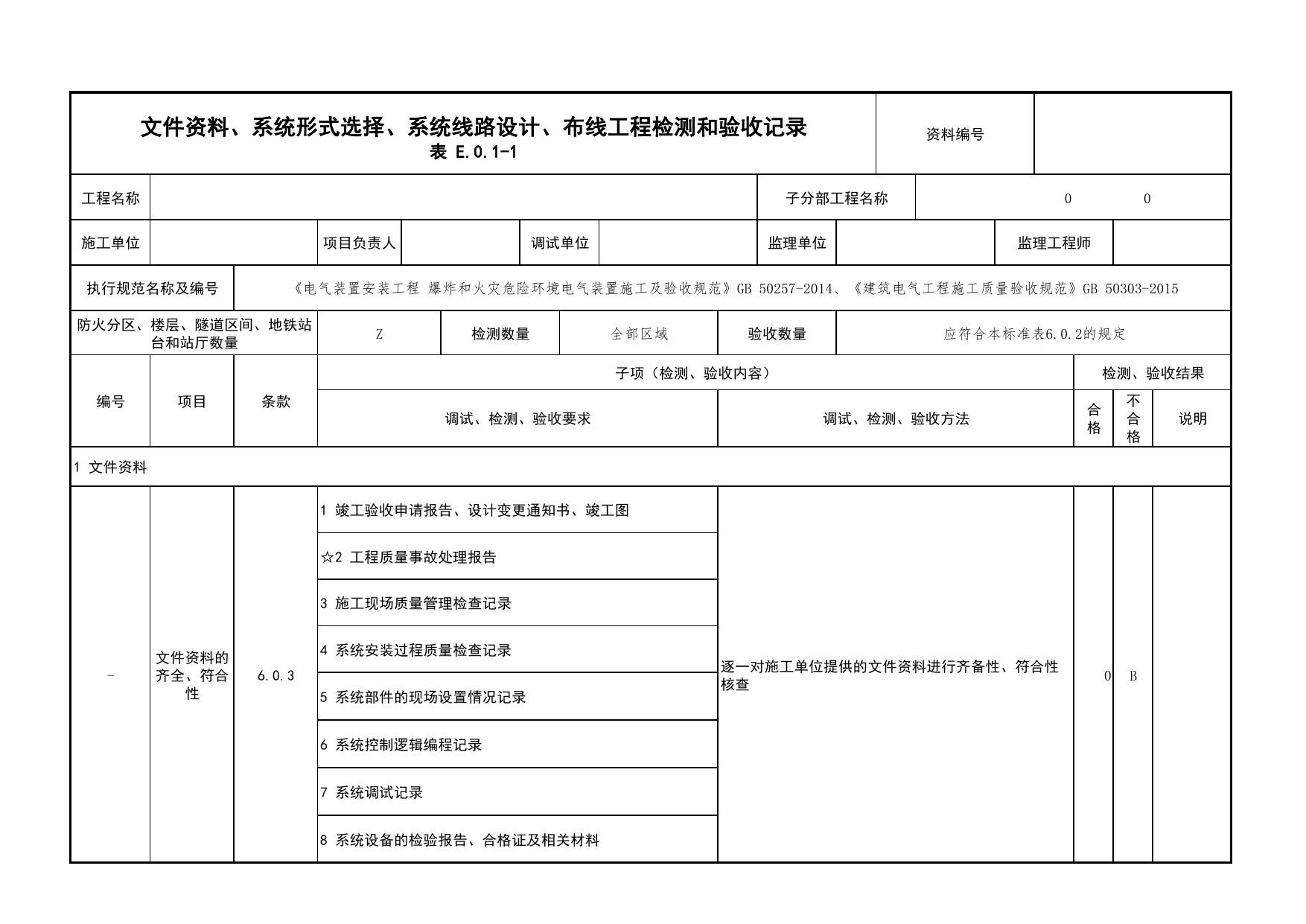

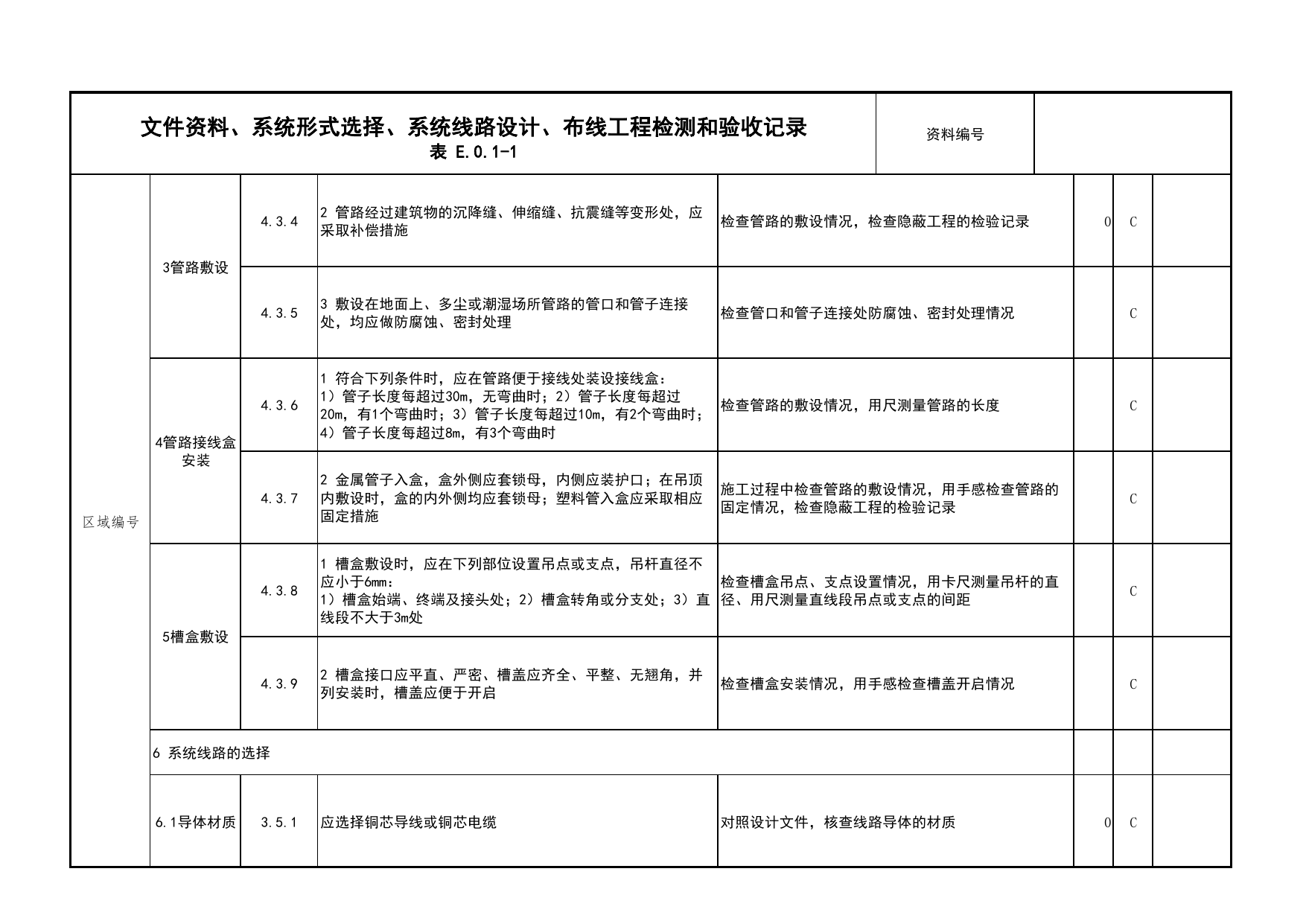

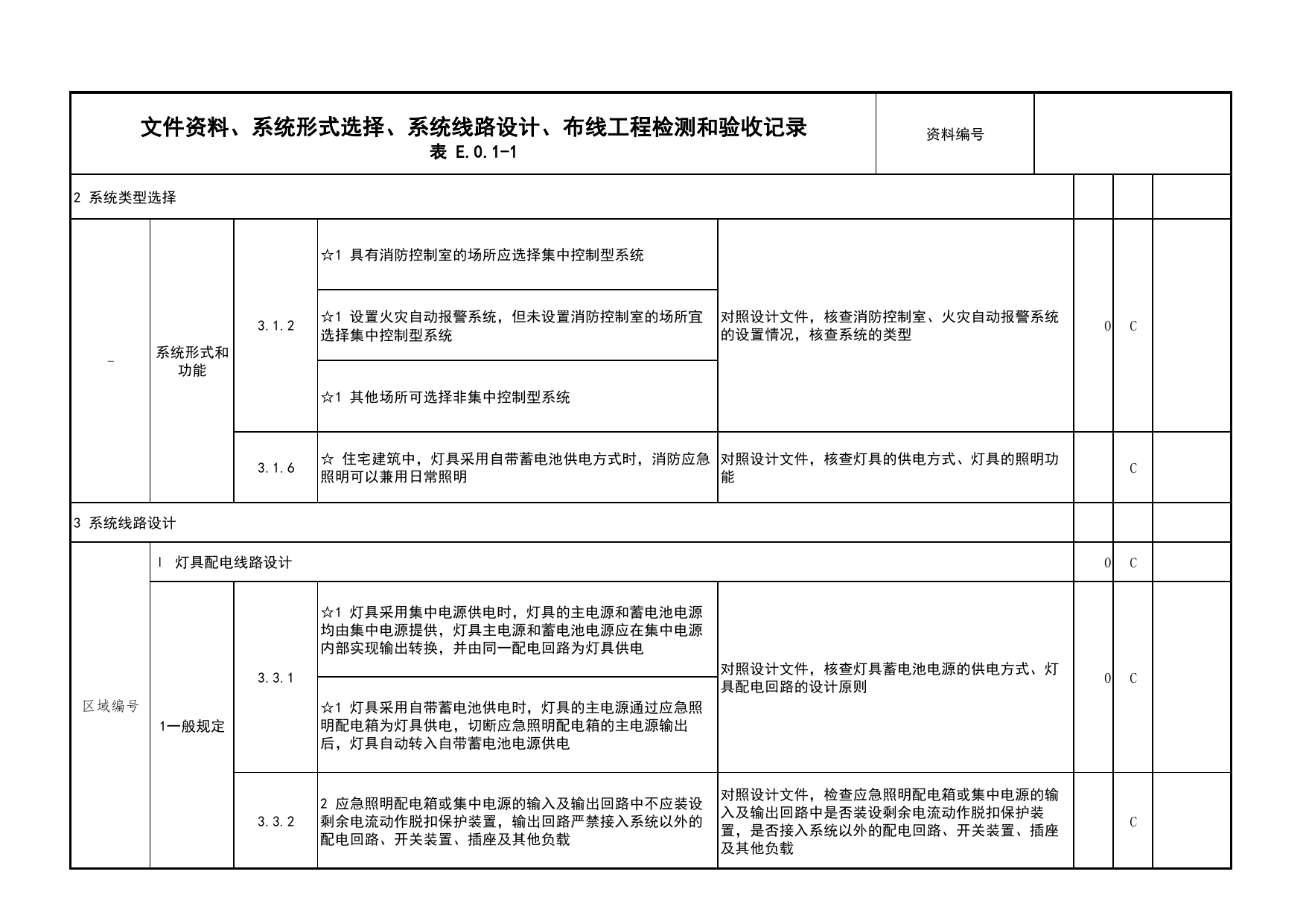

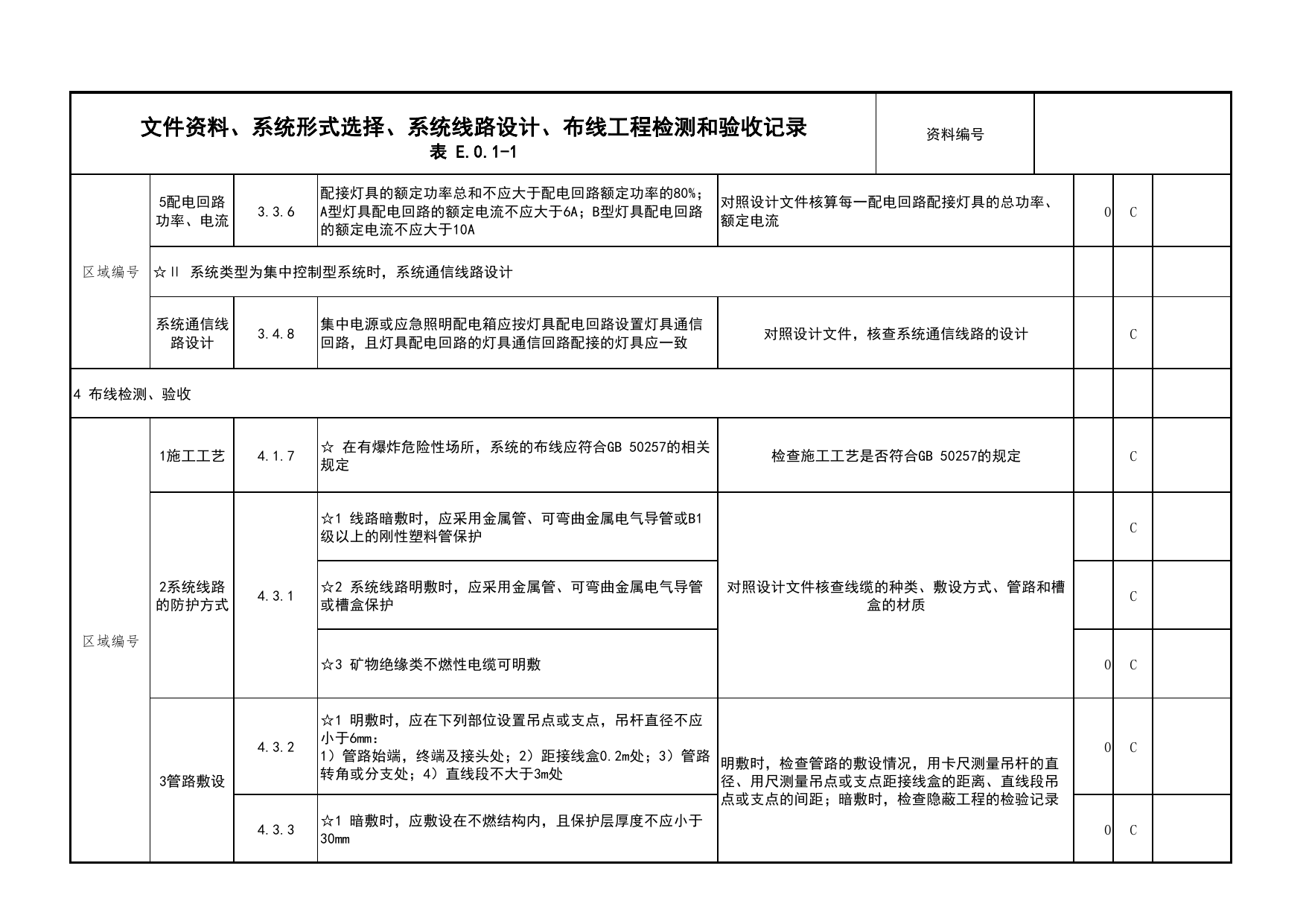

文件资料、系统形式选择、系统线路设计、布线工程检测和验收记录资料编号表E.0.1-1工程名称子分部工程名称00施工单位项目负责人调试单位监理单位监理工程师执行规范名称及编号《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-2014、《建筑电气工程施工质量验收规范》GB50303-2015防火分区、楼层、隧道区间、地铁站台和站厅数量Z检测数量全部区域验收数量应符合本标准表6.0.2的规定编号项目条款子项（检测、验收内容）检测、验收结果调试、检测、验收要求调试、检测、验收方法合格不合格说明1文件资料-文件资料的齐全、符合性6.0.31竣工验收申请报告、设计变更通知书、竣工图逐一对施工单位提供的文件资料进行齐备性、符合性核查0B☆2工程质量事故处理报告3施工现场质量管理检查记录4系统安装过程质量检查记录5系统部件的现场设置情况记录6系统控制逻辑编程记录7系统调试记录8系统设备的检验报告、合格证及相关材料文件资料、系统形式选择、系统线路设计、布线工程检测和验收记录资料编号表E.0.1-12系统类型选择-系统形式和功能3.1.2☆1具有消防控制室的场所应选择集中控制型系统对照设计文件，核查消防控制室、火灾自动报警系统的设置情况，核查系统的类型0C☆1设置火灾自动报警系统，但未设置消防控制室的场所宜选择集中控制型系统☆1其他场所可选择非集中控制型系统3.1.6☆住宅建筑中，灯具采用自带蓄电池供电方式时，消防应急照明可以兼用日常照明对照设计文件，核查灯具的供电方式、灯具的照明功能C3系统线路设计区域编号Ⅰ灯具配电线路设计0C1一般规定3.3.1☆1灯具采用集中电源供电时，灯具的主电源和蓄电池电源均由集中电源提供，灯具主电源和蓄电池电源应在集中电源内部实现输出转换，并由同一配电回路为灯具供电对照设计文件，核查灯具蓄电池电源的供电方式、灯具配电回路的设计原则0C☆1灯具采用自带蓄电池供电时，灯具的主电源通过应急照明配电箱为灯具供电，切断应急照明配电箱的主电源输出后，灯具自动转入自带蓄电池电源供电3.3.22应急照明配电箱或集中电源的输入及输出回路中不应装设剩余电流动作脱扣保护装置，输出回路严禁接入系统以外的配电回路、开关装置、插座及其他负载对照设计文件，检查应急照明配电箱或集中电源的输入及输出回路中是否装设剩余电流动作脱扣保护装置，是否接入系统以外的配电回路、开关装置、插座及其他负载C文件资料、系统形式选择、系统线路设计、布线工程检测和验收记录资料编号表E.0.1-1区域编号2平面疏散区域灯具配电回路设计3.3.31应按防火分区、同一防火区的楼层、隧道区间、站台和站厅为单元设置配电回路对照设计文件，核查该区域配电回路的设置情况0C2除住宅建筑外，不同的防火分区、隧道区间、站台和站厅不能共用同一配电回路C☆3避难走道应单独设置配电回路C☆4防烟楼梯间前室及合用前室应由灯具所在楼层的配电回路供电C☆5配电室、消防控制室、消防水泵房、自备发电机房等发生火灾仍需工作、值守的区域和相关疏散通道，应单独设置配电回路C3竖向疏散区域灯具配电回路设计3.3.41封闭楼梯间、防烟楼梯间、室外疏散楼梯应单独设置配电回路对照设计文件，核查该区域配电回路的设置情况C2敞开楼梯间设置的灯具应由灯具所在楼层或就近楼层的配电回路供电C3避难层和避难层连接的下行楼梯间应单独设置配电回路C4配电回路配接灯具的数量3.3.51配接灯具的数量不宜超过60对照设计文件，核查每一配电回路配接灯具的数量和范围0C☆2道路交通隧道内，配接灯具的范围不宜超过1000mC☆3地铁隧道内，配接灯具的范围不应超过一个区间的1/2C文件资料、系统形式选择、系统线路设计、布线工程检测和验收记录资料编号表E.0.1-1区域编号5配电回路功率、电流3.3.6配接灯具的额定功率总和不应大于配电回路额定功率的80%；A型灯具配电回路的额定电流不应大于6A；B型灯具配电回路的额定电流不应大于10A对照设计文件核算每一配电回路配接灯具的总功率、额定电流0C☆Ⅱ系统类型为集中控制型系统时，系统通信线路设计系统通信线路设计3.4.8集中电源或应急照明配电箱应按灯具配电回路设置灯具通信回路，且灯具配电回路的灯具通信回路配接的灯具应一致对照设计文件，核查系统通信线路的设计C4布线检测、验收区域编号1施工工艺4.1.7☆在有爆炸危险性场所，系统的布线应符合GB50257的相关规定检查施工工艺是否符合GB50257的规定C2系统线路的防护方式4.3.1☆1线路暗敷时，应采用金属管、可弯曲金属电气导管或B1级以上的刚性塑料管保护对照设计文件核查线缆的种类、敷设方式、管路和槽盒的材质C☆2系统线路明敷时，应采用金属管、可弯曲金属电气导管或槽盒保护C☆3矿物绝缘类不燃性电缆可明敷0C3管路敷设4.3.2☆1明敷时，应在下列部位设置吊点或支点，吊杆直径不应小于6mm：1）管路始端，终端及接头处；2）距接线盒0.2m处；3）管路转角或分支处；4）直线段不大于3m处明敷时，检查管路的敷设情况，用卡尺测量吊杆的直径、用尺测量吊点或支点距接线盒的距离、直线段吊点或支点的间距；暗敷时，检查隐蔽工程的检验记录0C4.3.3☆1暗敷时，应敷设在不燃结构内，且保护层厚度不应小于30mm0C文件资料、系统形式选择、系统线路设计、布线工程检测和验收记录资料编号表E.0.1-1区域编号3管路敷设4.3.42管路经过建筑物的沉降缝、伸缩缝、抗震缝等变形处，应采取补偿措施检查管路的敷设情况，检查隐蔽工程的检验记录0C4.3.53敷设在地面上、多尘或潮湿场所管路的管口和管子连接处，均应做防腐蚀、密封处理检查管口和管子连接处防腐蚀、密封处理情况C4管路接线盒安装4.3.61符合下列条件时，应在管路便于接线处装设接线盒：1）管子长度每超过30m，无弯曲时；2）管子长度每超过20m，有1个弯曲时；3）管子长度每超过10m，有2个弯曲时；4）管子长度每超过8m，有3个弯曲时检查管路的敷设情况，用尺测量管路的长度C4.3.72金属管子入盒，盒外侧应套锁母，内侧应装护口；在吊顶内敷设时，盒的内外侧均应套锁母；塑料管入盒应采取相应固定措施施工过程中检查管路的敷设情况，用手感检查管路的固定情况，检查隐蔽工程的检验记录C5槽盒敷设4.3.81槽盒敷设时，应在下列部位设置吊点或支点，吊杆直径不应小于6mm：1）槽盒始端、终端及接头处；2）槽盒转角或分支处；3）直线段不大于3m处检查槽盒吊点、支点设置情况，用卡尺测量吊杆的直径、用尺测量直线段吊点或支点的间距C4.3.92槽盒接口应平直、严密、槽盖应齐全、平整、无翘角，并列安装时，槽盖应便于开启检查槽盒安装情况，用手感检查槽盖开启情况C6系统线路的选择6.1导体材质3.5.1应选择铜芯导线或铜芯电缆对照设计文件，核查线路导体的材质0C
