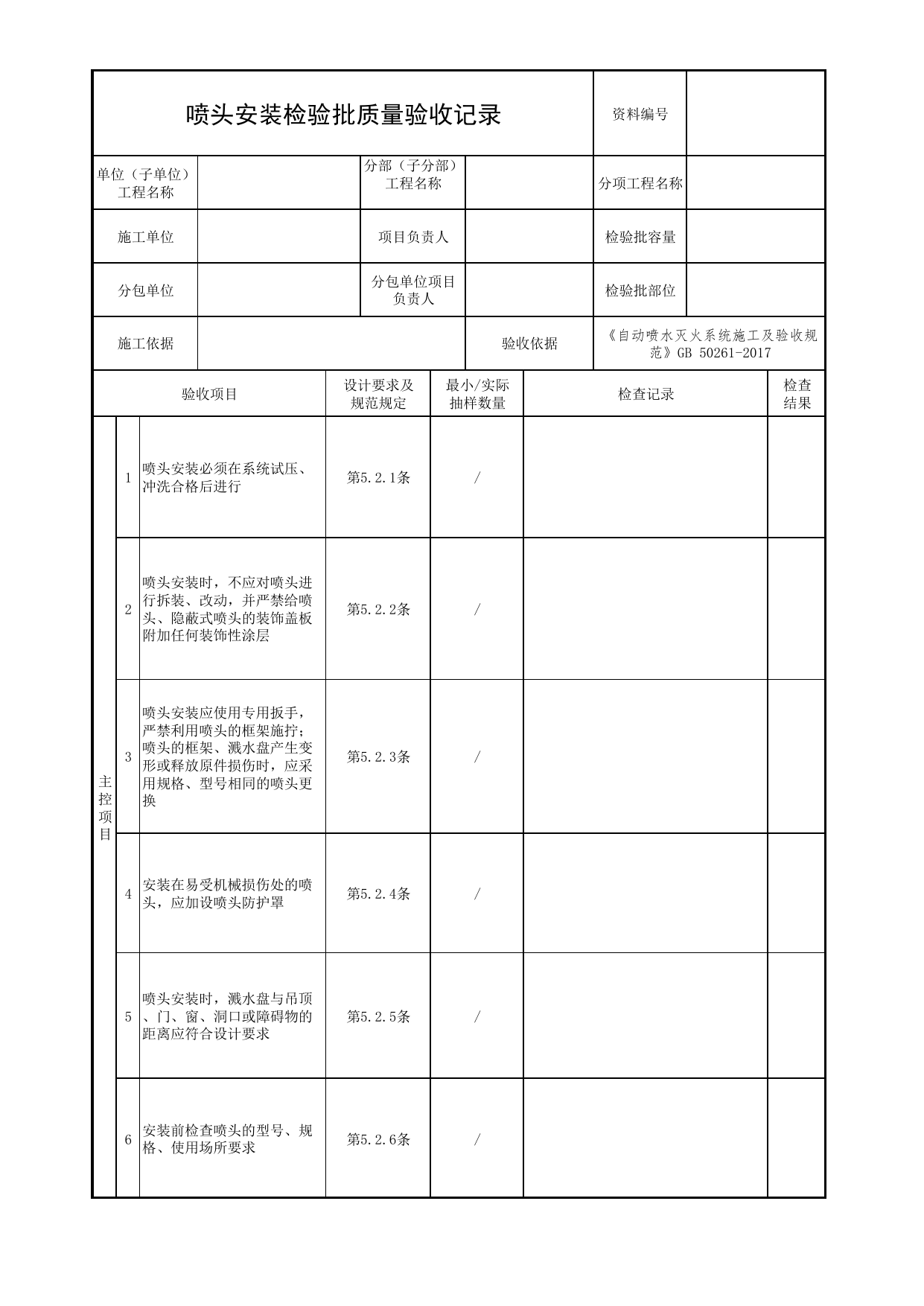

喷头安装检验批质量验收记录资料编号单位（子单位）工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据验收依据《自动喷水灭火系统施工及验收规范》GB50261-2017验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1喷头安装必须在系统试压、冲洗合格后进行第5.2.1条/2喷头安装时，不应对喷头进行拆装、改动，并严禁给喷头、隐蔽式喷头的装饰盖板附加任何装饰性涂层第5.2.2条/3喷头安装应使用专用扳手，严禁利用喷头的框架施拧；喷头的框架、溅水盘产生变形或释放原件损伤时，应采用规格、型号相同的喷头更换第5.2.3条/4安装在易受机械损伤处的喷头，应加设喷头防护罩第5.2.4条/5喷头安装时，溅水盘与吊顶、门、窗、洞口或障碍物的距离应符合设计要求第5.2.5条/6安装前检查喷头的型号、规格、使用场所要求第5.2.6条/喷头安装检验批质量验收记录资料编号验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果一般项目1当喷头的公称直径小于10mm时，应在配水干管或配水管上安装过滤器第5.2.7条/2当喷头溅水盘高于附近梁底或高于宽度小于1.2m的通风管道、排管、桥架腹面时，喷头溅水盘高于梁底、通风管道、排管、桥架腹面的最大垂直距离规定第5.2.8条/3当梁、通风管道、排管、桥架宽度大于1.2m时，增设的喷头应安装在其腹面以下部位第5.2.9条/4当喷头安装在不到顶的隔断附近时，喷头与隔断的水平距离和最小垂直距离的规定第5.2.10条/5下垂式早期抑制快速响应（ESFR）喷头溅水盘与顶板的距离应为150mm～360mm；直立式早期抑制快速响应（ESFR）喷头溅水盘与顶板的距离应为100mm～150mm第5.2.11条/6顶板处的障碍物与任何喷头的相对位置，应使喷头到障碍物底部的垂直距离（H）以及到障碍物边缘的水平距离（L）满足要求第5.2.12条/7早期抑制快速响应（ESFR）喷头与喷头下障碍物的距离要求第5.2.13条/8直立式早期抑制快速响应（ESFR）喷头下的障碍物要求第5.2.14条/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
