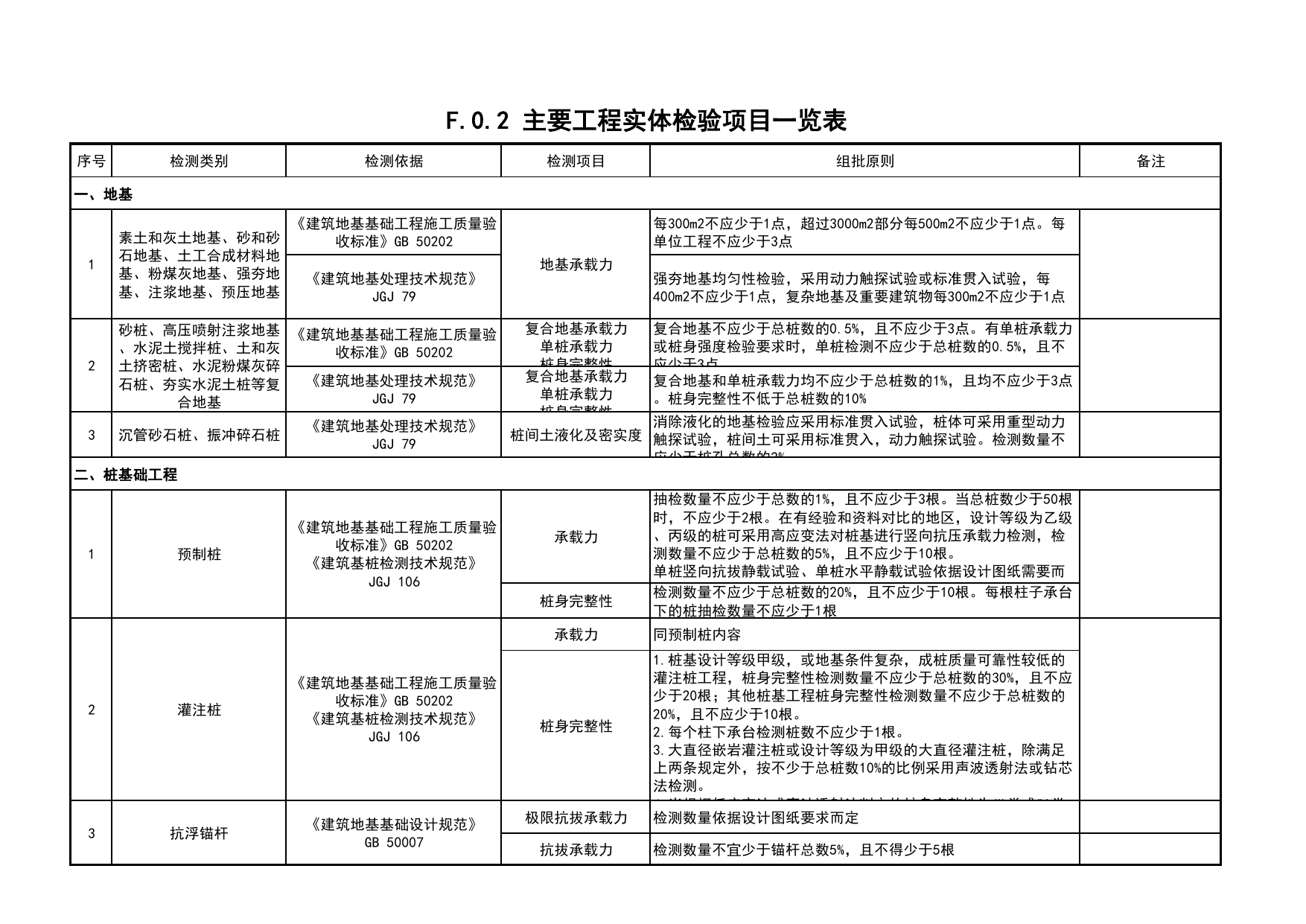

F.0.2主要工程实体检验项目一览表序号检测类别检测依据检测项目组批原则备注一、地基1素土和灰土地基、砂和砂石地基、土工合成材料地基、粉煤灰地基、强夯地基、注浆地基、预压地基《建筑地基基础工程施工质量验收标准》GB50202地基承载力每300m2不应少于1点，超过3000m2部分每500m2不应少于1点。每单位工程不应少于3点《建筑地基处理技术规范》JGJ79强夯地基均匀性检验，采用动力触探试验或标准贯入试验，每400m2不应少于1点，复杂地基及重要建筑物每300m2不应少于1点2砂桩、高压喷射注浆地基、水泥土搅拌桩、土和灰土挤密桩、水泥粉煤灰碎石桩、夯实水泥土桩等复合地基《建筑地基基础工程施工质量验收标准》GB50202复合地基承载力单桩承载力桩身完整性复合地基不应少于总桩数的0.5%，且不应少于3点。有单桩承载力或桩身强度检验要求时，单桩检测不应少于总桩数的0.5%，且不应少于3点《建筑地基处理技术规范》JGJ79复合地基承载力单桩承载力桩身完整性复合地基和单桩承载力均不应少于总桩数的1%，且均不应少于3点。桩身完整性不低于总桩数的10%3沉管砂石桩、振冲碎石桩《建筑地基处理技术规范》JGJ79桩间土液化及密实度消除液化的地基检验应采用标准贯入试验，桩体可采用重型动力触探试验，桩间土可采用标准贯入，动力触探试验。检测数量不应少于桩孔总数的2%二、桩基础工程1预制桩《建筑地基基础工程施工质量验收标准》GB50202《建筑基桩检测技术规范》JGJ106承载力抽检数量不应少于总数的1%，且不应少于3根。当总桩数少于50根时，不应少于2根。在有经验和资料对比的地区，设计等级为乙级、丙级的桩可采用高应变法对桩基进行竖向抗压承载力检测，检测数量不应少于总桩数的5%，且不应少于10根。单桩竖向抗拔静载试验、单桩水平静载试验依据设计图纸需要而定桩身完整性检测数量不应少于总桩数的20%，且不应少于10根。每根柱子承台下的桩抽检数量不应少于1根2灌注桩《建筑地基基础工程施工质量验收标准》GB50202《建筑基桩检测技术规范》JGJ106承载力同预制桩内容桩身完整性1.桩基设计等级甲级，或地基条件复杂，成桩质量可靠性较低的灌注桩工程，桩身完整性检测数量不应少于总桩数的30%，且不应少于20根；其他桩基工程桩身完整性检测数量不应少于总桩数的20%，且不应少于10根。2.每个柱下承台检测桩数不应少于1根。3.大直径嵌岩灌注桩或设计等级为甲级的大直径灌注桩，除满足上两条规定外，按不少于总桩数10%的比例采用声波透射法或钻芯法检测。4.当根据低应变法或声波透射法判定的桩身完整性为Ⅲ类或Ⅳ类3抗浮锚杆《建筑地基基础设计规范》GB50007极限抗拔承载力检测数量依据设计图纸要求而定抗拔承载力检测数量不宜少于锚杆总数5%，且不得少于5根续表F.0.2序号检测类别检测依据检测项目组批原则备注三、钢筋连接接头1钢筋电阻点焊接头《钢筋焊接及验收规程》JGJ18拉伸试验剪切试验凡钢筋牌号、直径及尺寸相同的焊接骨架和焊接网应视为同一类型制品，且每300件作为一批，一周内不足300件的亦应按一批计算现场抽检2钢筋闪光对焊接头抗拉强度弯曲试验同一台班内，由同一个焊工完成的300个同牌号、同直径钢筋焊接接头应作为一批。当同一台班内焊接接头数量较少，可在一周之内累计计算；累计仍不足300个接头时应按一批计现场抽检3箍筋闪光对焊接头拉伸试验同一台班内，由同一个焊工完成的600个同牌号、同直径箍筋闪光对焊接头作为一个检验批；如超过600个接头，其超出部分可以与下一台班完成接头累计计算现场抽检4钢筋电弧焊接头《钢筋焊接及验收规程》JGJ18拉伸试验现浇混凝土结构中，应以300个同牌号钢筋、同形式接头作为一批；在房屋结构中，应在不超过连续二楼层中300个同牌号钢筋、同形式接头作为一批；装配式结构中，可按生产条件制作模拟件现场抽检5钢筋电渣压力焊接头拉伸试验（抗拉强度）现浇混凝土结构中，应以300个同牌号钢筋、同形式接头作为一批；在房屋结构中，应在不超过连续二楼层中300个同牌号钢筋、同形式接头作为一批，当不足300个接头时，仍应作为一批现场抽检6钢筋气压焊接头拉伸试验弯曲试验现浇混凝土结构中，应以300个同牌号钢筋、同形式接头作为一批；在房屋结构中，应在不超过连续二楼层中300个同牌号钢筋、同形式接头作为一批，当不足300个接头时，仍应作为一批现场抽检7预埋件钢筋T型接头拉伸试验以300件同类型预埋件作为一批，一周内连续焊接时，可累计计算，当不足300件时，亦按一批计算现场抽检8机械连接现场抽检《钢筋机械连接技术规程》JGJ107抗拉强度同一施工条件下采用同一批材料的同等级、同形式、同规格接头，应以500个为一个验收批进行检验与验收，不足500个也应作为一个验收批；当验收批接头数量少于200个时，抽取2个试件做极限抗拉强度试验可按照规范要求扩大检验批续表F.0.2序号检测类别检测依据检测项目组批原则备注四、混凝土结构工程1实体混凝土强度结构实体（600℃·d）同条件养护试件《混凝土结构工程施工质量验收规范》GB50204《混凝土强度检验评定标准》GB/T50107抗压强度同一强度等级的同条件养护试件，不宜少于10组，且不应少于3组。每连续两层楼取样不应少于1组；每2000m3取样不得少于1组试件养护期限应根据标养试块的养护龄期换算2实体混凝土强度《混凝土结构工程施工质量验收规范》GB50204回弹、钻芯法检测混凝土抗压强度同一混凝土强度等级的柱、梁、板、墙，抽取最小数量不宜抽取截面高度小于300mm的梁和边长小于300mm的柱。回弹构件抽取最小数量按《混凝土结构工程施工质量验收规范》GB50204附录D表D.0.1执行《回弹法、超声回弹综合法检测泵送混凝土抗压强度技术规程》DB11/T1446回弹法检测混凝土抗压强度单个构件检测；批量检测时，应随机抽取构件并使所抽构件具有代表性，抽检数量不宜少于同批构件总数的30%且不宜少于10件。当检验批构件数量大于30个时，抽检的构件数量可按《建筑结构检测技术标准》GB/T50344和《混凝土结构现场检测技术标准》GB/T50784的规定执行批量检测适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的一批同类构件的检测《回弹法检测混凝土抗压强度技术规程》JGJ/T23回弹法检测混凝土抗压强度单个构件检测；批量检测时，应随机抽取构件并使所抽构件具有代表性，抽检数量不宜少于同批构件总数的30%且不宜少于10件。当检验批构件数量大于30个时，抽样构件数量可适当调整，并不得少于国家现行有关标准规定的最少抽样数量3混凝土结构实体钢筋保护层《混凝土结构工程施工质量验收规范》GB50204钢筋保护层厚度检验对非悬挑梁板类构件，应抽取构件数量的2%且不少于5个构件进行检测；对悬挑梁，应抽取构件数量的5%且不少于10个构件进行检测；当悬挑梁数量少于10个时应全数检查；对悬挑板，应抽取数量的10%且不少于20个构件进行检查；当悬挑构件少于20个时，应全数检查4混凝土结构实体位置与尺寸偏差《混凝土结构工程施工质量验收规范》GB50204结构位置与尺寸偏差梁、柱应抽取构件数量的1%，且不应少于3个构件；墙、板应按有代表性的自然间抽取1%，且不应少于3间；层高应按有代表性的自然间抽查1%，且不少于3间可施工单位实施现场检验续表F.0.2序号检测类别检测依据检测项目组批原则备注五、钢结构工程1焊缝《钢结构工程施工质量验收标准》GB50205《钢结构通用规范》GB55006内部缺陷无损检测一、二级焊缝检测比例分别为100%、20%。（二级焊缝检测比例的计数方法应按以下原则确定：工厂制作焊缝按照焊缝长度计算百分比，且探伤长度不小于200mm，当焊缝长度小于200mm时，应对整条焊缝探伤；现场安装焊缝应按照同一类型、同一施焊条件的焊缝条数计算百分比，且不应少于3条焊缝。）可施工单位实施或委托第三方检测一级焊缝按不少于被检测焊缝处数的20%抽检；二级焊缝按不少于被检测焊缝处数的5%抽检建设单位委托第三方检测机构2钢结构防火涂料《钢结构工程施工质量验收标准》GB50205《建筑钢结构防火技术规范》GB51249涂层厚度按构件数抽查10%，且同类构件不应少于3件1.见证检测2.可施工单位实施或委托第三方检测3防腐涂层厚度检测《钢结构工程施工质量验收标准》GB50205防腐涂层厚度按构件数抽查10%，且同类构件不应少于3件4金属屋面系统《钢结构工程施工质量验收标准》GB50205抗风揭性能检测每金属屋面系统3组（个）试件（属下列情况之一，应进行检测：①建筑结构安全等级为一级；②防水等级Ⅰ、Ⅱ的大型公建（构）筑物；③采用新材料、新板型或新构造；④设计文件提出检测要求的。）5涂层附着力测试《钢结构工程施工质量验收标准》GB50205涂层附着力按构件数抽查1%，且不应少于3件，每件测3处1.见证检测2.可施工单位自检或委托第三方检测续表F.0.2序号检测类别检测依据检测项目组批原则备注六、装配式结构工程1钢筋灌浆套筒连接平行试件《钢筋套筒灌浆连接应用技术规程（2023年版）》JGJ355抗拉强度不超过四个楼层的同一批号、同一类型、同一强度等级、同一规格的接头试件，不超过1000个为一批，每批制作3个对中连接接头试件。所有接头试件都应在监理单位或者建设单位的见证下由现场灌浆人员随施工进度平行制作，不得提前制作《装配式混凝土结构工程施工与质量验收规程》DB11/T1030钢筋接头力学性能按同一工程、同一牌号和同一规格的钢筋，施工过程中应按批留置制作3个平行试件2外墙板接缝的防水性能《装配式混凝土结构工程施工与质量验收规程》DB11/T1030淋水试验按批检验。每1000m2外墙（含窗）面积应划分为一个检验批，不足1000m2时也应划分为一个检验批；每个检验批、每100m2应至少抽查一处，抽查部位应由相邻两层4块墙板形成的水平和竖向十字接缝区域，面积不得少于10m23灌浆饱满性实体检验《钢筋套筒灌浆连接应用技术规程（2023年版）》JGJ355灌浆饱满度外观全数检查。对灌浆饱满性进行实体抽检，现浇与预制转换层应抽取预制构件数不少于5件且不少于15个灌浆套简，每个灌浆套筒检查1个点；其他楼层如施工记录、灌浆施工质量检查记录、影像资料齐全并可证明施工质量，且100%灌浆套筒已按JGJ355第6.3.9A条的规定进行监测，可不进行灌浆饱满性实体抽检。现浇与预制转换层应100%监测；其余楼层宜抽取不少于灌浆套简总数的20%，且每个构件宜抽取不少于3个灌浆套筒，其中每个外墙构件宜抽取不少于5个灌浆套筒灌浆施工中，应采用方便观察且有补浆功能的器具或其他可靠手段对钢筋套筒灌浆连接接头的灌浆饱满性进行监测，并将监测结果记入灌浆施工质量检查记录《混凝土结构工程施工质量验收规范》GB50204《钢筋套筒灌浆连接技术规程》DB11/T1470/套筒灌浆连接装配首层首段，外墙灌浆接头随机取样不得少于一组3个，内墙灌浆接头随机取样不得少于一组3个，每个钻取不同工作班次和不同预制墙的不同灌浆接头，框架柱每种规格灌浆接头随机取样不得少于一组3个，每个钻取不同工作班次和不同预制柱的不同灌浆接头
