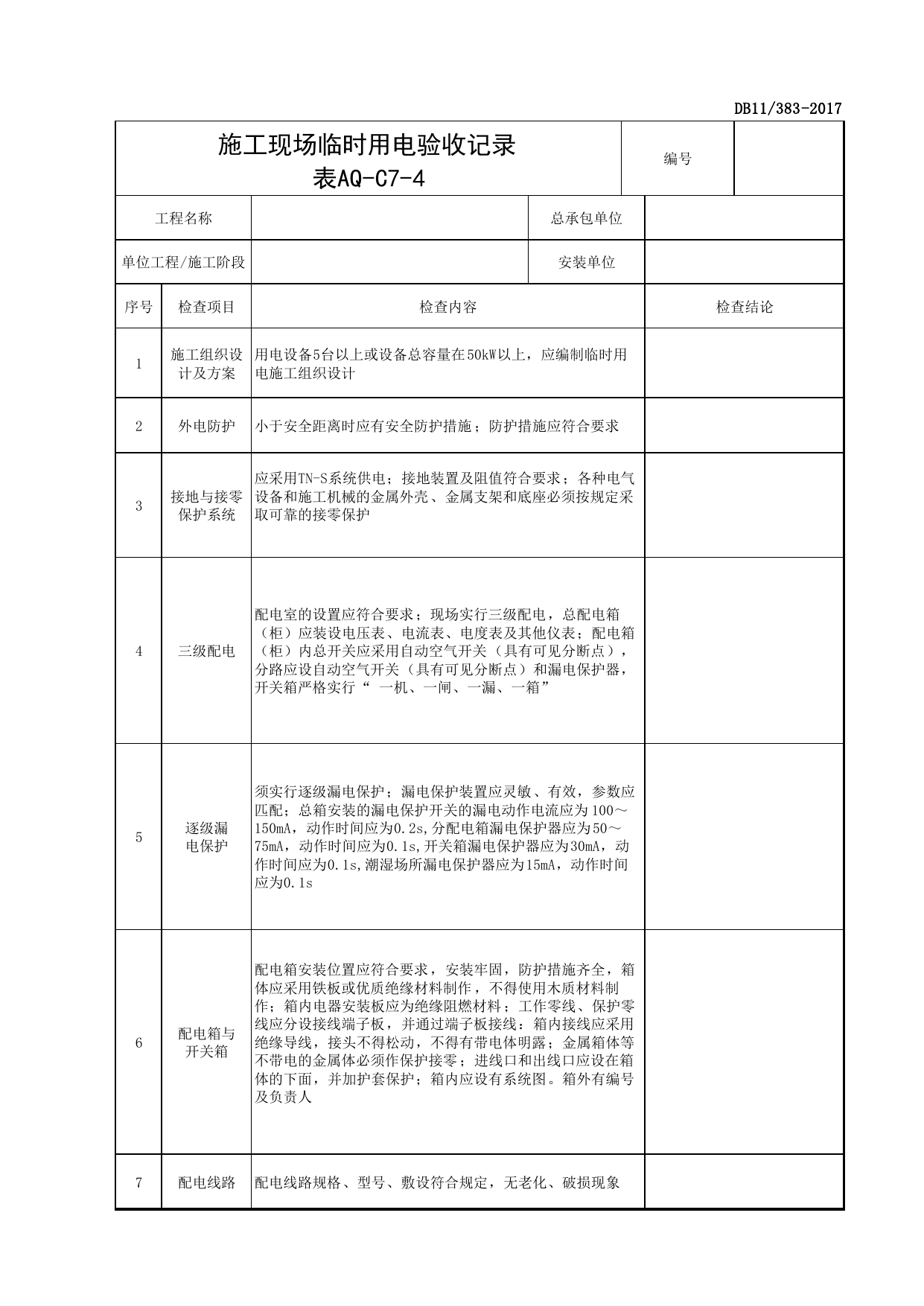

DB11/383-2017施工现场临时用电验收记录编号表AQ-C7-4工程名称总承包单位单位工程/施工阶段安装单位序号检查项目检查内容检查结论1施工组织设计及方案用电设备5台以上或设备总容量在50kW以上，应编制临时用电施工组织设计2外电防护小于安全距离时应有安全防护措施；防护措施应符合要求3接地与接零保护系统应采用TN-S系统供电；接地装置及阻值符合要求；各种电气设备和施工机械的金属外壳、金属支架和底座必须按规定采取可靠的接零保护4三级配电配电室的设置应符合要求；现场实行三级配电，总配电箱（柜）应装设电压表、电流表、电度表及其他仪表；配电箱（柜）内总开关应采用自动空气开关（具有可见分断点），分路应设自动空气开关（具有可见分断点）和漏电保护器，开关箱严格实行“一机、一闸、一漏、一箱”5逐级漏电保护须实行逐级漏电保护；漏电保护装置应灵敏、有效，参数应匹配；总箱安装的漏电保护开关的漏电动作电流应为100～150mA，动作时间应为0.2s,分配电箱漏电保护器应为50～75mA，动作时间应为0.1s,开关箱漏电保护器应为30mA，动作时间应为0.1s,潮湿场所漏电保护器应为15mA，动作时间应为0.1s6配电箱与开关箱配电箱安装位置应符合要求，安装牢固，防护措施齐全，箱体应采用铁板或优质绝缘材料制作，不得使用木质材料制作；箱内电器安装板应为绝缘阻燃材料；工作零线、保护零线应分设接线端子板，并通过端子板接线：箱内接线应采用绝缘导线，接头不得松动，不得有带电体明露；金属箱体等不带电的金属体必须作保护接零；进线口和出线口应设在箱体的下面，并加护套保护；箱内应设有系统图。箱外有编号及负责人7配电线路配电线路规格、型号、敷设符合规定，无老化、破损现象DB11/383-2017续表AQ-C7-48其他照明灯具金属外壳按规定作保护接零，低压照明电源电压不应超过36V；低压变压器应设专用配电箱；交流电焊机须装设专用防二次触电保护装置，焊把线应双线到位、无破损。9其他增加的验收项目10验收结论：年月日验收人签名总承包单位项目电气技术负责人或项目技术负责人项目经理部临电施工组织设计（方案）编制人安装单位其它监理单位意见：监理工程师（签字）：年月日注：1其他单位包括分包单位、使用单位等。2本表由施工单位填报，监理单位、施工单位各存一份。3表中施工阶段分为结构施工阶段和装修施工阶段。
