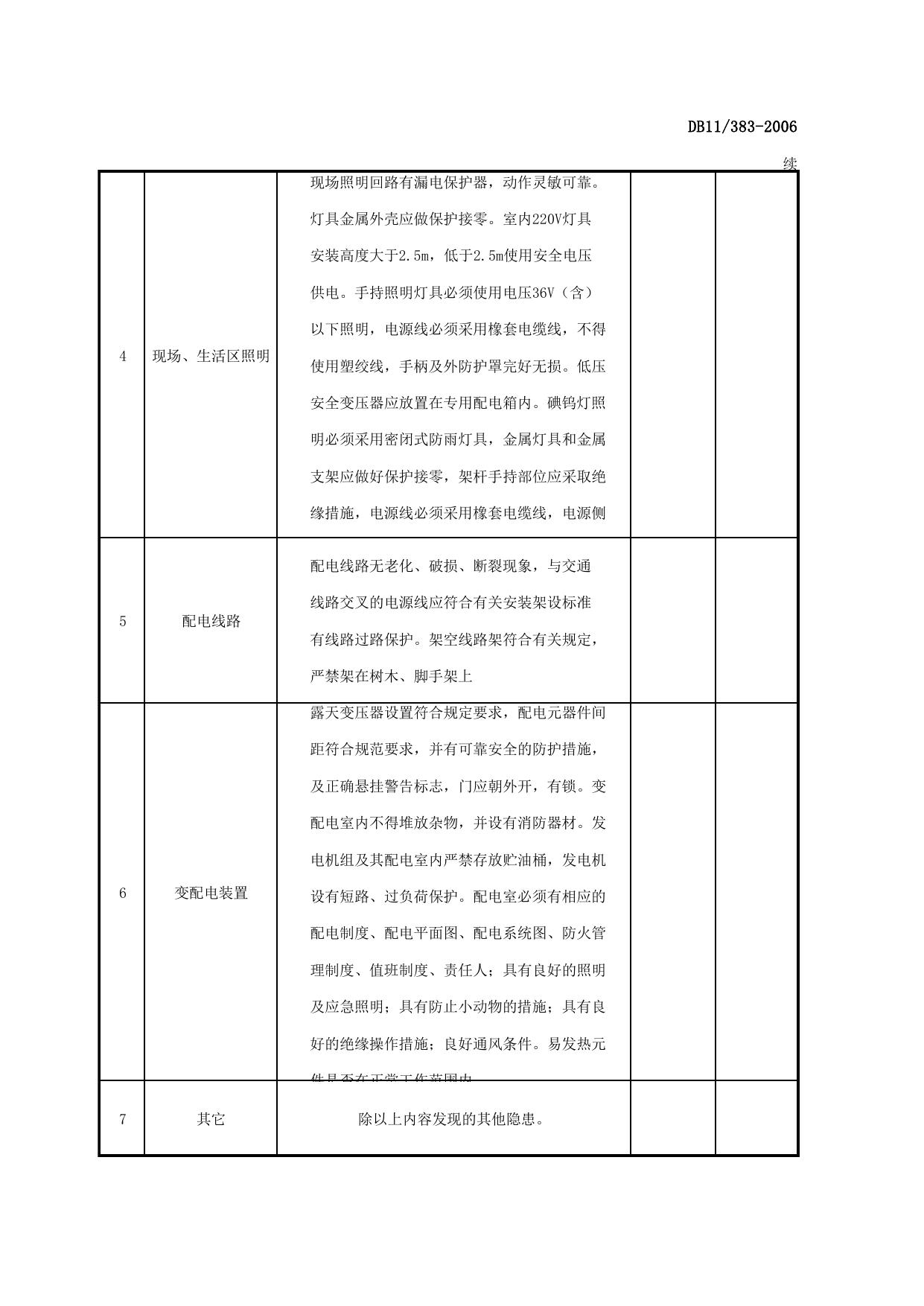

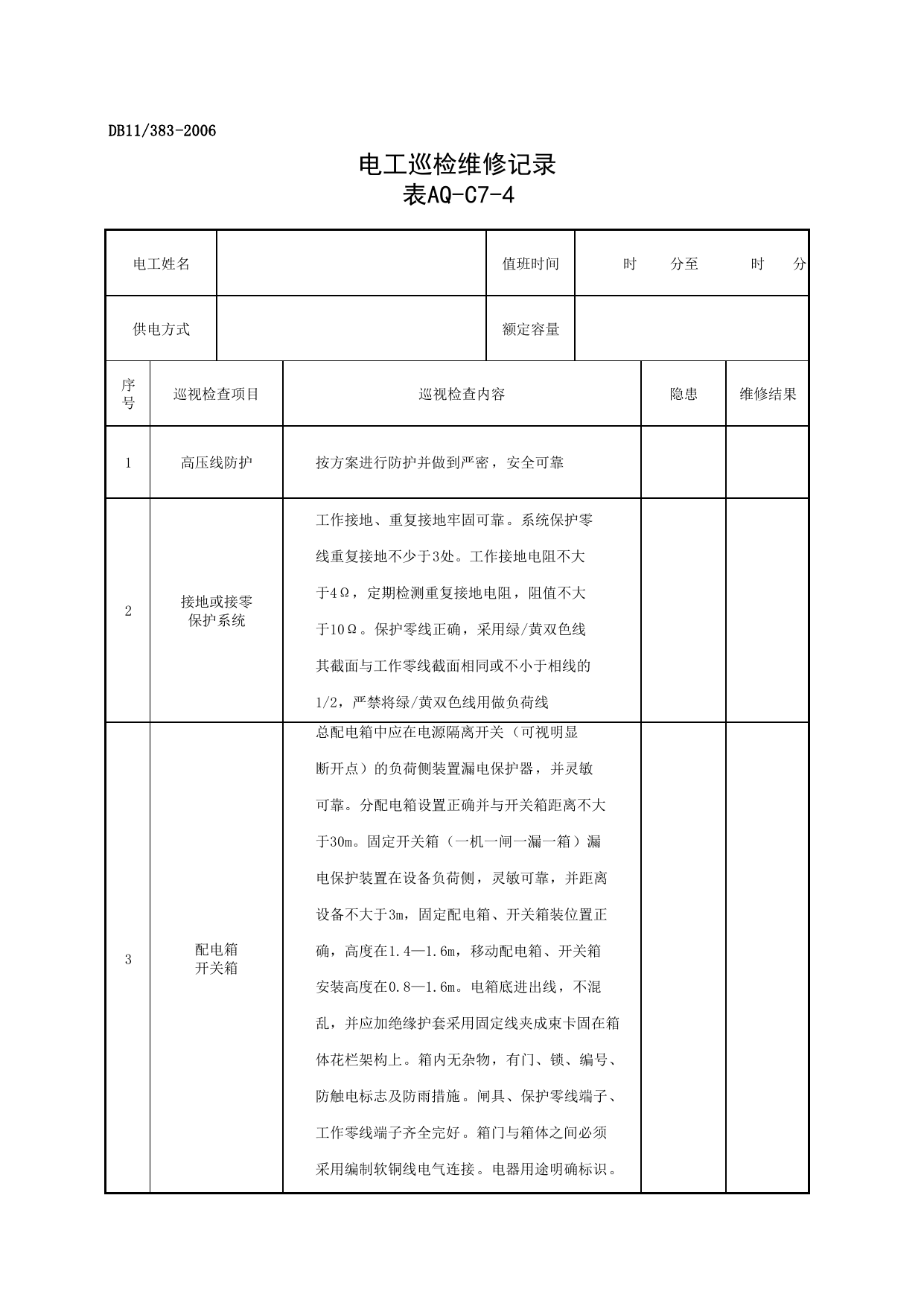

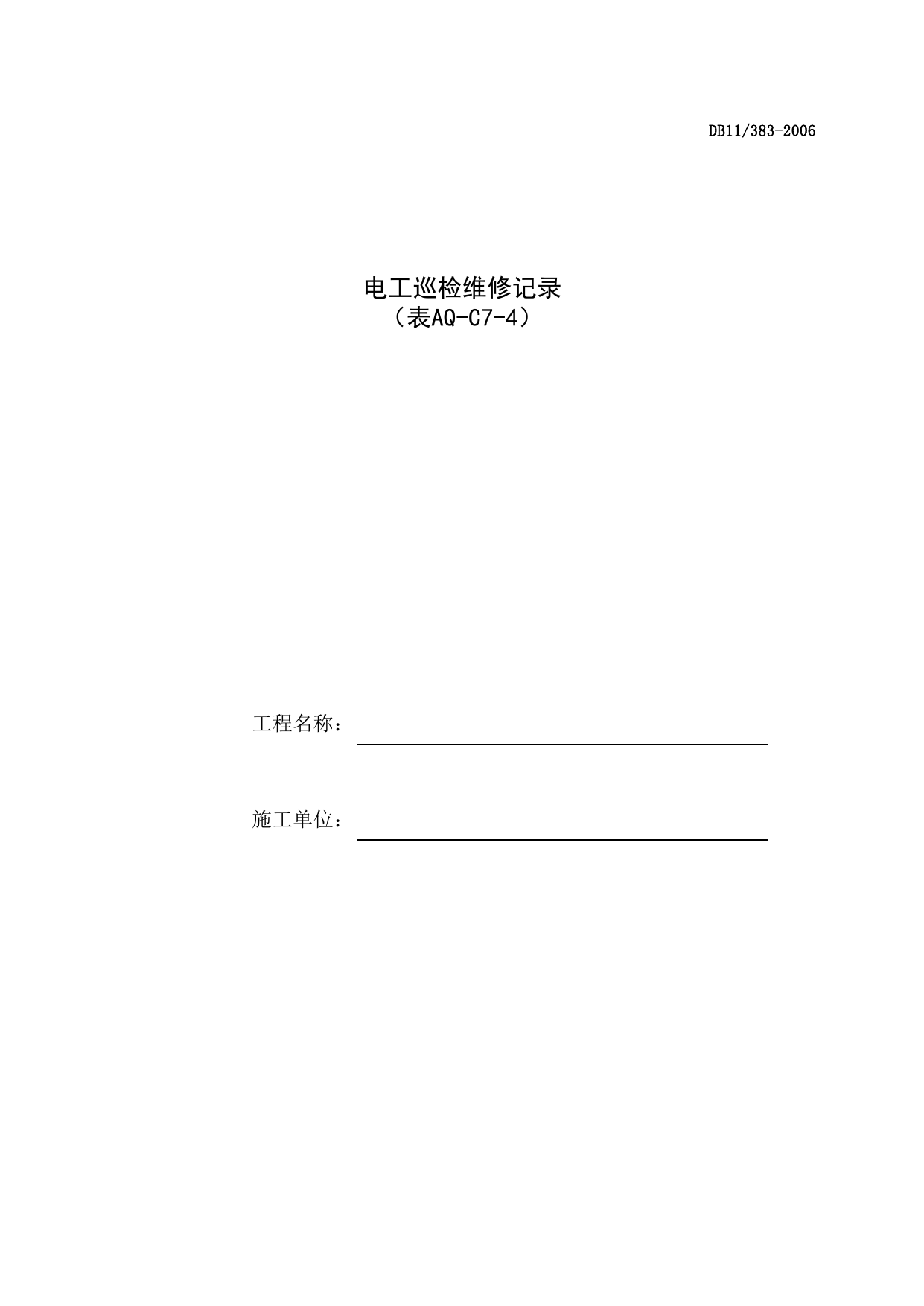

DB11/383-2006电工巡检维修记录（表AQ-C7-4）工程名称：施工单位：DB11/383-2006电工巡检维修记录表AQ-C7-4电工姓名值班时间时分至时分供电方式额定容量序号巡视检查项目巡视检查内容隐患维修结果1高压线防护按方案进行防护并做到严密，安全可靠2接地或接零保护系统工作接地、重复接地牢固可靠。系统保护零线重复接地不少于3处。工作接地电阻不大于4Ω，定期检测重复接地电阻，阻值不大于10Ω。保护零线正确，采用绿/黄双色线其截面与工作零线截面相同或不小于相线的1/2，严禁将绿/黄双色线用做负荷线3配电箱开关箱总配电箱中应在电源隔离开关（可视明显断开点）的负荷侧装置漏电保护器，并灵敏可靠。分配电箱设置正确并与开关箱距离不大于30m。固定开关箱（一机一闸一漏一箱）漏电保护装置在设备负荷侧，灵敏可靠，并距离设备不大于3m，固定配电箱、开关箱装位置正确，高度在1.4—1.6m，移动配电箱、开关箱安装高度在0.8—1.6m。电箱底进出线，不混乱，并应加绝缘护套采用固定线夹成束卡固在箱体花栏架构上。箱内无杂物，有门、锁、编号、防触电标志及防雨措施。闸具、保护零线端子、工作零线端子齐全完好。箱门与箱体之间必须采用编制软铜线电气连接。电器用途明确标识。DB11/383-2006续4现场、生活区照明现场照明回路有漏电保护器，动作灵敏可靠。灯具金属外壳应做保护接零。室内220V灯具安装高度大于2.5m，低于2.5m使用安全电压供电。手持照明灯具必须使用电压36V（含）以下照明，电源线必须采用橡套电缆线，不得使用塑绞线，手柄及外防护罩完好无损。低压安全变压器应放置在专用配电箱内。碘钨灯照明必须采用密闭式防雨灯具，金属灯具和金属支架应做好保护接零，架杆手持部位应采取绝缘措施，电源线必须采用橡套电缆线，电源侧5配电线路配电线路无老化、破损、断裂现象，与交通线路交叉的电源线应符合有关安装架设标准有线路过路保护。架空线路架符合有关规定，严禁架在树木、脚手架上6变配电装置露天变压器设置符合规定要求，配电元器件间距符合规范要求，并有可靠安全的防护措施，及正确悬挂警告标志，门应朝外开，有锁。变配电室内不得堆放杂物，并设有消防器材。发电机组及其配电室内严禁存放贮油桶，发电机设有短路、过负荷保护。配电室必须有相应的配电制度、配电平面图、配电系统图、防火管理制度、值班制度、责任人；具有良好的照明及应急照明；具有防止小动物的措施；具有良好的绝缘操作措施；良好通风条件。易发热元件是否在正常工作范围内7其它除以上内容发现的其他隐患。
