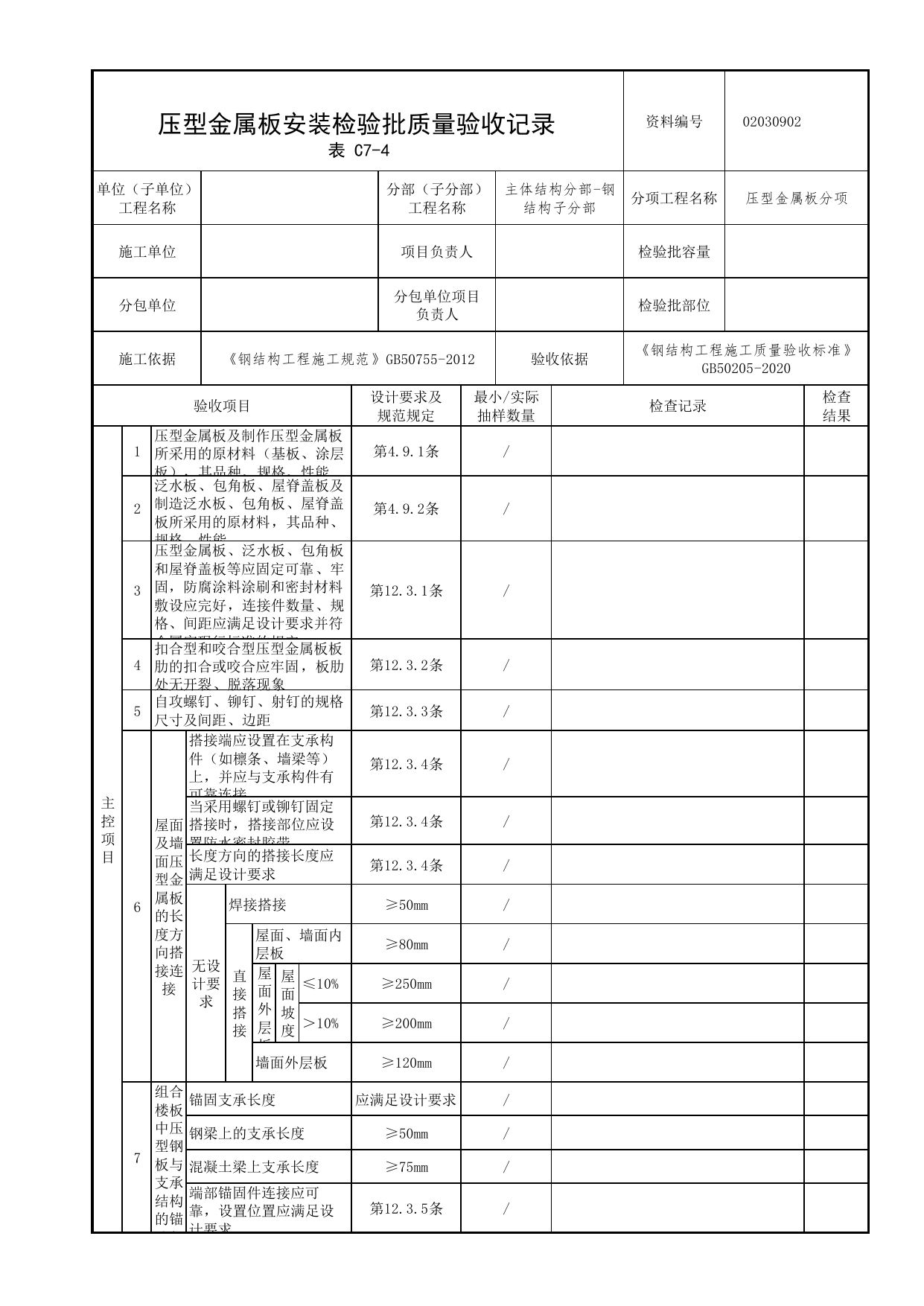

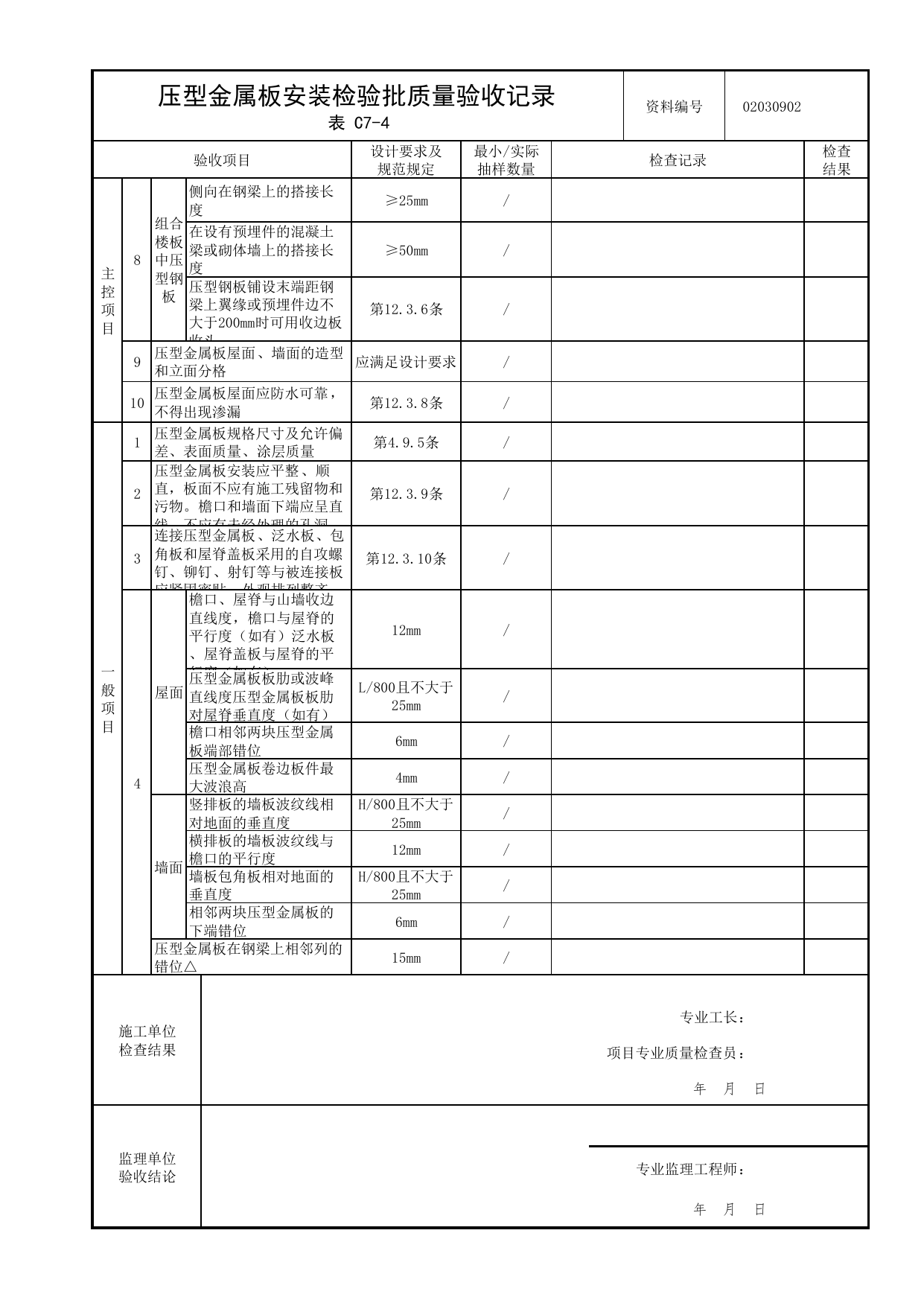

压型金属板安装检验批质量验收记录资料编号02030902表C7-4单位（子单位）工程名称分部（子分部）工程名称主体结构分部-钢结构子分部分项工程名称压型金属板分项施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据《钢结构工程施工规范》GB50755-2012验收依据《钢结构工程施工质量验收标准》GB50205-2020验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1压型金属板及制作压型金属板所采用的原材料（基板、涂层板），其品种、规格、性能第4.9.1条/2泛水板、包角板、屋脊盖板及制造泛水板、包角板、屋脊盖板所采用的原材料，其品种、规格、性能第4.9.2条/3压型金属板、泛水板、包角板和屋脊盖板等应固定可靠、牢固，防腐涂料涂刷和密封材料敷设应完好，连接件数量、规格、间距应满足设计要求并符合国家现行标准的规定第12.3.1条/4扣合型和咬合型压型金属板板肋的扣合或咬合应牢固，板肋处无开裂、脱落现象第12.3.2条/5自攻螺钉、铆钉、射钉的规格尺寸及间距、边距第12.3.3条/6屋面及墙面压型金属板的长度方向搭接连接搭接端应设置在支承构件（如檩条、墙梁等）上，并应与支承构件有可靠连接第12.3.4条/当采用螺钉或铆钉固定搭接时，搭接部位应设置防水密封胶带第12.3.4条/长度方向的搭接长度应满足设计要求第12.3.4条/无设计要求焊接搭接≥50mm/直接搭接屋面、墙面内层板≥80mm/屋面外层板屋面坡度≤10%≥250mm/＞10%≥200mm/墙面外层板≥120mm/7组合楼板中压型钢板与支承结构的锚固锚固支承长度应满足设计要求/钢梁上的支承长度≥50mm/混凝土梁上支承长度≥75mm/端部锚固件连接应可靠，设置位置应满足设计要求第12.3.5条/压型金属板安装检验批质量验收记录资料编号02030902表C7-4验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目8组合楼板中压型钢板侧向在钢梁上的搭接长度≥25mm/在设有预埋件的混凝土梁或砌体墙上的搭接长度≥50mm/压型钢板铺设末端距钢梁上翼缘或预埋件边不大于200mm时可用收边板收头第12.3.6条/9压型金属板屋面、墙面的造型和立面分格应满足设计要求/10压型金属板屋面应防水可靠，不得出现渗漏第12.3.8条/一般项目1压型金属板规格尺寸及允许偏差、表面质量、涂层质量第4.9.5条/2压型金属板安装应平整、顺直，板面不应有施工残留物和污物。檐口和墙面下端应呈直线，不应有未经处理的孔洞第12.3.9条/3连接压型金属板、泛水板、包角板和屋脊盖板采用的自攻螺钉、铆钉、射钉等与被连接板应紧固密贴，外观排列整齐第12.3.10条/4屋面檐口、屋脊与山墙收边直线度，檐口与屋脊的平行度（如有）泛水板、屋脊盖板与屋脊的平行度（如有）12mm/压型金属板板肋或波峰直线度压型金属板板肋对屋脊垂直度（如有）L/800且不大于25mm/檐口相邻两块压型金属板端部错位6mm/压型金属板卷边板件最大波浪高4mm/墙面竖排板的墙板波纹线相对地面的垂直度H/800且不大于25mm/横排板的墙板波纹线与檐口的平行度12mm/墙板包角板相对地面的垂直度H/800且不大于25mm/相邻两块压型金属板的下端错位6mm/压型金属板在钢梁上相邻列的错位△15mm/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
