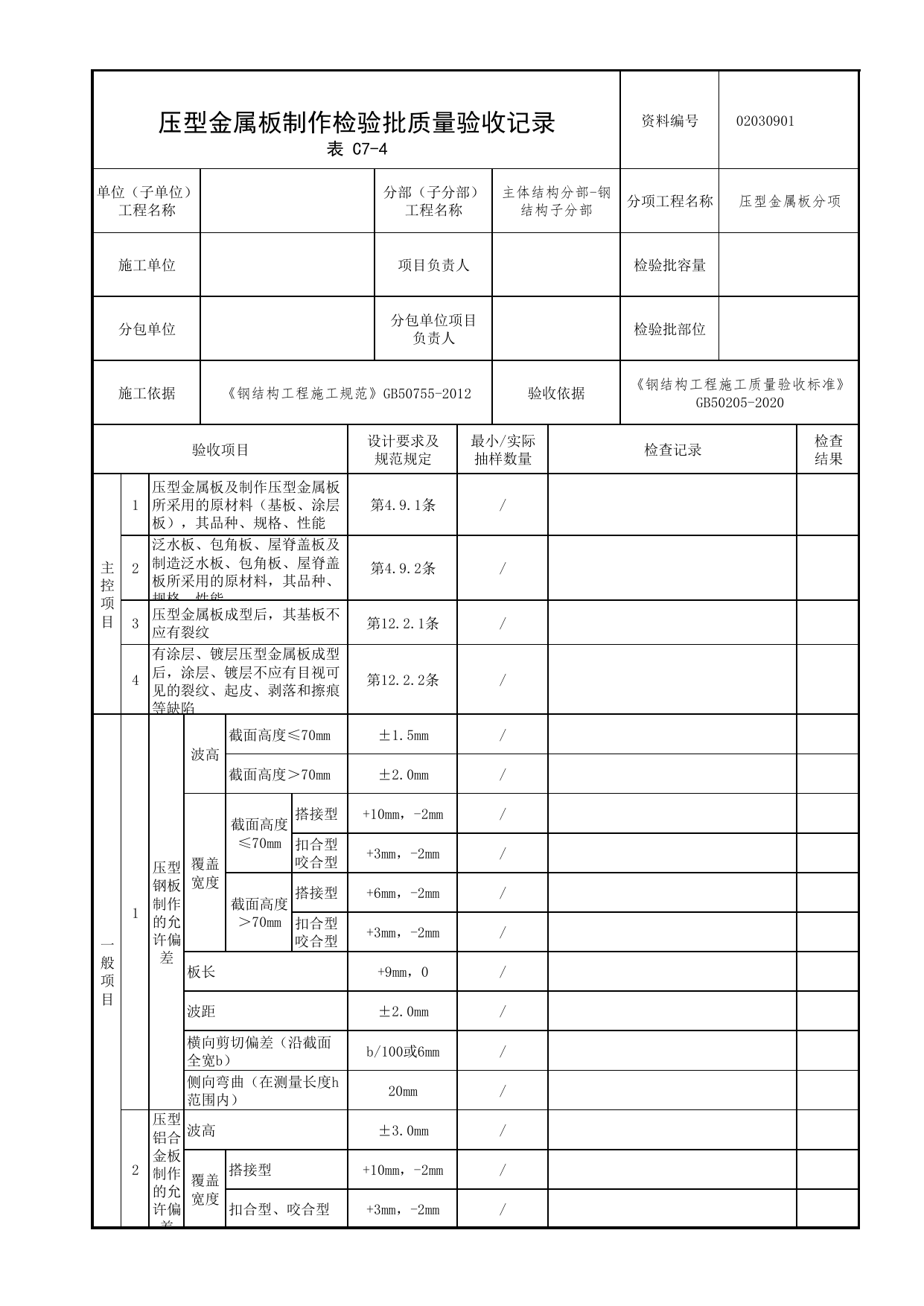

压型金属板制作检验批质量验收记录资料编号02030901表C7-4单位（子单位）工程名称分部（子分部）工程名称主体结构分部-钢结构子分部分项工程名称压型金属板分项施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据《钢结构工程施工规范》GB50755-2012验收依据《钢结构工程施工质量验收标准》GB50205-2020验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1压型金属板及制作压型金属板所采用的原材料（基板、涂层板），其品种、规格、性能第4.9.1条/2泛水板、包角板、屋脊盖板及制造泛水板、包角板、屋脊盖板所采用的原材料，其品种、规格、性能第4.9.2条/3压型金属板成型后，其基板不应有裂纹第12.2.1条/4有涂层、镀层压型金属板成型后，涂层、镀层不应有目视可见的裂纹、起皮、剥落和擦痕等缺陷第12.2.2条/一般项目1压型钢板制作的允许偏差波高截面高度≤70mm±1.5mm/截面高度＞70mm±2.0mm/覆盖宽度截面高度≤70mm搭接型+10mm，-2mm/扣合型咬合型+3mm，-2mm/截面高度＞70mm搭接型+6mm，-2mm/扣合型咬合型+3mm，-2mm/板长+9mm，0/波距±2.0mm/横向剪切偏差（沿截面全宽b）b/100或6mm/侧向弯曲（在测量长度h范围内）20mm/2压型铝合金板制作的允许偏差波高±3.0mm/覆盖宽度搭接型+10mm，-2mm/扣合型、咬合型+3mm，-2mm/压型金属板制作检验批质量验收记录资料编号02030901表C7-4验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果一般项目2压型铝合金板制作的允许偏差板长+25mm，0/波距±3mm/压型铝合金板边缘波浪高度（每米长度内）≤5mm/压型铝合金板纵向弯曲每米长度内（距端部250mm内除外）≤5mm/压型铝合金板侧向弯曲每米长度内≤4mm/任意10m长度内≤20mm/3泛水板、包角板、屋脊盖板几何尺寸的允许偏差板长±6mm/折弯面宽度±2mm/折弯面夹角≤2°/4压型金属板成型后，板面应平直，无明显翘曲；表面应清洁，无油污、无明显划痕、磕伤等。切口应平直，切面整齐，板边无明显翘角、凹凸与波浪形，且不应有皱褶第12.2.5条/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
