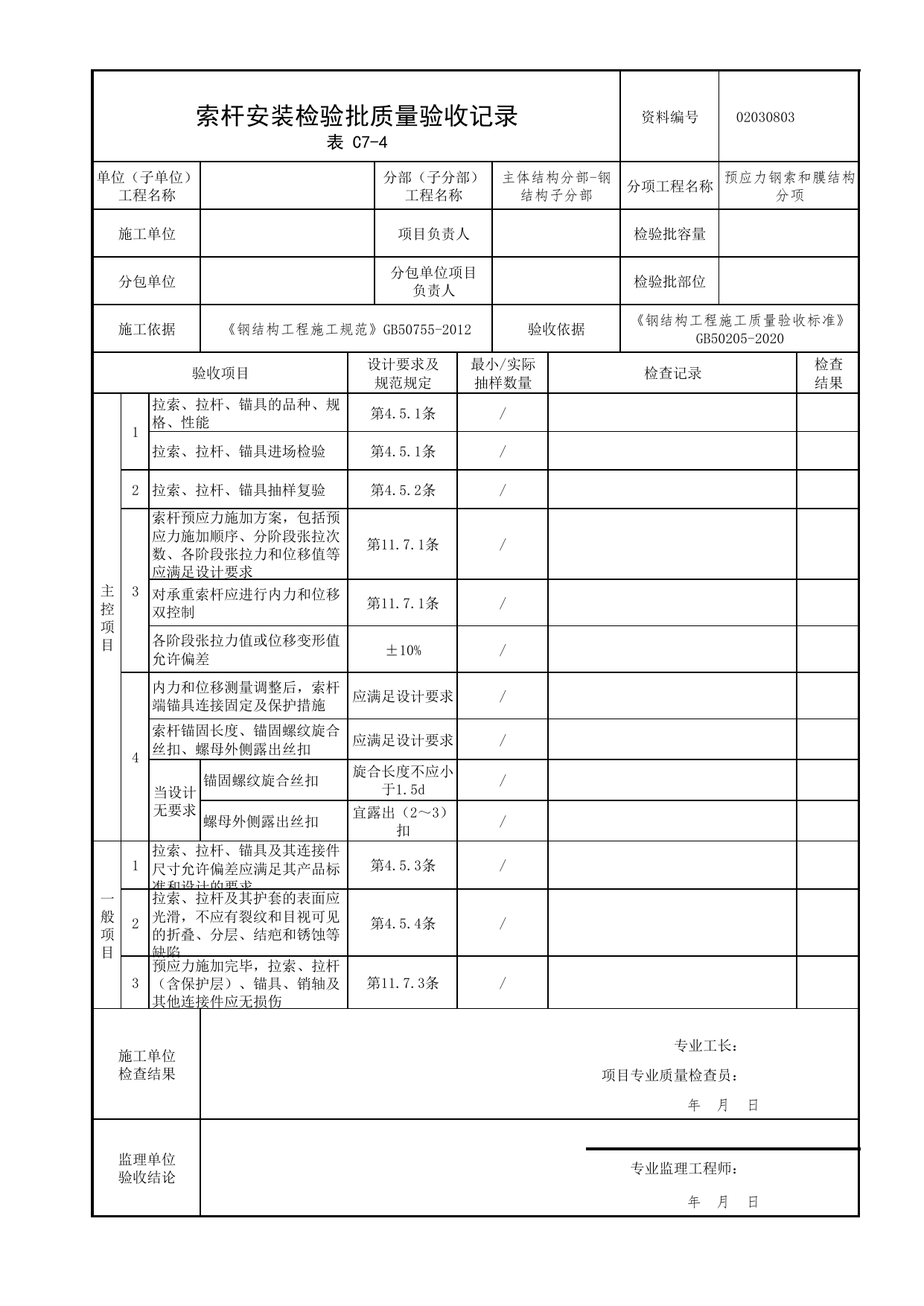

索杆安装检验批质量验收记录资料编号02030803表C7-4单位（子单位）工程名称分部（子分部）工程名称主体结构分部-钢结构子分部分项工程名称预应力钢索和膜结构分项施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据《钢结构工程施工规范》GB50755-2012验收依据《钢结构工程施工质量验收标准》GB50205-2020验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1拉索、拉杆、锚具的品种、规格、性能第4.5.1条/拉索、拉杆、锚具进场检验第4.5.1条/2拉索、拉杆、锚具抽样复验第4.5.2条/3索杆预应力施加方案，包括预应力施加顺序、分阶段张拉次数、各阶段张拉力和位移值等应满足设计要求第11.7.1条/对承重索杆应进行内力和位移双控制第11.7.1条/各阶段张拉力值或位移变形值允许偏差±10%/4内力和位移测量调整后，索杆端锚具连接固定及保护措施应满足设计要求/索杆锚固长度、锚固螺纹旋合丝扣、螺母外侧露出丝扣应满足设计要求/当设计无要求锚固螺纹旋合丝扣旋合长度不应小于1.5d/螺母外侧露出丝扣宜露出（2～3）扣/一般项目1拉索、拉杆、锚具及其连接件尺寸允许偏差应满足其产品标准和设计的要求第4.5.3条/2拉索、拉杆及其护套的表面应光滑，不应有裂纹和目视可见的折叠、分层、结疤和锈蚀等缺陷第4.5.4条/3预应力施加完毕，拉索、拉杆（含保护层）、锚具、销轴及其他连接件应无损伤第11.7.3条/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
