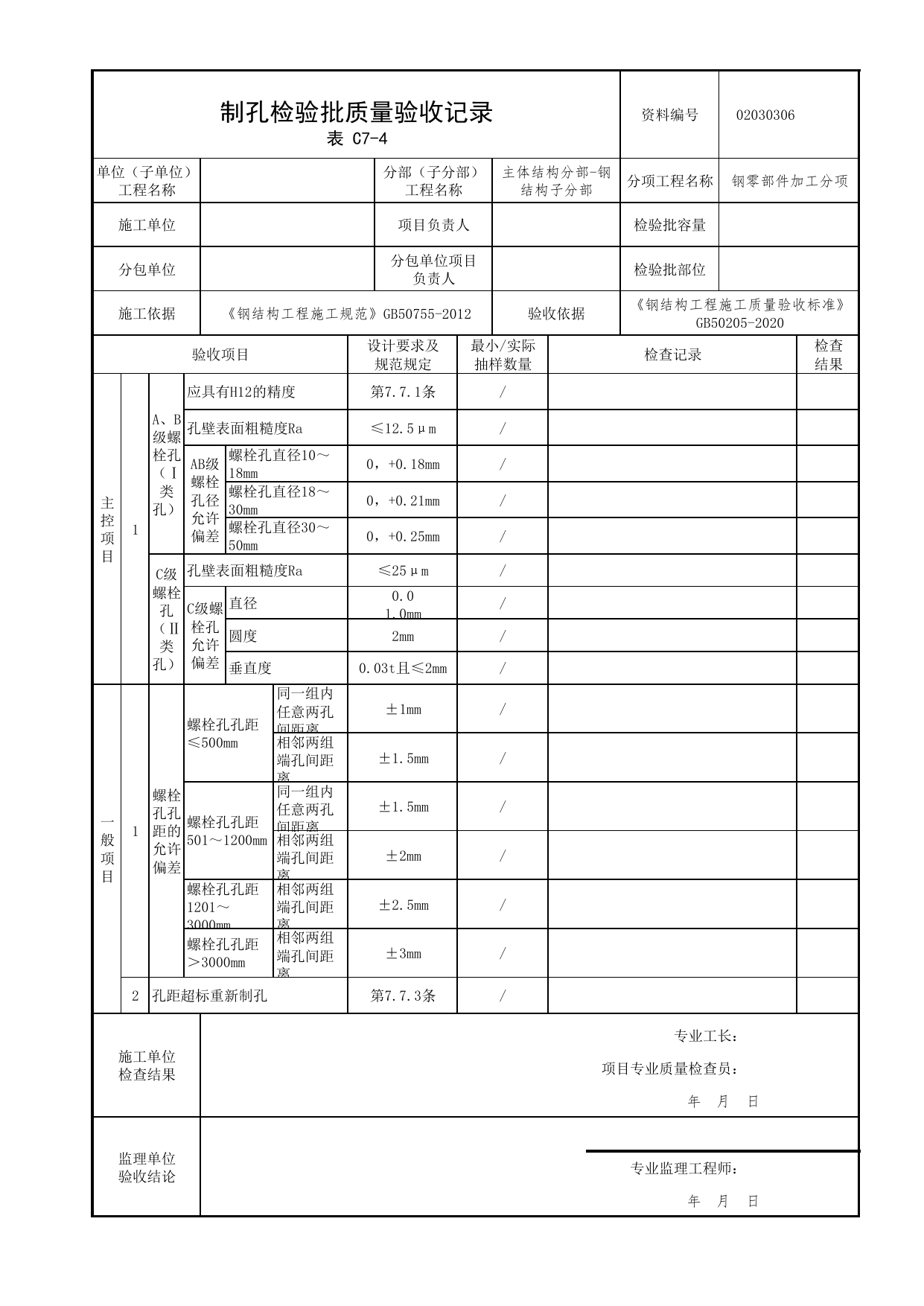

制孔检验批质量验收记录资料编号02030306表C7-4单位（子单位）工程名称分部（子分部）工程名称主体结构分部-钢结构子分部分项工程名称钢零部件加工分项施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据《钢结构工程施工规范》GB50755-2012验收依据《钢结构工程施工质量验收标准》GB50205-2020验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1A、B级螺栓孔（Ⅰ类孔）应具有H12的精度第7.7.1条/孔壁表面粗糙度Ra≤12.5μm/AB级螺栓孔径允许偏差螺栓孔直径10～18mm0，+0.18mm/螺栓孔直径18～30mm0，+0.21mm/螺栓孔直径30～50mm0，+0.25mm/C级螺栓孔（Ⅱ类孔）孔壁表面粗糙度Ra≤25μm/C级螺栓孔允许偏差直径0.01.0mm/圆度2mm/垂直度0.03t且≤2mm/一般项目1螺栓孔孔距的允许偏差螺栓孔孔距≤500mm同一组内任意两孔间距离±1mm/相邻两组端孔间距离±1.5mm/螺栓孔孔距501～1200mm同一组内任意两孔间距离±1.5mm/相邻两组端孔间距离±2mm/螺栓孔孔距1201～3000mm相邻两组端孔间距离±2.5mm/螺栓孔孔距＞3000mm相邻两组端孔间距离±3mm/2孔距超标重新制孔第7.7.3条/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
