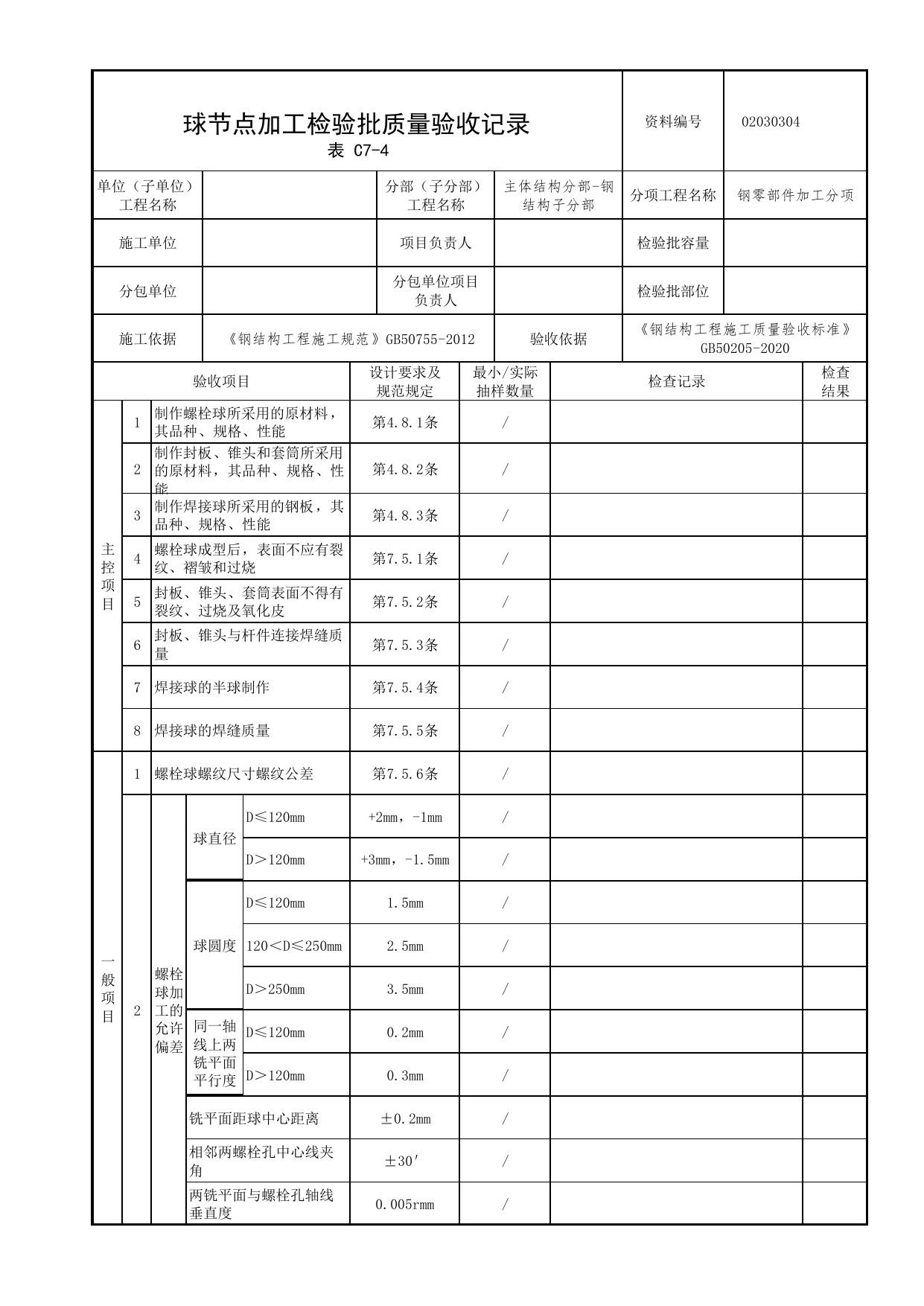

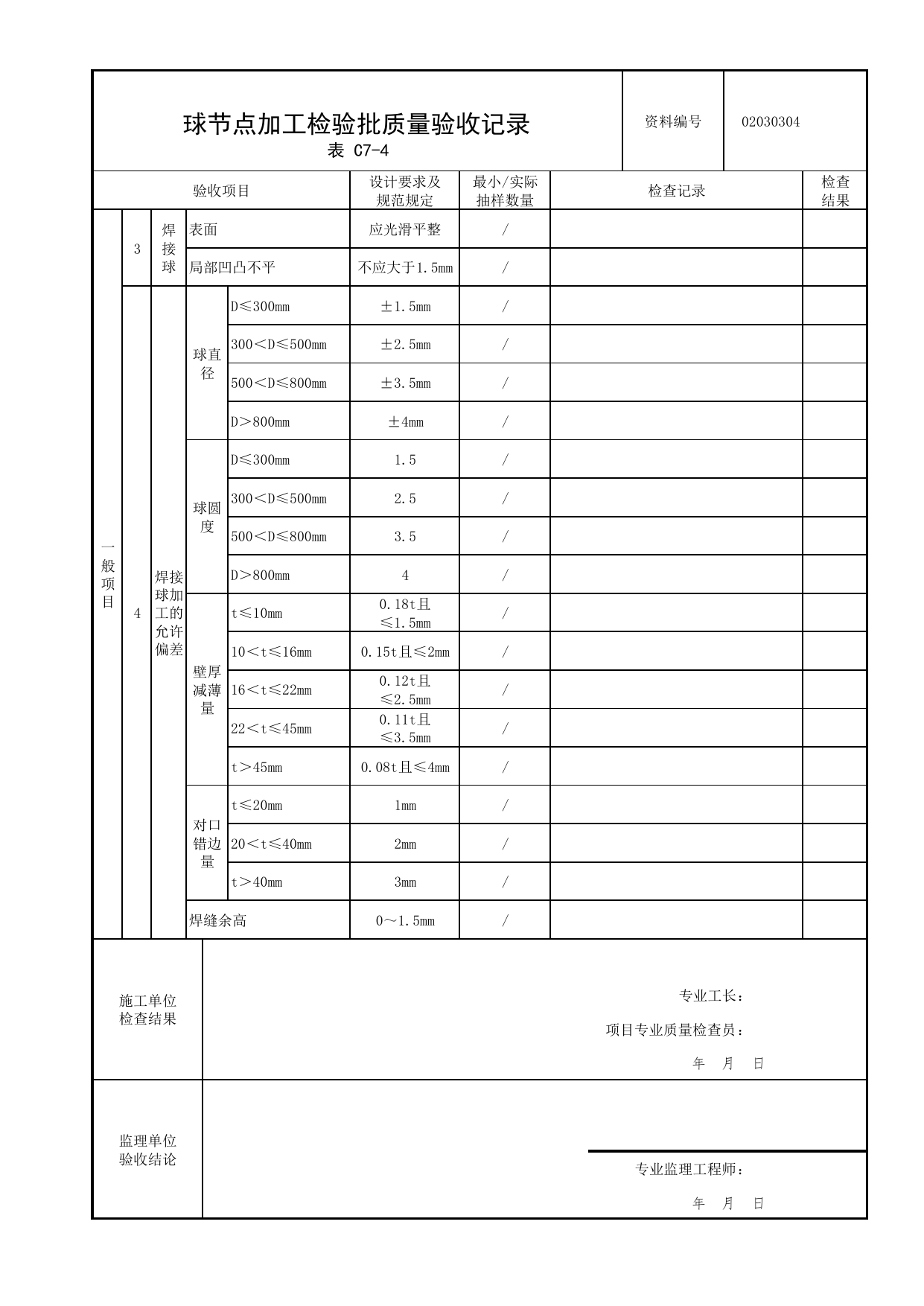

球节点加工检验批质量验收记录资料编号02030304表C7-4单位（子单位）工程名称分部（子分部）工程名称主体结构分部-钢结构子分部分项工程名称钢零部件加工分项施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据《钢结构工程施工规范》GB50755-2012验收依据《钢结构工程施工质量验收标准》GB50205-2020验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1制作螺栓球所采用的原材料，其品种、规格、性能第4.8.1条/2制作封板、锥头和套筒所采用的原材料，其品种、规格、性能第4.8.2条/3制作焊接球所采用的钢板，其品种、规格、性能第4.8.3条/4螺栓球成型后，表面不应有裂纹、褶皱和过烧第7.5.1条/5封板、锥头、套筒表面不得有裂纹、过烧及氧化皮第7.5.2条/6封板、锥头与杆件连接焊缝质量第7.5.3条/7焊接球的半球制作第7.5.4条/8焊接球的焊缝质量第7.5.5条/一般项目1螺栓球螺纹尺寸螺纹公差第7.5.6条/2螺栓球加工的允许偏差球直径D≤120mm+2mm，-1mm/D＞120mm+3mm，-1.5mm/球圆度D≤120mm1.5mm/120＜D≤250mm2.5mm/D＞250mm3.5mm/同一轴线上两铣平面平行度D≤120mm0.2mm/D＞120mm0.3mm/铣平面距球中心距离±0.2mm/相邻两螺栓孔中心线夹角±30＇/两铣平面与螺栓孔轴线垂直度0.005rmm/球节点加工检验批质量验收记录资料编号02030304表C7-4验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果一般项目3焊接球表面应光滑平整/局部凹凸不平不应大于1.5mm/4焊接球加工的允许偏差球直径D≤300mm±1.5mm/300＜D≤500mm±2.5mm/500＜D≤800mm±3.5mm/D＞800mm±4mm/球圆度D≤300mm1.5/300＜D≤500mm2.5/500＜D≤800mm3.5/D＞800mm4/壁厚减薄量t≤10mm0.18t且≤1.5mm/10＜t≤16mm0.15t且≤2mm/16＜t≤22mm0.12t且≤2.5mm/22＜t≤45mm0.11t且≤3.5mm/t＞45mm0.08t且≤4mm/对口错边量t≤20mm1mm/20＜t≤40mm2mm/t＞40mm3mm/焊缝余高0～1.5mm/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
