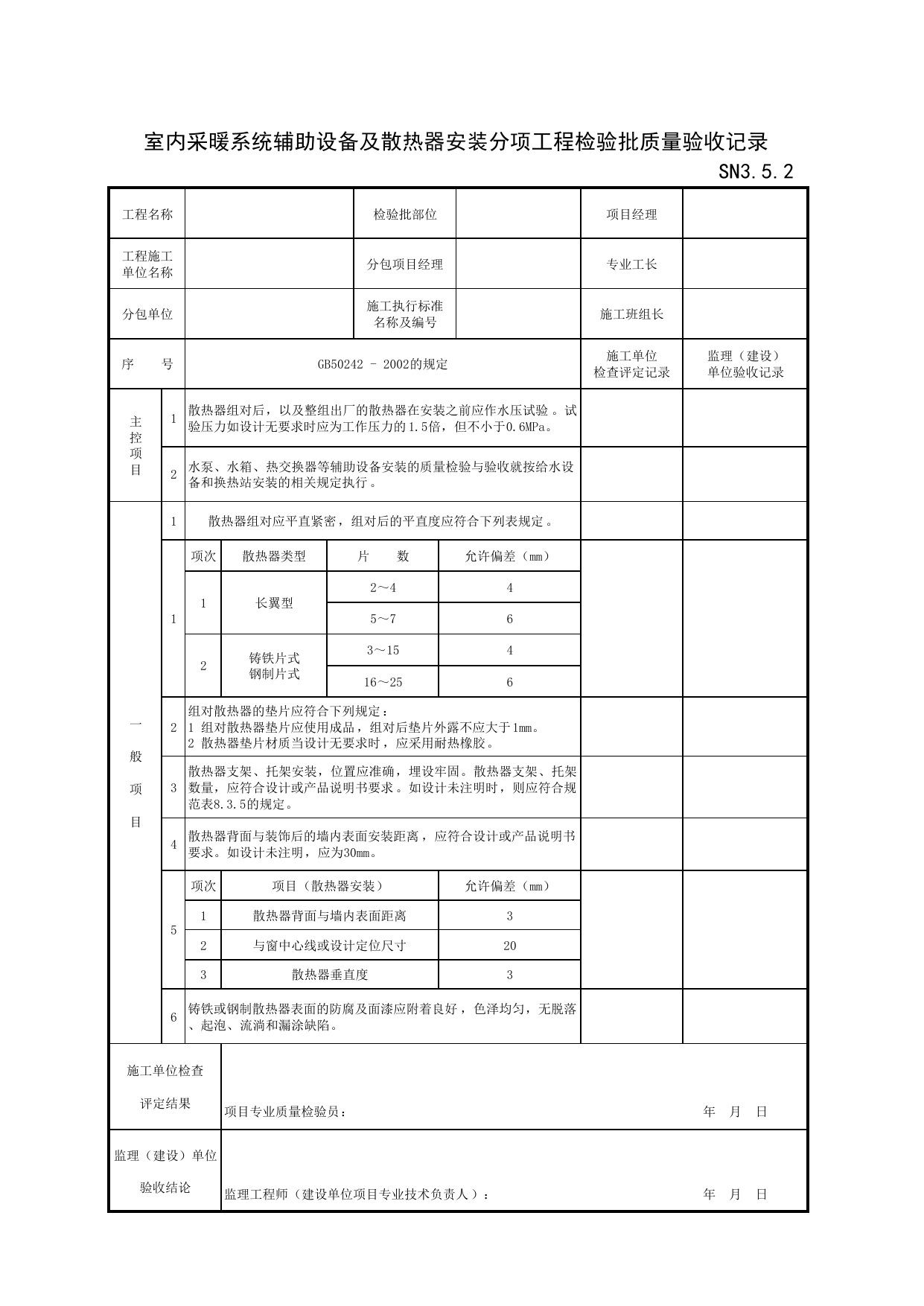

室内采暖系统辅助设备及散热器安装分项工程检验批质量验收记录SN3.5.2工程名称检验批部位项目经理工程施工单位名称分包项目经理专业工长分包单位施工执行标准名称及编号施工班组长序号GB50242-2002的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1散热器组对后，以及整组出厂的散热器在安装之前应作水压试验。试验压力如设计无要求时应为工作压力的1.5倍，但不小于0.6MPa。2水泵、水箱、热交换器等辅助设备安装的质量检验与验收就按给水设备和换热站安装的相关规定执行。一般项目1散热器组对应平直紧密，组对后的平直度应符合下列表规定。1项次散热器类型片数允许偏差（mm）1长翼型2～445～762铸铁片式钢制片式3～15416～2562组对散热器的垫片应符合下列规定：1组对散热器垫片应使用成品，组对后垫片外露不应大于1mm。2散热器垫片材质当设计无要求时，应采用耐热橡胶。3散热器支架、托架安装，位置应准确，埋设牢固。散热器支架、托架数量，应符合设计或产品说明书要求。如设计未注明时，则应符合规范表8.3.5的规定。4散热器背面与装饰后的墙内表面安装距离，应符合设计或产品说明书要求。如设计未注明，应为30mm。5项次项目（散热器安装）允许偏差（mm）1散热器背面与墙内表面距离32与窗中心线或设计定位尺寸203散热器垂直度36铸铁或钢制散热器表面的防腐及面漆应附着良好，色泽均匀，无脱落、起泡、流淌和漏涂缺陷。施工单位检查评定结果项目专业质量检验员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）：年月日
