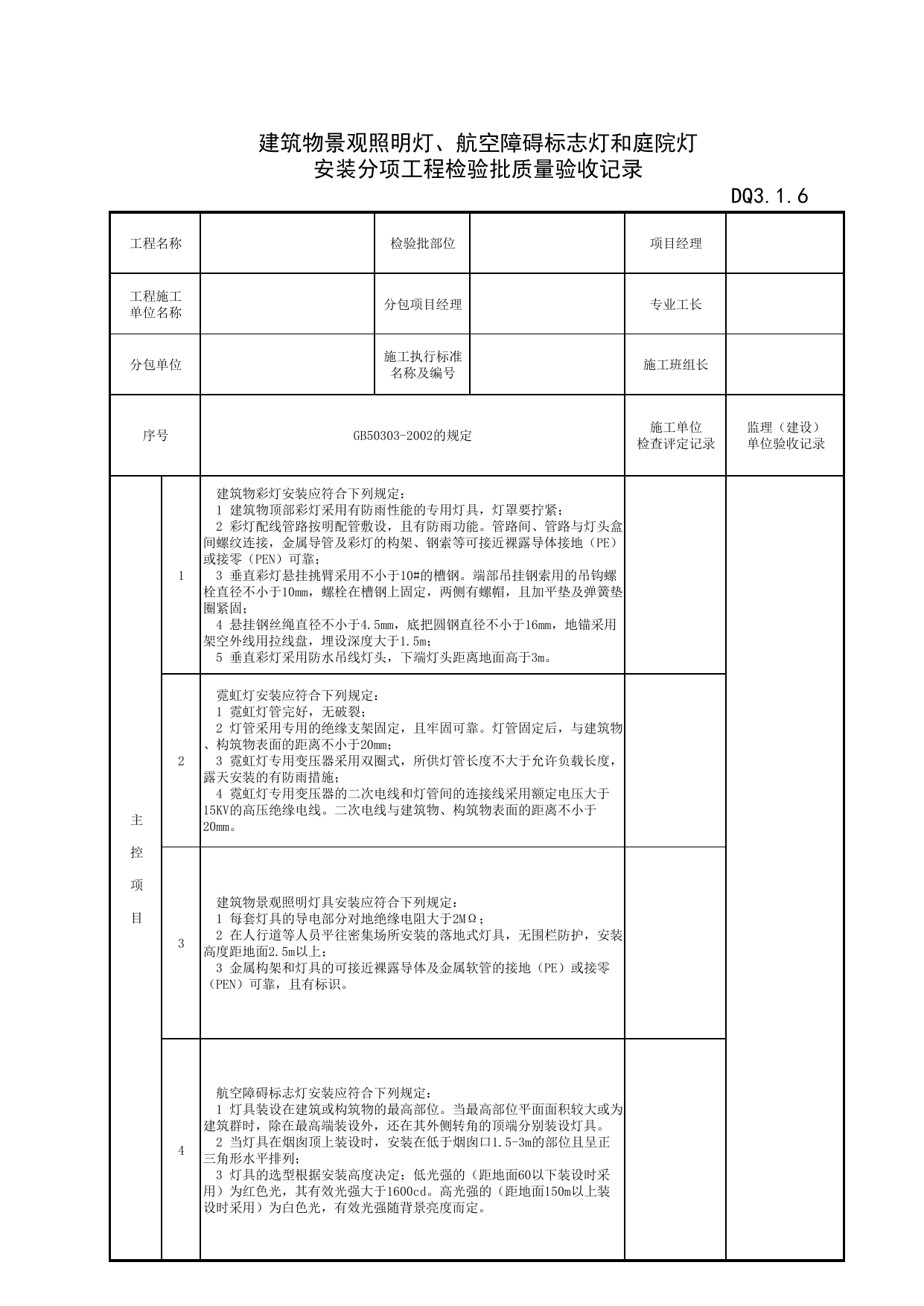

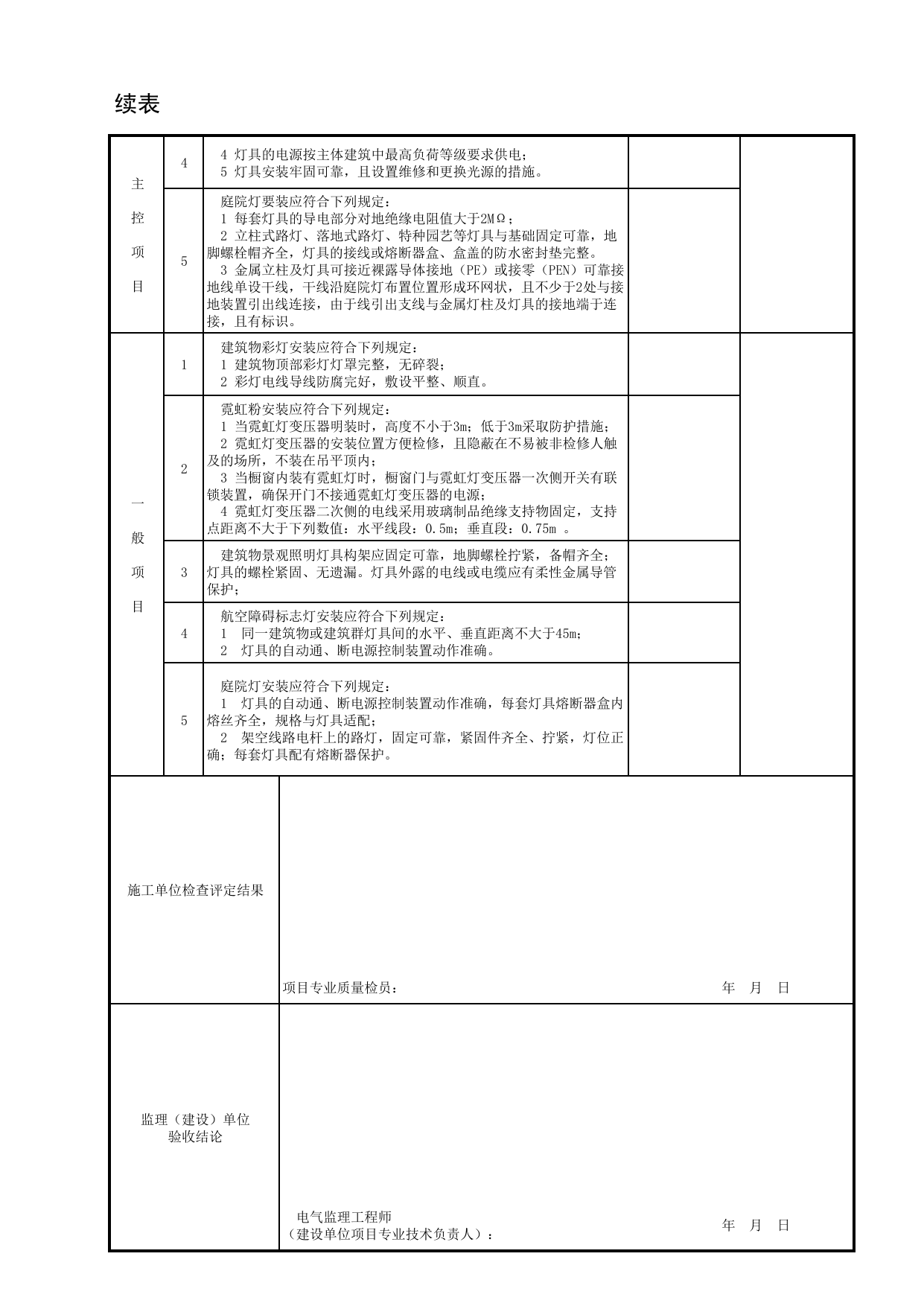

建筑物景观照明灯、航空障碍标志灯和庭院灯安装分项工程检验批质量验收记录DQ3.1.6工程名称检验批部位项目经理工程施工单位名称分包项目经理专业工长分包单位施工执行标准名称及编号施工班组长序号GB50303-2002的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1建筑物彩灯安装应符合下列规定：1建筑物顶部彩灯采用有防雨性能的专用灯具，灯罩要拧紧；2彩灯配线管路按明配管敷设，且有防雨功能。管路间、管路与灯头盒间螺纹连接，金属导管及彩灯的构架、钢索等可接近裸露导体接地（PE）或接零（PEN）可靠；3垂直彩灯悬挂挑臂采用不小于10#的槽钢。端部吊挂钢索用的吊钩螺栓直径不小于10mm，螺栓在槽钢上固定，两侧有螺帽，且加平垫及弹簧垫圈紧固；4悬挂钢丝绳直径不小于4.5mm，底把圆钢直径不小于16mm，地锚采用架空外线用拉线盘，埋设深度大于1.5m；5垂直彩灯采用防水吊线灯头，下端灯头距离地面高于3m。2霓虹灯安装应符合下列规定：1霓虹灯管完好，无破裂；2灯管采用专用的绝缘支架固定，且牢固可靠。灯管固定后，与建筑物、构筑物表面的距离不小于20mm；3霓虹灯专用变压器采用双圈式，所供灯管长度不大于允许负载长度，露天安装的有防雨措施；4霓虹灯专用变压器的二次电线和灯管间的连接线采用额定电压大于15KV的高压绝缘电线。二次电线与建筑物、构筑物表面的距离不小于20mm。3建筑物景观照明灯具安装应符合下列规定：1每套灯具的导电部分对地绝缘电阻大于2MΩ；2在人行道等人员平往密集场所安装的落地式灯具，无围栏防护，安装高度距地面2.5m以上；3金属构架和灯具的可接近裸露导体及金属软管的接地（PE）或接零（PEN）可靠，且有标识。4航空障碍标志灯安装应符合下列规定：1灯具装设在建筑或构筑物的最高部位。当最高部位平面面积较大或为建筑群时，除在最高端装设外，还在其外侧转角的顶端分别装设灯具。2当灯具在烟囱顶上装设时，安装在低于烟囱口1.5-3m的部位且呈正三角形水平排列；3灯具的选型根据安装高度决定；低光强的（距地面60以下装设时采用）为红色光，其有效光强大于1600cd。高光强的（距地面150m以上装设时采用）为白色光，有效光强随背景亮度而定。续表主控项目44灯具的电源按主体建筑中最高负荷等级要求供电；5灯具安装牢固可靠，且设置维修和更换光源的措施。5庭院灯要装应符合下列规定：1每套灯具的导电部分对地绝缘电阻值大于2MΩ；2立柱式路灯、落地式路灯、特种园艺等灯具与基础固定可靠，地脚螺栓帽齐全，灯具的接线或熔断器盒、盒盖的防水密封垫完整。3金属立柱及灯具可接近裸露导体接地（PE）或接零（PEN）可靠接地线单设干线，干线沿庭院灯布置位置形成环网状，且不少于2处与接地装置引出线连接，由于线引出支线与金属灯柱及灯具的接地端于连接，且有标识。一般项目1建筑物彩灯安装应符合下列规定：1建筑物顶部彩灯灯罩完整，无碎裂；2彩灯电线导线防腐完好，敷设平整、顺直。2霓虹粉安装应符合下列规定：1当霓虹灯变压器明装时，高度不小于3m；低于3m采取防护措施；2霓虹灯变压器的安装位置方便检修，且隐蔽在不易被非检修人触及的场所，不装在吊平顶内；3当橱窗内装有霓虹灯时，橱窗门与霓虹灯变压器一次侧开关有联锁装置，确保开门不接通霓虹灯变压器的电源；4霓虹灯变压器二次侧的电线采用玻璃制品绝缘支持物固定，支持点距离不大于下列数值：水平线段：0.5m；垂直段：0.75m。3建筑物景观照明灯具构架应固定可靠，地脚螺栓拧紧，备帽齐全；灯具的螺栓紧固、无遗漏。灯具外露的电线或电缆应有柔性金属导管保护；4航空障碍标志灯安装应符合下列规定：1同一建筑物或建筑群灯具间的水平、垂直距离不大于45m；2灯具的自动通、断电源控制装置动作准确。5庭院灯安装应符合下列规定：1灯具的自动通、断电源控制装置动作准确，每套灯具熔断器盒内熔丝齐全，规格与灯具适配；2架空线路电杆上的路灯，固定可靠，紧固件齐全、拧紧，灯位正确；每套灯具配有熔断器保护。施工单位检查评定结果项目专业质量检员：年月日监理（建设）单位验收结论电气监理工程师（建设单位项目专业技术负责人）：年月日
