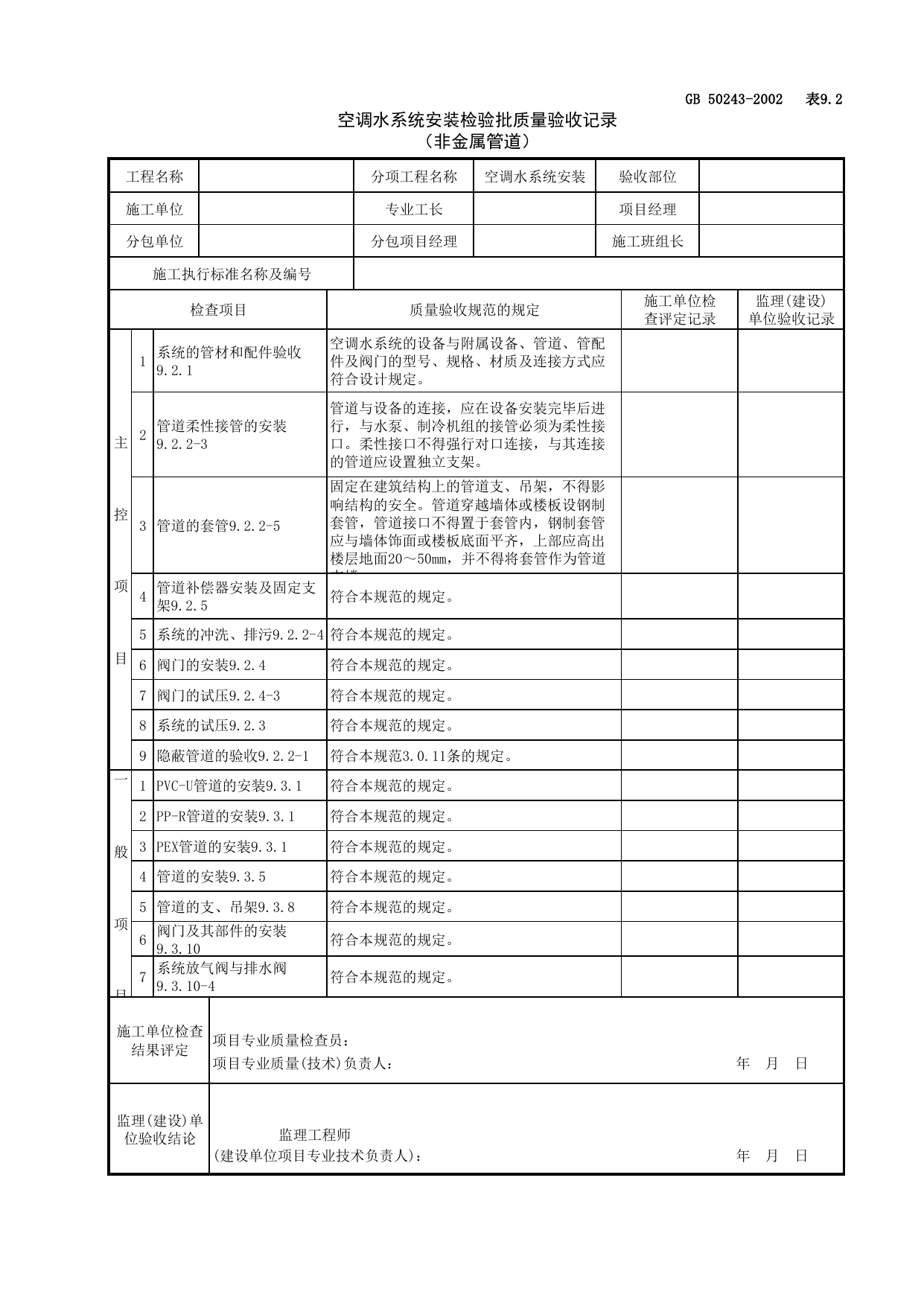

GB50243-2002表9.2空调水系统安装检验批质量验收记录（非金属管道）工程名称分项工程名称空调水系统安装验收部位施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标准名称及编号检查项目质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1系统的管材和配件验收9.2.1空调水系统的设备与附属设备、管道、管配件及阀门的型号、规格、材质及连接方式应符合设计规定。2管道柔性接管的安装9.2.2-3管道与设备的连接，应在设备安装完毕后进行，与水泵、制冷机组的接管必须为柔性接口。柔性接口不得强行对口连接，与其连接的管道应设置独立支架。3管道的套管9.2.2-5固定在建筑结构上的管道支、吊架，不得影响结构的安全。管道穿越墙体或楼板设钢制套管，管道接口不得置于套管内，钢制套管应与墙体饰面或楼板底面平齐，上部应高出楼层地面20～50mm，并不得将套管作为管道支撑。4管道补偿器安装及固定支架9.2.5符合本规范的规定。5系统的冲洗、排污9.2.2-4符合本规范的规定。6阀门的安装9.2.4符合本规范的规定。7阀门的试压9.2.4-3符合本规范的规定。8系统的试压9.2.3符合本规范的规定。9隐蔽管道的验收9.2.2-1符合本规范3.0.11条的规定。一般项目1PVC-U管道的安装9.3.1符合本规范的规定。2PP-R管道的安装9.3.1符合本规范的规定。3PEX管道的安装9.3.1符合本规范的规定。4管道的安装9.3.5符合本规范的规定。5管道的支、吊架9.3.8符合本规范的规定。6阀门及其部件的安装9.3.10符合本规范的规定。7系统放气阀与排水阀9.3.10-4符合本规范的规定。施工单位检查结果评定项目专业质量检查员：项目专业质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师(建设单位项目专业技术负责人)：年月日
