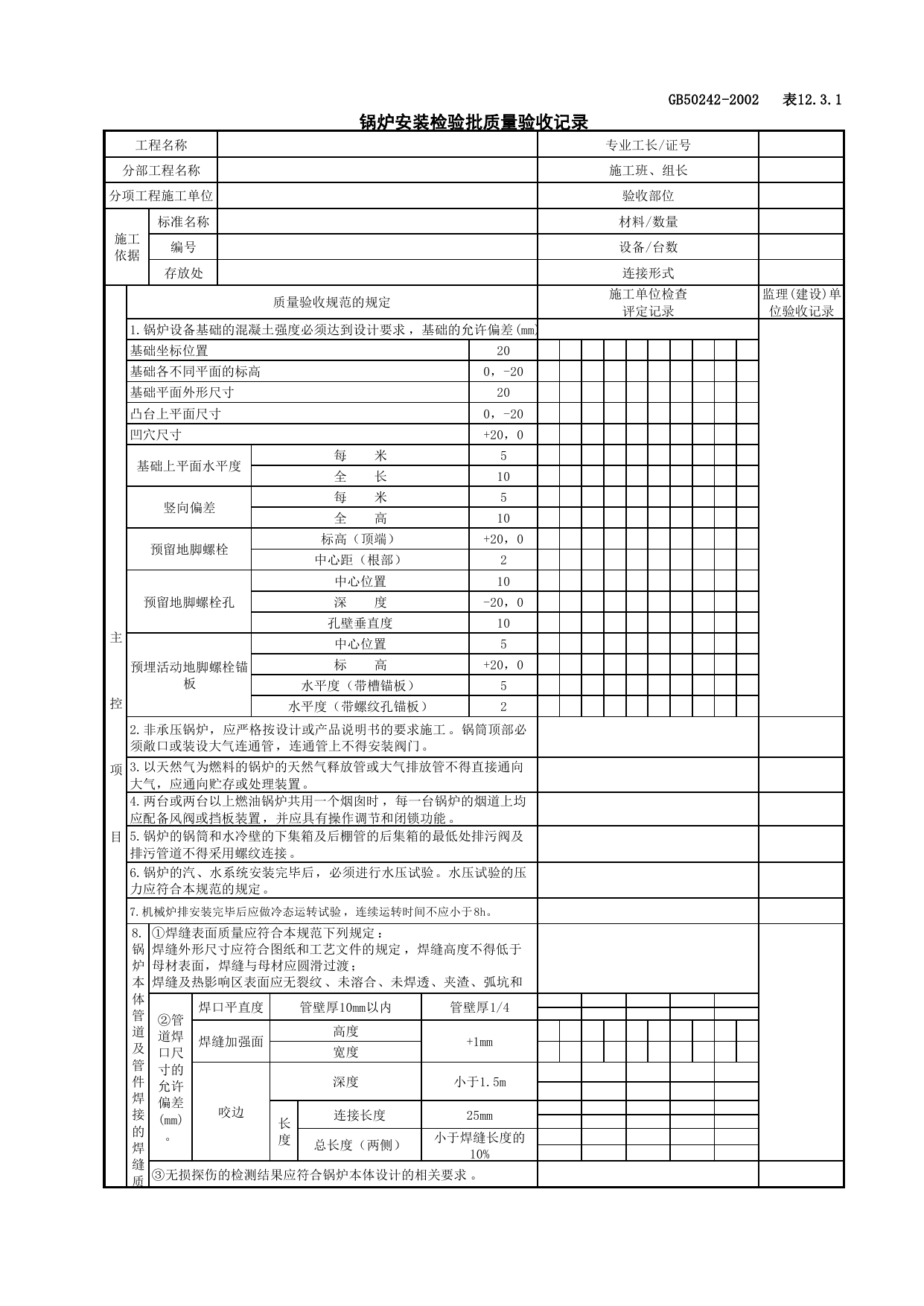

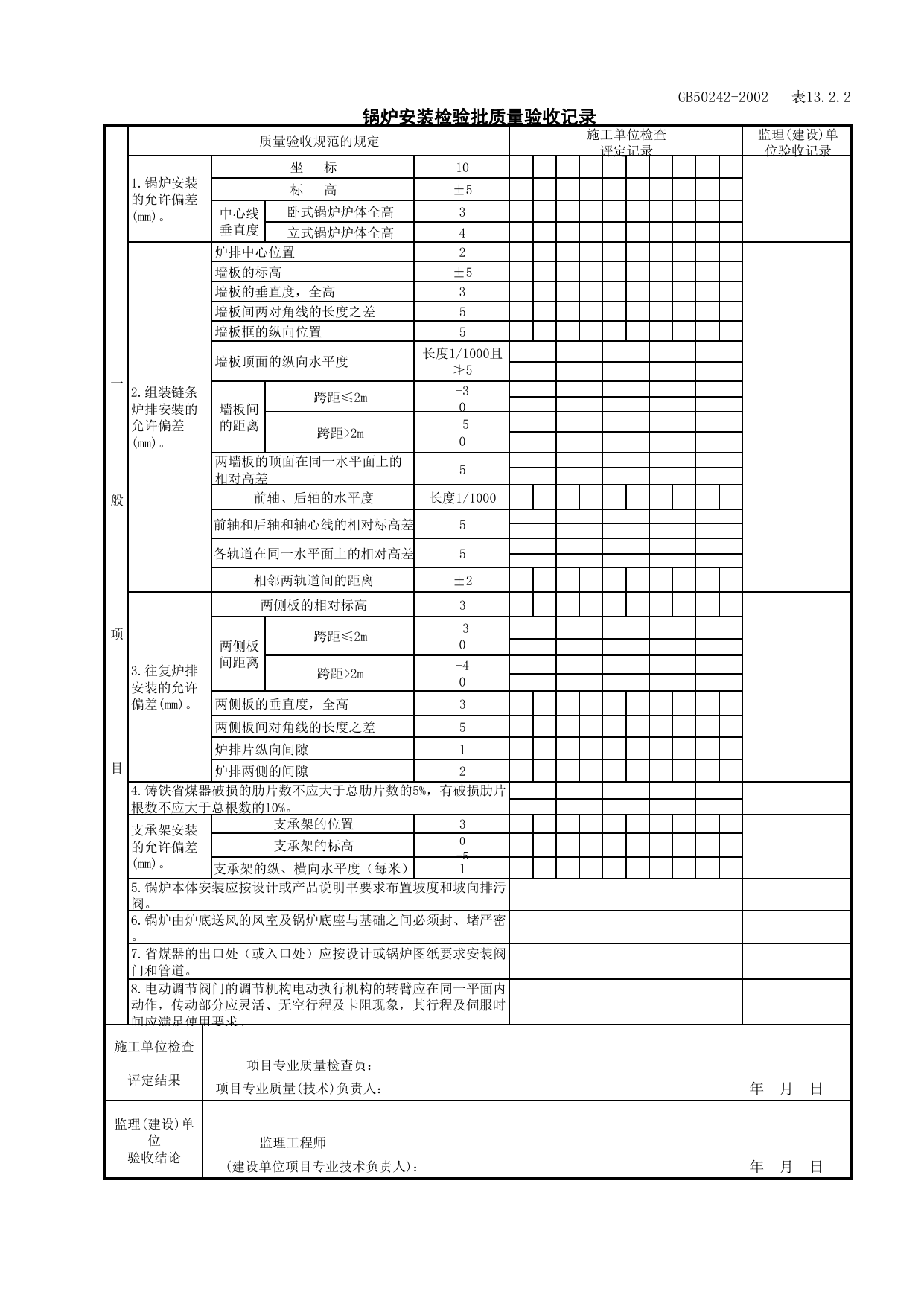

GB50242-2002表12.3.1锅炉安装检验批质量验收记录工程名称专业工长/证号分部工程名称施工班、组长分项工程施工单位验收部位施工依据标准名称材料/数量编号设备/台数存放处连接形式主控项目质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录1.锅炉设备基础的混凝土强度必须达到设计要求，基础的允许偏差(mm)基础坐标位置20基础各不同平面的标高0，-20基础平面外形尺寸20凸台上平面尺寸0，-20凹穴尺寸+20，0基础上平面水平度每米5全长10竖向偏差每米5全高10预留地脚螺栓标高（顶端）+20，0中心距（根部）2预留地脚螺栓孔中心位置10深度-20，0孔壁垂直度10预埋活动地脚螺栓锚板中心位置5标高+20，0水平度（带槽锚板）5水平度（带螺纹孔锚板）22.非承压锅炉，应严格按设计或产品说明书的要求施工。锅筒顶部必须敞口或装设大气连通管，连通管上不得安装阀门。3.以天然气为燃料的锅炉的天然气释放管或大气排放管不得直接通向大气，应通向贮存或处理装置。4.两台或两台以上燃油锅炉共用一个烟囱时，每一台锅炉的烟道上均应配备风阀或挡板装置，并应具有操作调节和闭锁功能。5.锅炉的锅筒和水冷壁的下集箱及后棚管的后集箱的最低处排污阀及排污管道不得采用螺纹连接。6.锅炉的汽、水系统安装完毕后，必须进行水压试验。水压试验的压力应符合本规范的规定。7.机械炉排安装完毕后应做冷态运转试验，连续运转时间不应小于8h。8.锅炉本体管道及管件焊接的焊缝质①焊缝表面质量应符合本规范下列规定：焊缝外形尺寸应符合图纸和工艺文件的规定，焊缝高度不得低于母材表面，焊缝与母材应圆滑过渡；焊缝及热影响区表面应无裂纹、未溶合、未焊透、夹渣、弧坑和气孔等缺陷。②管道焊口尺寸的允许偏差(mm)。焊口平直度管壁厚10mm以内管壁厚1/4焊缝加强面高度+1mm宽度咬边深度小于1.5m长度连接长度25mm总长度（两侧）小于焊缝长度的10%③无损探伤的检测结果应符合锅炉本体设计的相关要求。GB50242-2002表13.2.2锅炉安装检验批质量验收记录一般项目质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录1.锅炉安装的允许偏差(mm)。坐标10标高±5中心线垂直度卧式锅炉炉体全高3立式锅炉炉体全高42.组装链条炉排安装的允许偏差(mm)。炉排中心位置2墙板的标高±5墙板的垂直度，全高3墙板间两对角线的长度之差5墙板框的纵向位置5墙板顶面的纵向水平度长度1/1000且≯5墙板间的距离跨距≤2m+30跨距>2m+50两墙板的顶面在同一水平面上的相对高差5前轴、后轴的水平度长度1/1000前轴和后轴和轴心线的相对标高差5各轨道在同一水平面上的相对高差5相邻两轨道间的距离±23.往复炉排安装的允许偏差(mm)。两侧板的相对标高3两侧板间距离跨距≤2m+30跨距>2m+40两侧板的垂直度，全高3两侧板间对角线的长度之差5炉排片纵向间隙1炉排两侧的间隙24.铸铁省煤器破损的肋片数不应大于总肋片数的5%，有破损肋片根数不应大于总根数的10%。支承架安装的允许偏差(mm)。支承架的位置3支承架的标高0-5支承架的纵、横向水平度（每米）15.锅炉本体安装应按设计或产品说明书要求布置坡度和坡向排污阀。6.锅炉由炉底送风的风室及锅炉底座与基础之间必须封、堵严密。7.省煤器的出口处（或入口处）应按设计或锅炉图纸要求安装阀门和管道。8.电动调节阀门的调节机构电动执行机构的转臂应在同一平面内动作，传动部分应灵活、无空行程及卡阻现象，其行程及伺服时间应满足使用要求。施工单位检查评定结果项目专业质量检查员：项目专业质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师(建设单位项目专业技术负责人)：年月日
