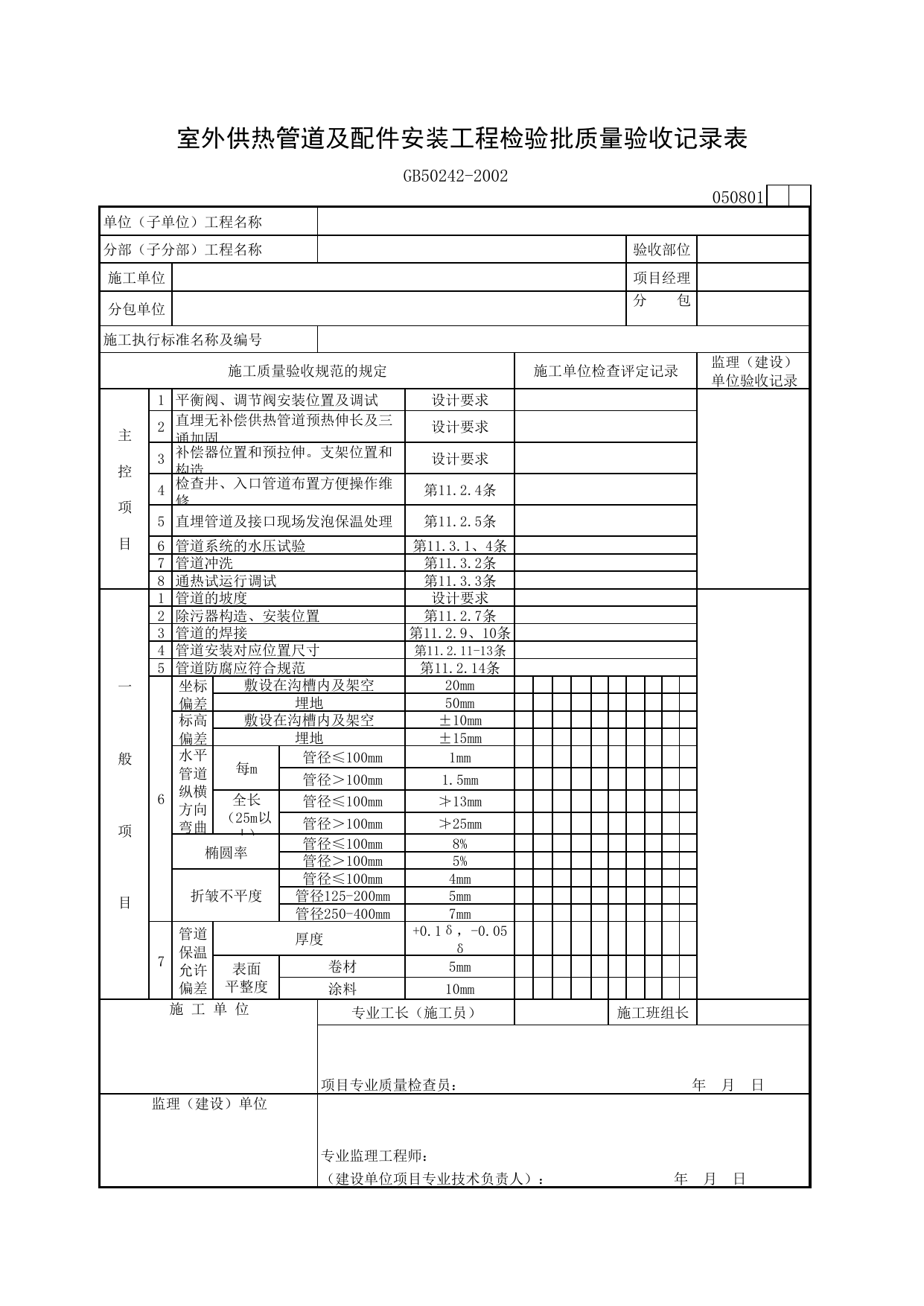

室外供热管道及配件安装工程检验批质量验收记录表GB50242-2002050801单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1平衡阀、调节阀安装位置及调试设计要求2直埋无补偿供热管道预热伸长及三通加固设计要求3补偿器位置和预拉伸。支架位置和构造设计要求4检查井、入口管道布置方便操作维修第11.2.4条5直埋管道及接口现场发泡保温处理第11.2.5条6管道系统的水压试验第11.3.1、4条7管道冲洗第11.3.2条8通热试运行调试第11.3.3条一般项目1管道的坡度设计要求2除污器构造、安装位置第11.2.7条3管道的焊接第11.2.9、10条4管道安装对应位置尺寸第11.2.11-13条5管道防腐应符合规范第11.2.14条6坐标偏差敷设在沟槽内及架空20mm埋地50mm标高偏差敷设在沟槽内及架空±10mm埋地±15mm水平管道纵横方向弯曲每m管径≤100mm1mm管径＞100mm1.5mm全长（25m以上)管径≤100mm≯13mm管径＞100mm≯25mm椭圆率管径≤100mm8%管径＞100mm5%折皱不平度管径≤100mm4mm管径125-200mm5mm管径250-400mm7mm7管道保温允许偏差厚度+0.1δ，-0.05δ表面平整度卷材5mm涂料10mm施工单位专业工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位专业监理工程师：（建设单位项目专业技术负责人）：年月日
