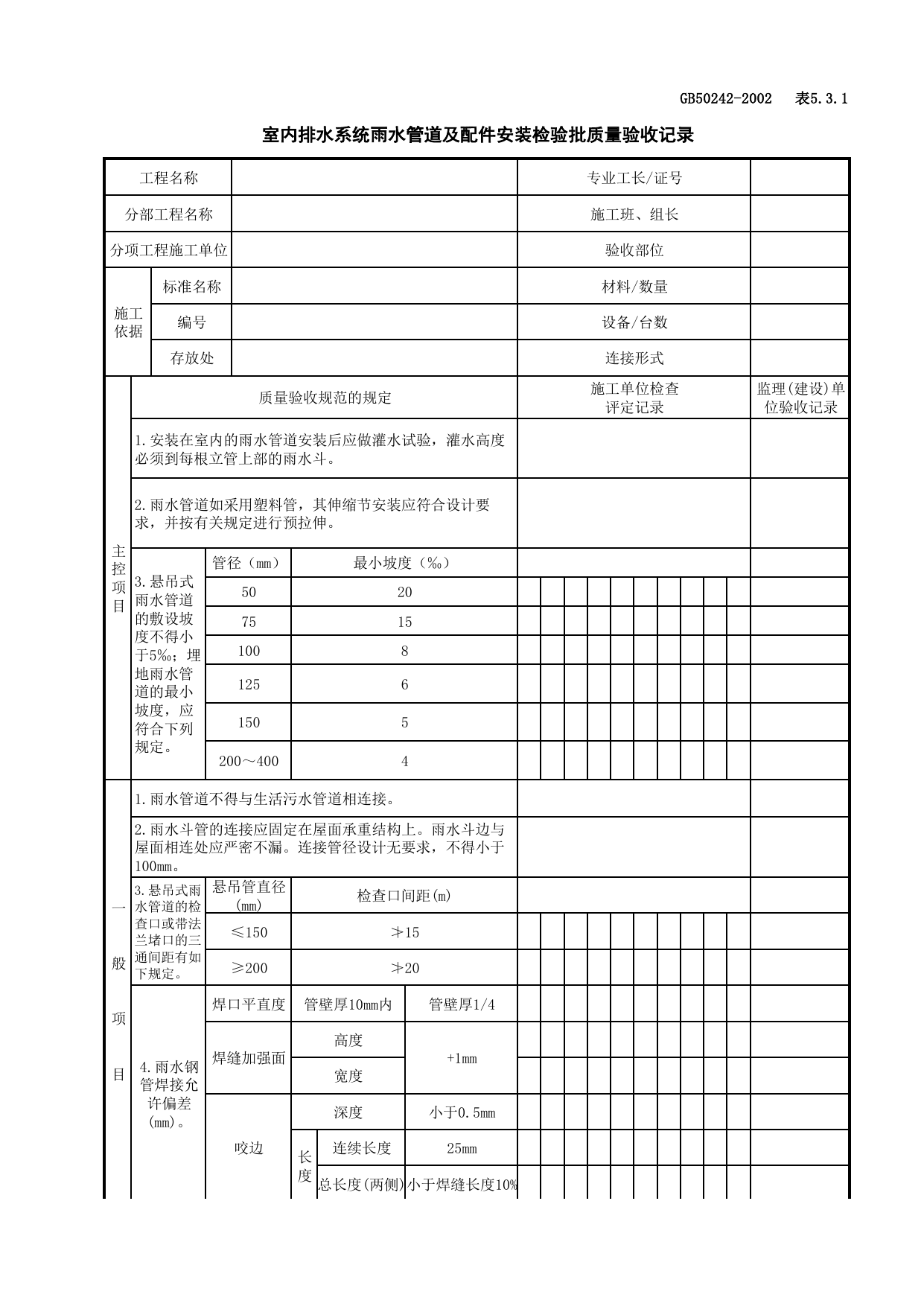

GB50242-2002表5.3.1室内排水系统雨水管道及配件安装检验批质量验收记录工程名称专业工长/证号分部工程名称施工班、组长分项工程施工单位验收部位施工依据标准名称材料/数量编号设备/台数存放处连接形式主控项目质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录1.安装在室内的雨水管道安装后应做灌水试验，灌水高度必须到每根立管上部的雨水斗。2.雨水管道如采用塑料管，其伸缩节安装应符合设计要求，并按有关规定进行预拉伸。3.悬吊式雨水管道的敷设坡度不得小于5‰；埋地雨水管道的最小坡度，应符合下列规定。管径（mm）最小坡度（‰）50207515100812561505200～4004一般项目1.雨水管道不得与生活污水管道相连接。2.雨水斗管的连接应固定在屋面承重结构上。雨水斗边与屋面相连处应严密不漏。连接管径设计无要求，不得小于100mm。3.悬吊式雨水管道的检查口或带法兰堵口的三通间距有如下规定。悬吊管直径(mm)检查口间距(m)≤150≯15≥200≯204.雨水钢管焊接允许偏差(mm)。焊口平直度管壁厚10mm内管壁厚1/4焊缝加强面高度+1mm宽度咬边深度小于0.5mm长度连续长度25mm总长度(两侧)小于焊缝长度10%GB50242-2002表5.3.2室内排水系统雨水管道及配件安装检验批质量验收记录一般项目质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录5.室内排水管道安装允许偏差应符合下列规定。坐标15标高±15横管纵横方向弯曲铸铁管每1m≯1全长(25m以上)≯25钢管每1m全长(25m以上)管径小于或等于100mm1管径大于100mm1.5管径小于或等于100mm≯2.5管径大于100mm≯38塑料管每1m1.5全长(25m以上)≯38钢筋混凝土管、混每1m3全长(25m以上)≯75立管垂直度铸铁管每1m3全长(5m以上)≯15钢管每1m3全长(5m以上)≯10塑料管每1m3全长(5m以上)≯15施工单位检查评定结果项目专业质量检查员：项目专业质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师(建设单位项目专业技术负责人)：年月日
