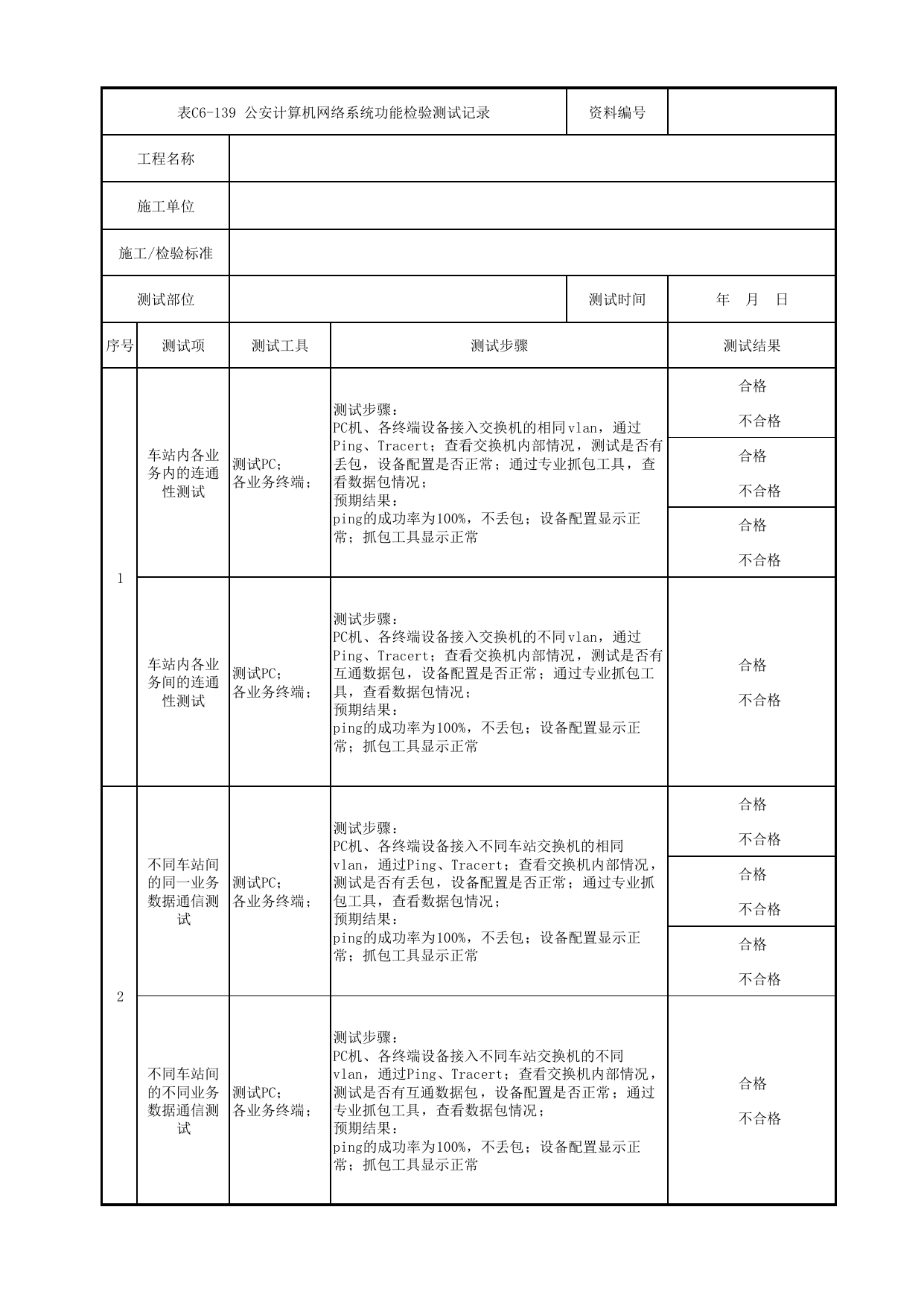

表C6-139公安计算机网络系统功能检验测试记录资料编号工程名称施工单位施工/检验标准测试部位测试时间年月日序号测试项测试工具测试步骤测试结果1车站内各业务内的连通性测试测试PC；各业务终端；测试步骤：PC机、各终端设备接入交换机的相同vlan，通过Ping、Tracert；查看交换机内部情况，测试是否有丢包，设备配置是否正常；通过专业抓包工具，查看数据包情况；预期结果：ping的成功率为100%，不丢包；设备配置显示正常；抓包工具显示正常合格不合格合格不合格合格不合格车站内各业务间的连通性测试测试PC；各业务终端；测试步骤：PC机、各终端设备接入交换机的不同vlan，通过Ping、Tracert；查看交换机内部情况，测试是否有互通数据包，设备配置是否正常；通过专业抓包工具，查看数据包情况；预期结果：ping的成功率为100%，不丢包；设备配置显示正常；抓包工具显示正常合格不合格2不同车站间的同一业务数据通信测试测试PC；各业务终端；测试步骤：PC机、各终端设备接入不同车站交换机的相同vlan，通过Ping、Tracert；查看交换机内部情况，测试是否有丢包，设备配置是否正常；通过专业抓包工具，查看数据包情况；预期结果：ping的成功率为100%，不丢包；设备配置显示正常；抓包工具显示正常合格不合格合格不合格合格不合格不同车站间的不同业务数据通信测试测试PC；各业务终端；测试步骤：PC机、各终端设备接入不同车站交换机的不同vlan，通过Ping、Tracert；查看交换机内部情况，测试是否有互通数据包，设备配置是否正常；通过专业抓包工具，查看数据包情况；预期结果：ping的成功率为100%，不丢包；设备配置显示正常；抓包工具显示正常合格不合格续表C6-1393车站与派出所各业务互联测试测试PC；各业务终端；测试步骤：终端设备连接在车站、派出所以太网交换机上，通过Ping、Tracert；查看交换机内部情况，测试是否有互通数据包，设备配置是否正常；通过专业抓包工具，查看数据包情况；预期结果：ping的成功率为100%，不丢包；设备配置显示正常；抓包工具显示正常合格不合格合格不合格合格不合格合格不合格车站与派出所冗余性测试测试PC；各业务终端；测试步骤：在以上步骤的前提下，断开交换机与派出所主交换机的连接光缆，查看交换机的链路冗余特性，通过Ping、Tracert；查看交换机内部情况，测试是否有互通数据包，设备配置是否正常；通过专业抓包工具，查看数据包情况；预期结果：备份链路能够在秒级的时间内实现快速的故障收敛，实现设备的链路冗余合格不合格合格不合格合格不合格合格不合格4车站与派出所各业务互联测试测试PC；各业务终端；测试步骤：终端设备连接在车站、派出所以太网交换机上，通过Ping、Tracert；查看交换机内部情况，测试是否有互通数据包，设备配置是否正常；通过专业抓包工具，查看数据包情况；预期结果：ping的成功率为100%，不丢包；设备配置显示正常；抓包工具显示正常合格不合格合格不合格合格不合格合格不合格车站与派出所冗余性测试测试PC；各业务终端；测试步骤：在以上步骤的前提下，断开交换机与派出所主交换机的连接光缆，查看交换机的链路冗余特性，通过Ping、Tracert；查看交换机内部情况，测试是否有互通数据包，设备配置是否正常；通过专业抓包工具，查看数据包情况；预期结果：备份链路能够在秒级的时间内实现快速的故障收敛，实现设备的链路冗余合格不合格合格不合格合格不合格合格不合格测试结果：签字栏建设（监理）单位施工单位技术负责人调试人员注：本表一式四份，产权单位、建设单位、运营单位、施工单位保存。
