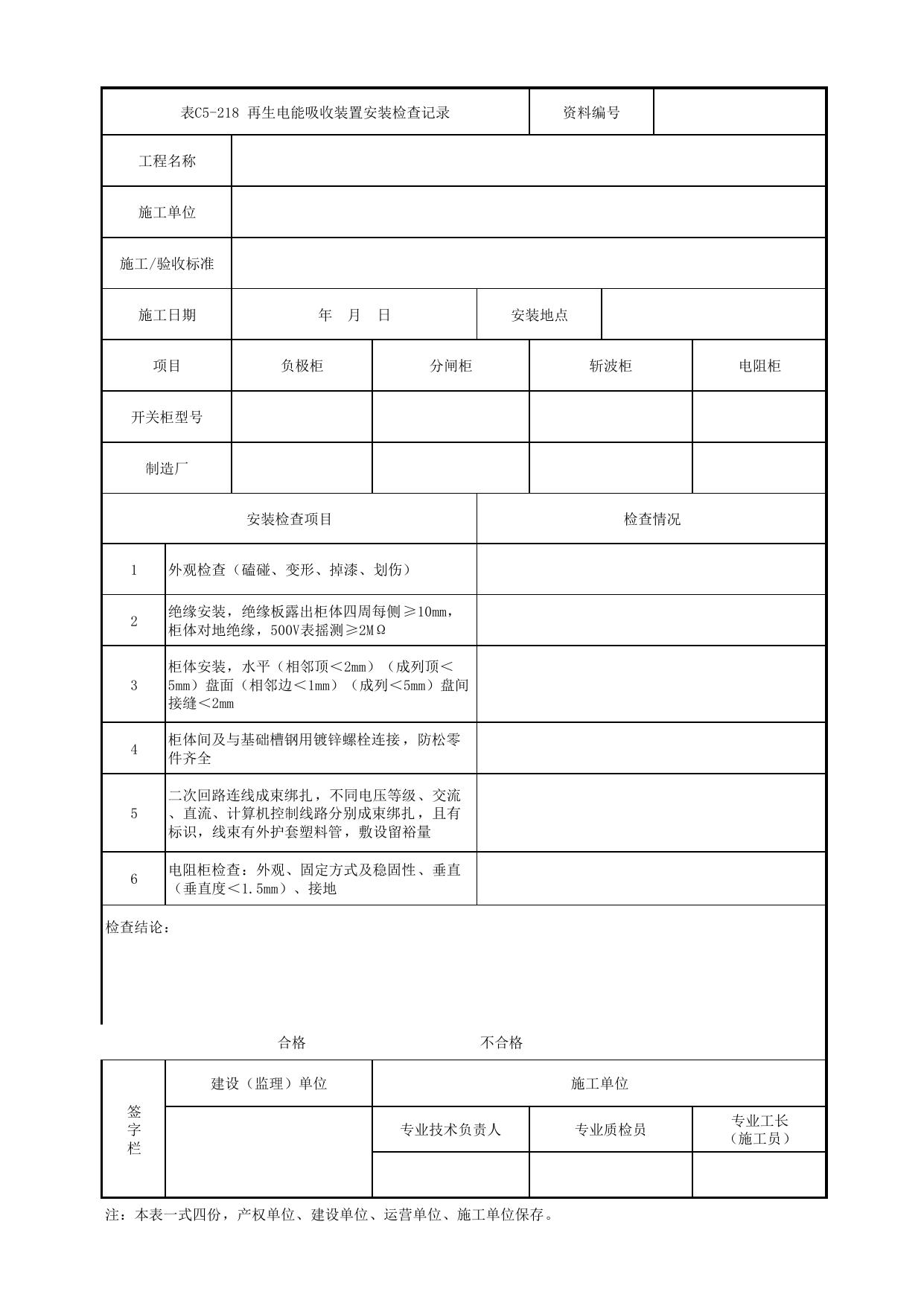

表C5-218再生电能吸收装置安装检查记录资料编号工程名称施工单位施工/验收标准施工日期年月日安装地点项目负极柜分闸柜斩波柜电阻柜开关柜型号制造厂安装检查项目检查情况1外观检查（磕碰、变形、掉漆、划伤）2绝缘安装，绝缘板露出柜体四周每侧≥10mm，柜体对地绝缘，500V表摇测≥2MΩ3柜体安装，水平（相邻顶＜2mm）（成列顶＜5mm）盘面（相邻边＜1mm）（成列＜5mm）盘间接缝＜2mm4柜体间及与基础槽钢用镀锌螺栓连接，防松零件齐全5二次回路连线成束绑扎，不同电压等级、交流、直流、计算机控制线路分别成束绑扎，且有标识，线束有外护套塑料管，敷设留裕量6电阻柜检查：外观、固定方式及稳固性、垂直（垂直度＜1.5mm）、接地检查结论：合格不合格签字栏建设（监理）单位施工单位专业技术负责人专业质检员专业工长（施工员）注：本表一式四份，产权单位、建设单位、运营单位、施工单位保存。
