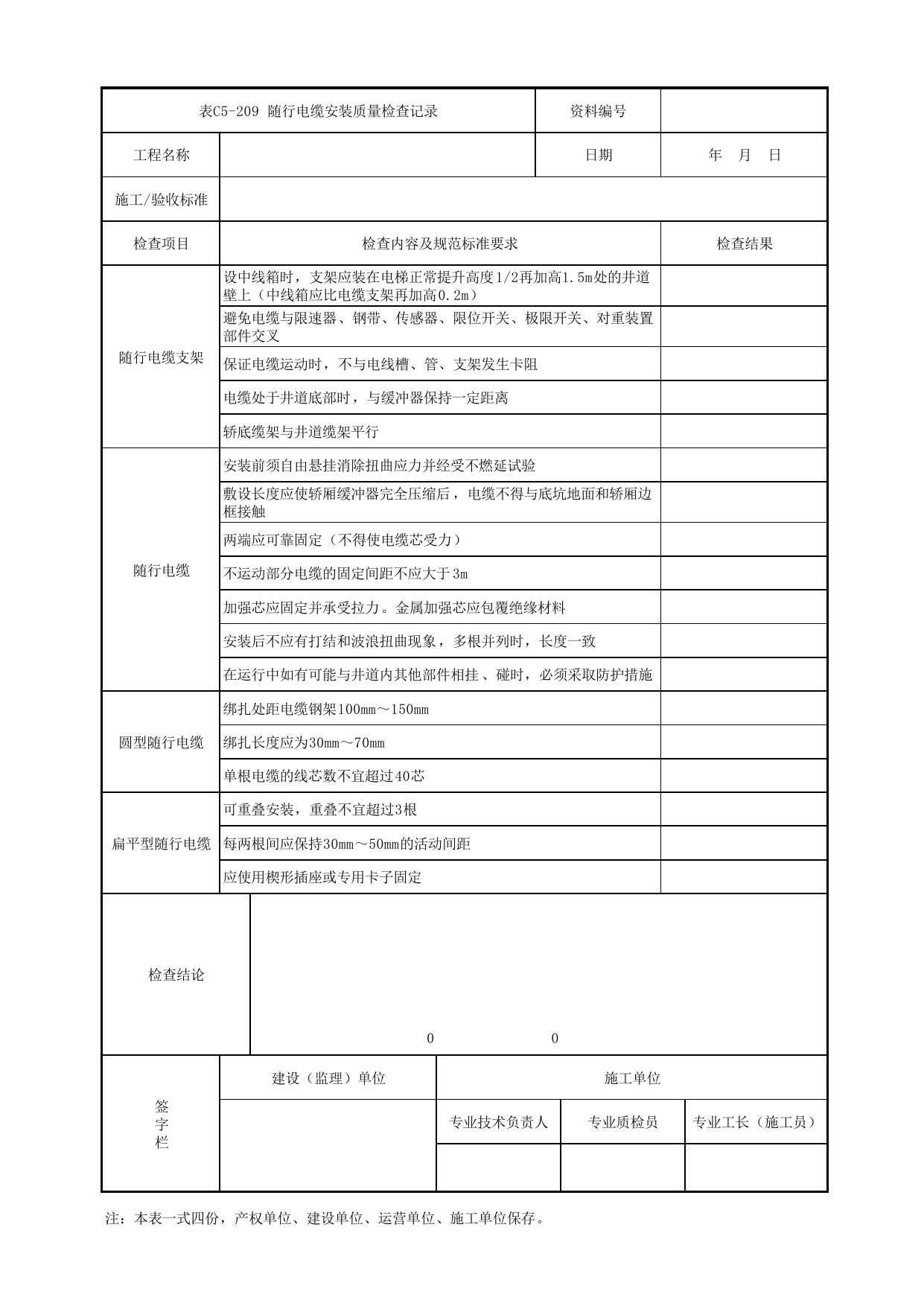

表C5-209随行电缆安装质量检查记录资料编号工程名称日期年月日施工/验收标准检查项目检查内容及规范标准要求检查结果随行电缆支架设中线箱时，支架应装在电梯正常提升高度1/2再加高1.5m处的井道壁上（中线箱应比电缆支架再加高0.2m）避免电缆与限速器、钢带、传感器、限位开关、极限开关、对重装置部件交叉保证电缆运动时，不与电线槽、管、支架发生卡阻电缆处于井道底部时，与缓冲器保持一定距离轿底缆架与井道缆架平行随行电缆安装前须自由悬挂消除扭曲应力并经受不燃延试验敷设长度应使轿厢缓冲器完全压缩后，电缆不得与底坑地面和轿厢边框接触两端应可靠固定（不得使电缆芯受力）不运动部分电缆的固定间距不应大于3m加强芯应固定并承受拉力。金属加强芯应包覆绝缘材料安装后不应有打结和波浪扭曲现象，多根并列时，长度一致在运行中如有可能与井道内其他部件相挂、碰时，必须采取防护措施圆型随行电缆绑扎处距电缆钢架100mm～150mm绑扎长度应为30mm～70mm单根电缆的线芯数不宜超过40芯扁平型随行电缆可重叠安装，重叠不宜超过3根每两根间应保持30mm～50mm的活动间距应使用楔形插座或专用卡子固定检查结论00签字栏建设（监理）单位施工单位专业技术负责人专业质检员专业工长（施工员）注：本表一式四份，产权单位、建设单位、运营单位、施工单位保存。
