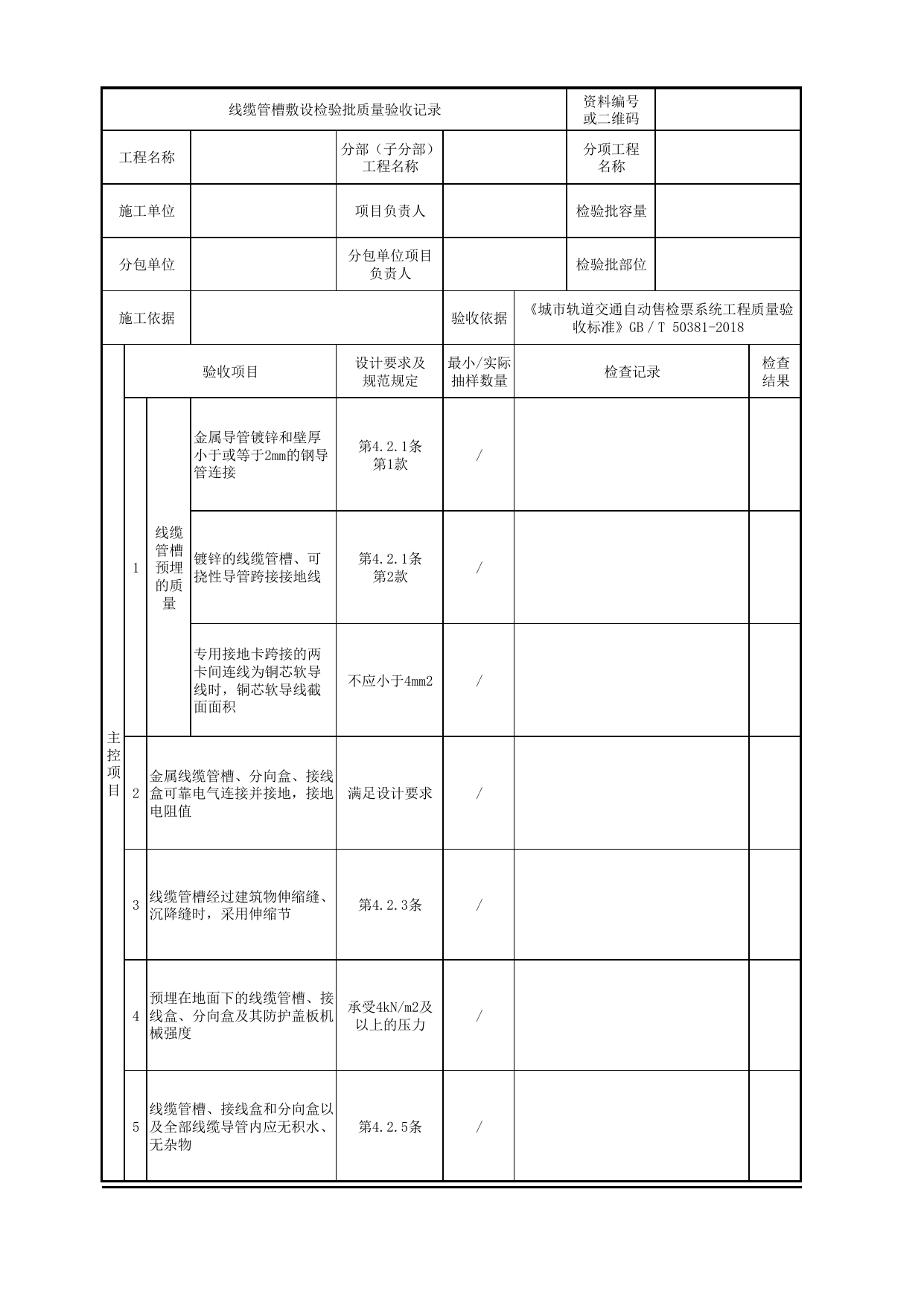

线缆管槽敷设检验批质量验收记录资料编号或二维码工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据验收依据《城市轨道交通自动售检票系统工程质量验收标准》GB／T50381-2018主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1线缆管槽预埋的质量金属导管镀锌和壁厚小于或等于2mm的钢导管连接第4.2.1条第1款/镀锌的线缆管槽、可挠性导管跨接接地线第4.2.1条第2款/专用接地卡跨接的两卡间连线为铜芯软导线时，铜芯软导线截面面积不应小于4mm2/2金属线缆管槽、分向盒、接线盒可靠电气连接并接地，接地电阻值满足设计要求/3线缆管槽经过建筑物伸缩缝、沉降缝时，采用伸缩节第4.2.3条/4预埋在地面下的线缆管槽、接线盒、分向盒及其防护盖板机械强度承受4kN/m2及以上的压力/5线缆管槽、接线盒和分向盒以及全部线缆导管内应无积水、无杂物第4.2.5条/线缆管槽敷设检验批质量验收记录资料编号或二维码验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果一般项目1线缆管槽、接线盒和分向盒安装质量线缆管槽、接线盒和分向盒外观、加工尺寸第4.2.6条第1款/线缆管槽、接线盒和分向盒的连接质量第4.2.6条第2款/2预制金属弯管弯成的角度，弯曲半径，弯管处不应有裂缝和变形第4.2.7条/3金属线缆管槽的填埋深度与建筑物或构建物表面的距离。金属管槽排列，固定点间距，安装质量。管卡设置，直线段管卡间最大距离应符合表4.2.8的规定第4.2.8条/4线缆管槽拐弯角度小于135°时，设置分向盒的距离两个分向盒之间无弯时应小于30m/两个分向盒之间有1个弯时应小于20m/两个分向盒之间有2个弯时应小于15m/两个分向盒之间有3个弯时应小于8m/5可挠性导管与线缆管槽或电气设备、器具间的连接，可挠性导管的连接，防水覆盖层。可挠性导管与线缆管槽或电气设备、器具间连接时安装的最大允许长度，可挠性导管不得当作接地的接续导体第4.2.10条/6可挠性导管经过建筑物的伸缩缝或沉降缝时，应采用钢制护套保护第4.2.11条/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
