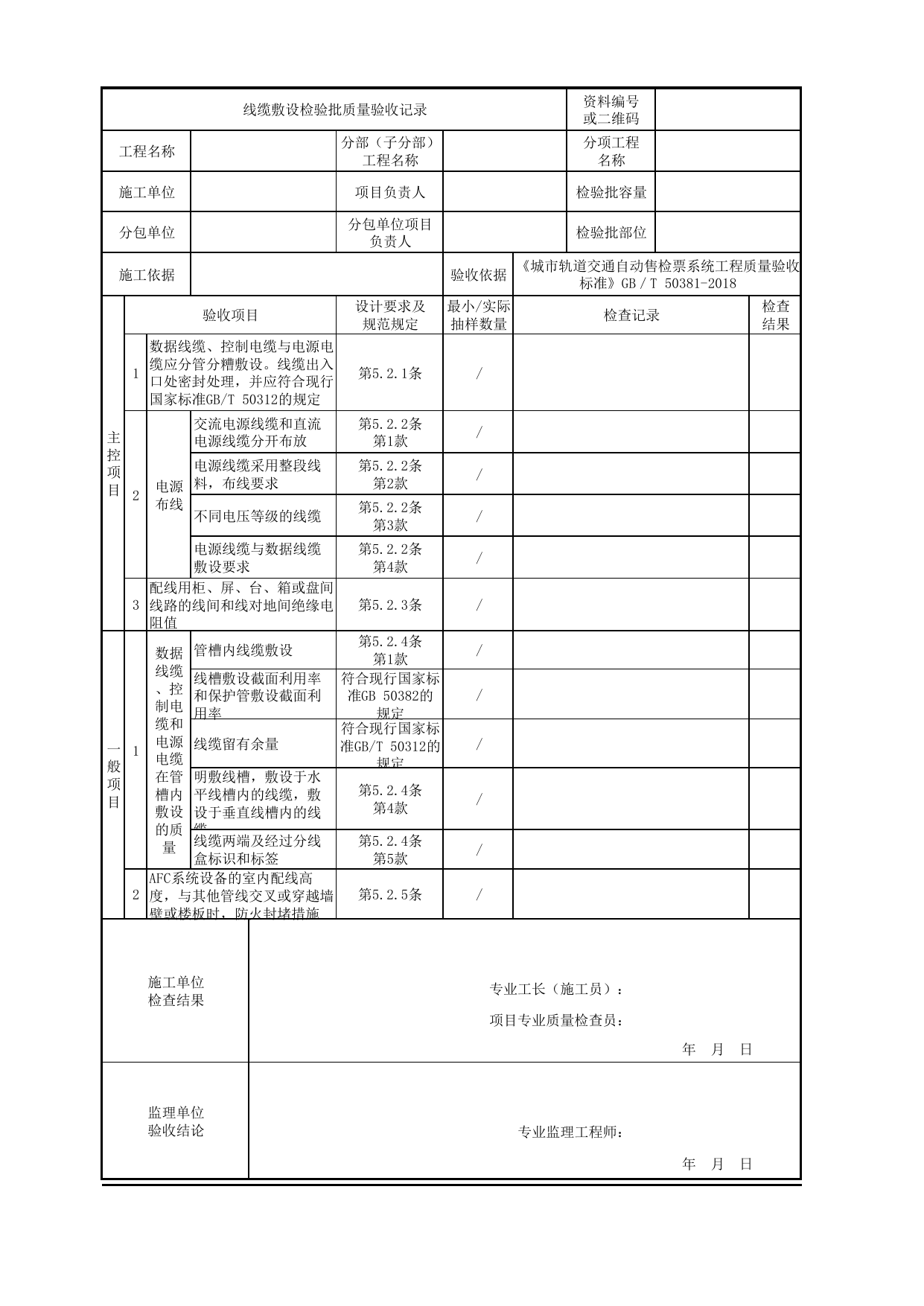

线缆敷设检验批质量验收记录资料编号或二维码工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据验收依据《城市轨道交通自动售检票系统工程质量验收标准》GB／T50381-2018主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1数据线缆、控制电缆与电源电缆应分管分糟敷设。线缆出入口处密封处理，并应符合现行国家标准GB/T50312的规定第5.2.1条/2电源布线交流电源线缆和直流电源线缆分开布放第5.2.2条第1款/电源线缆采用整段线料，布线要求第5.2.2条第2款/不同电压等级的线缆第5.2.2条第3款/电源线缆与数据线缆敷设要求第5.2.2条第4款/3配线用柜、屏、台、箱或盘间线路的线间和线对地间绝缘电阻值第5.2.3条/一般项目1数据线缆、控制电缆和电源电缆在管槽内敷设的质量管槽内线缆敷设第5.2.4条第1款/线槽敷设截面利用率和保护管敷设截面利用率符合现行国家标准GB50382的规定/线缆留有余量符合现行国家标准GB/T50312的规定/明敷线槽，敷设于水平线槽内的线缆，敷设于垂直线槽内的线缆第5.2.4条第4款/线缆两端及经过分线盒标识和标签第5.2.4条第5款/2AFC系统设备的室内配线高度，与其他管线交叉或穿越墙壁或楼板时，防火封堵措施第5.2.5条/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
