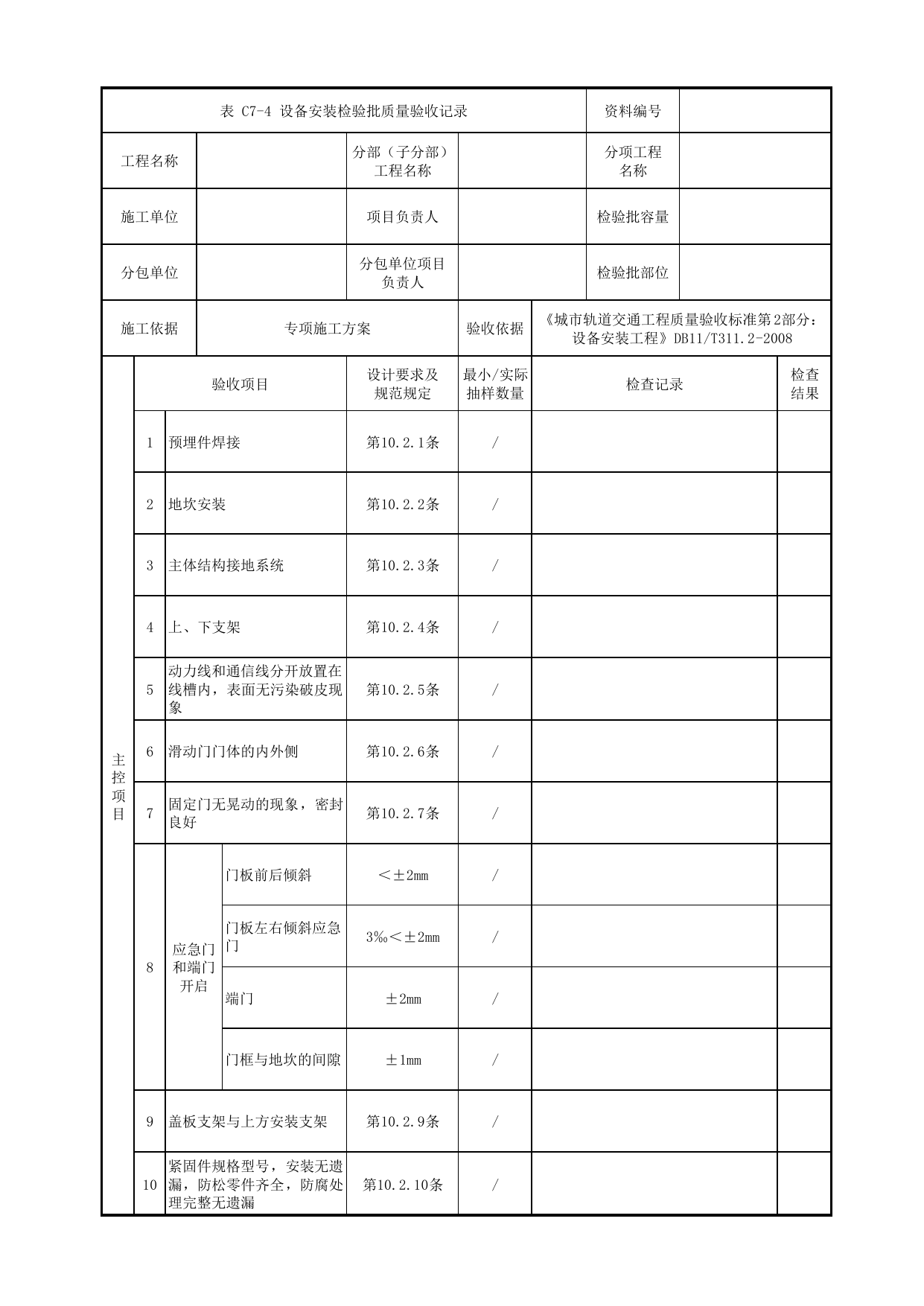

表C7-4设备安装检验批质量验收记录资料编号工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据专项施工方案验收依据《城市轨道交通工程质量验收标准第2部分：设备安装工程》DB11/T311.2-2008主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1预埋件焊接第10.2.1条/2地坎安装第10.2.2条/3主体结构接地系统第10.2.3条/4上、下支架第10.2.4条/5动力线和通信线分开放置在线槽内，表面无污染破皮现象第10.2.5条/6滑动门门体的内外侧第10.2.6条/7固定门无晃动的现象，密封良好第10.2.7条/8应急门和端门开启门板前后倾斜＜±2mm/门板左右倾斜应急门3‰＜±2mm/端门±2mm/门框与地坎的间隙±1mm/9盖板支架与上方安装支架第10.2.9条/10紧固件规格型号，安装无遗漏，防松零件齐全，防腐处理完整无遗漏第10.2.10条/表C7-4设备安装检验批质量验收记录资料编号一般项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1设备安装第10.2.11条/2前后地坎的间隙在7～8mm内/地坎导轨侧到导轨中心线的距离在+10mm内/导轨面到地坎面的距离±3mm/主立柱不锈钢装饰板导轨侧到导轨中心线的距离+10/-2mm内/门立柱不锈钢装饰板导轨侧到导轨中心线的距离+10/-2mm/以站台中心线为基准：单元立柱中心距离（误差累积≤15mm）（不对称3739±0）+2mm第10.2.12条/立柱在X轴的倾斜度3‰±2mm或6±2mm/门机梁导轨侧到导轨中心线的距离±2mm/3自然开关门状况第10.2.13条/4缆线的保护管安装第10.2.14条/5上、下支架螺栓的扭力满足要求第10.2.15条/下支架导轨侧到轨道中心线的水平距离0，+10mm/下支架上表面到导轨面的垂直距离偏差±2mm/单元下支架间的距离公差累积（站台总长公差累积）±2（±15）mm/6屏蔽门与安全门安装允许偏差(mm)门框轨道侧到轨道中心的距离+10-0/门板间的平面误差±2/门框与立柱间隙±2/门板前后倾斜±2/门板与地坎间隙±2/后下盖板导轨侧到导轨中心线的距离+10-0/前、后下盖板底部、门楣，三者与地坎的距离+2-0/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
