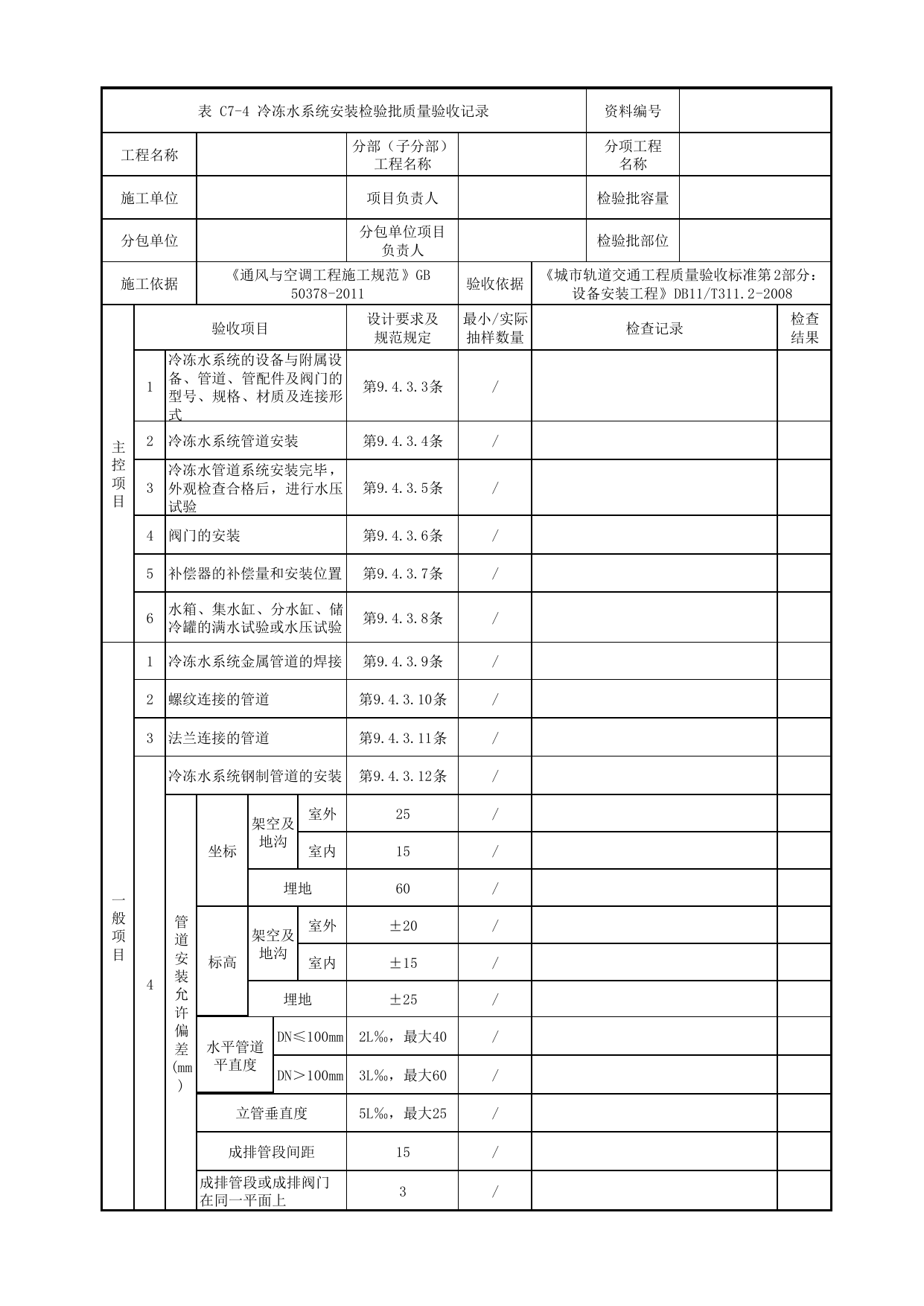

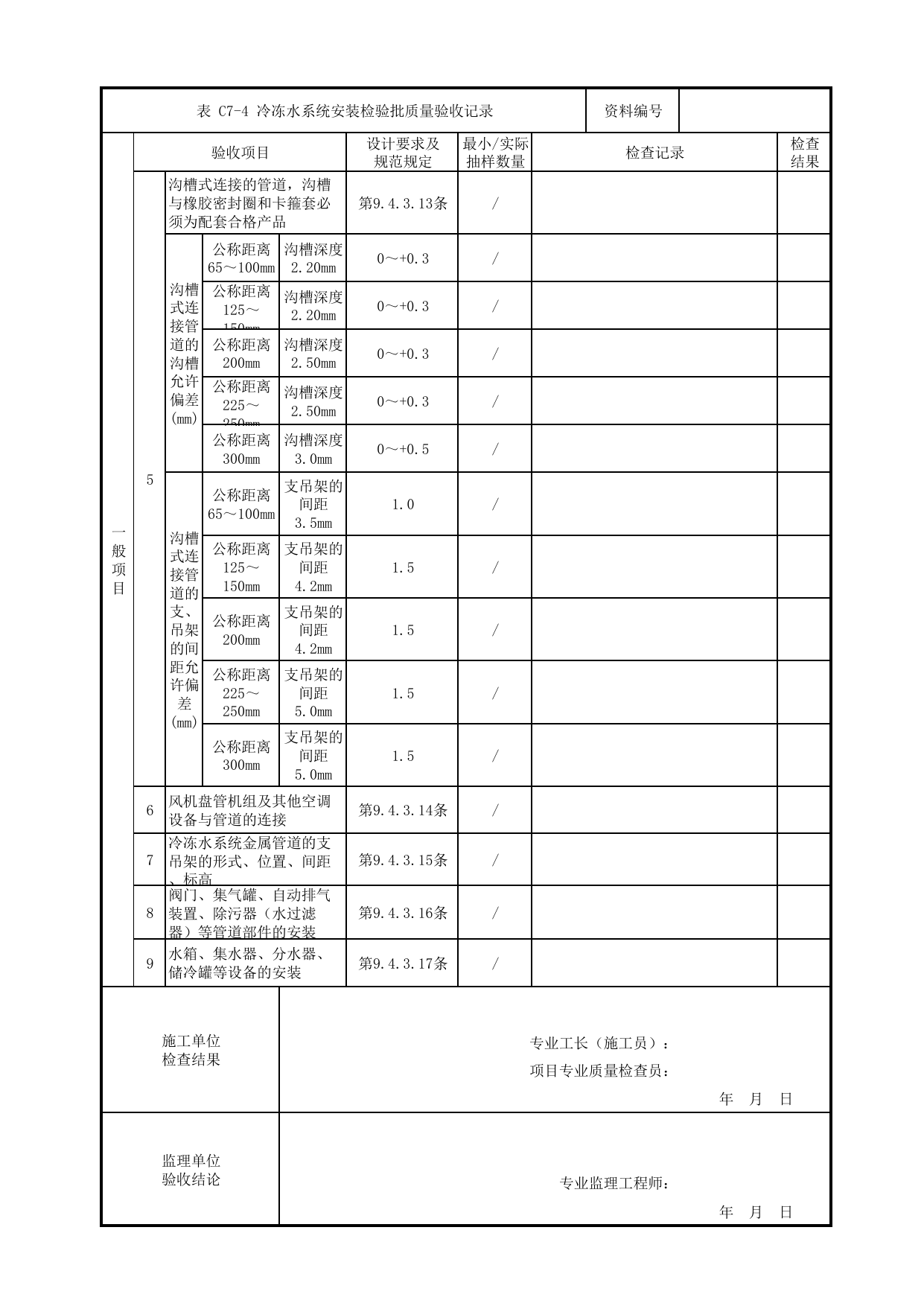

表C7-4冷冻水系统安装检验批质量验收记录资料编号工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据《通风与空调工程施工规范》GB50378-2011验收依据《城市轨道交通工程质量验收标准第2部分：设备安装工程》DB11/T311.2-2008主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1冷冻水系统的设备与附属设备、管道、管配件及阀门的型号、规格、材质及连接形式第9.4.3.3条/2冷冻水系统管道安装第9.4.3.4条/3冷冻水管道系统安装完毕，外观检查合格后，进行水压试验第9.4.3.5条/4阀门的安装第9.4.3.6条/5补偿器的补偿量和安装位置第9.4.3.7条/6水箱、集水缸、分水缸、储冷罐的满水试验或水压试验第9.4.3.8条/一般项目1冷冻水系统金属管道的焊接第9.4.3.9条/2螺纹连接的管道第9.4.3.10条/3法兰连接的管道第9.4.3.11条/4冷冻水系统钢制管道的安装第9.4.3.12条/管道安装允许偏差(mm)坐标架空及地沟室外25/室内15/埋地60/标高架空及地沟室外±20/室内±15/埋地±25/水平管道平直度DN≤100mm2L‰，最大40/DN＞100mm3L‰，最大60/立管垂直度5L‰，最大25/成排管段间距15/成排管段或成排阀门在同一平面上3/表C7-4冷冻水系统安装检验批质量验收记录资料编号一般项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果5沟槽式连接的管道，沟槽与橡胶密封圈和卡箍套必须为配套合格产品第9.4.3.13条/沟槽式连接管道的沟槽允许偏差(mm)公称距离65～100mm沟槽深度2.20mm0～+0.3/公称距离125～150mm沟槽深度2.20mm0～+0.3/公称距离200mm沟槽深度2.50mm0～+0.3/公称距离225～250mm沟槽深度2.50mm0～+0.3/公称距离300mm沟槽深度3.0mm0～+0.5/沟槽式连接管道的支、吊架的间距允许偏差(mm)公称距离65～100mm支吊架的间距3.5mm1.0/公称距离125～150mm支吊架的间距4.2mm1.5/公称距离200mm支吊架的间距4.2mm1.5/公称距离225～250mm支吊架的间距5.0mm1.5/公称距离300mm支吊架的间距5.0mm1.5/6风机盘管机组及其他空调设备与管道的连接第9.4.3.14条/7冷冻水系统金属管道的支吊架的形式、位置、间距、标高第9.4.3.15条/8阀门、集气罐、自动排气装置、除污器（水过滤器）等管道部件的安装第9.4.3.16条/9水箱、集水器、分水器、储冷罐等设备的安装第9.4.3.17条/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
