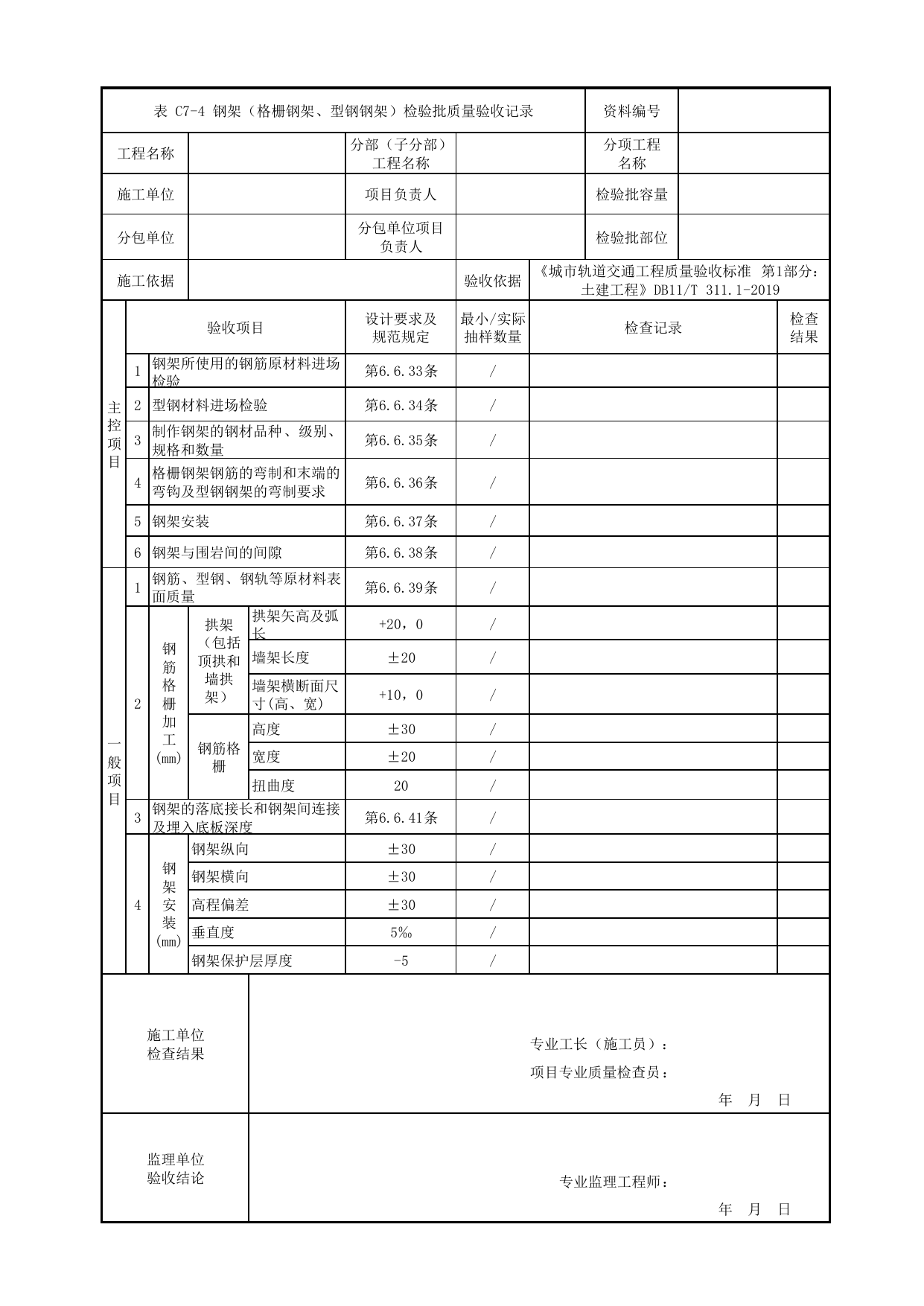

表C7-4钢架（格栅钢架、型钢钢架）检验批质量验收记录资料编号工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据验收依据《城市轨道交通工程质量验收标准第1部分：土建工程》DB11/T311.1-2019主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1钢架所使用的钢筋原材料进场检验第6.6.33条/2型钢材料进场检验第6.6.34条/3制作钢架的钢材品种、级别、规格和数量第6.6.35条/4格栅钢架钢筋的弯制和末端的弯钩及型钢钢架的弯制要求第6.6.36条/5钢架安装第6.6.37条/6钢架与围岩间的间隙第6.6.38条/一般项目1钢筋、型钢、钢轨等原材料表面质量第6.6.39条/2钢筋格栅加工(mm)拱架（包括顶拱和墙拱架）拱架矢高及弧长+20，0/墙架长度±20/墙架横断面尺寸(高、宽)+10，0/钢筋格栅高度±30/宽度±20/扭曲度20/3钢架的落底接长和钢架间连接及埋入底板深度第6.6.41条/4钢架安装(mm)钢架纵向±30/钢架横向±30/高程偏差±30/垂直度5‰/钢架保护层厚度-5/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日
