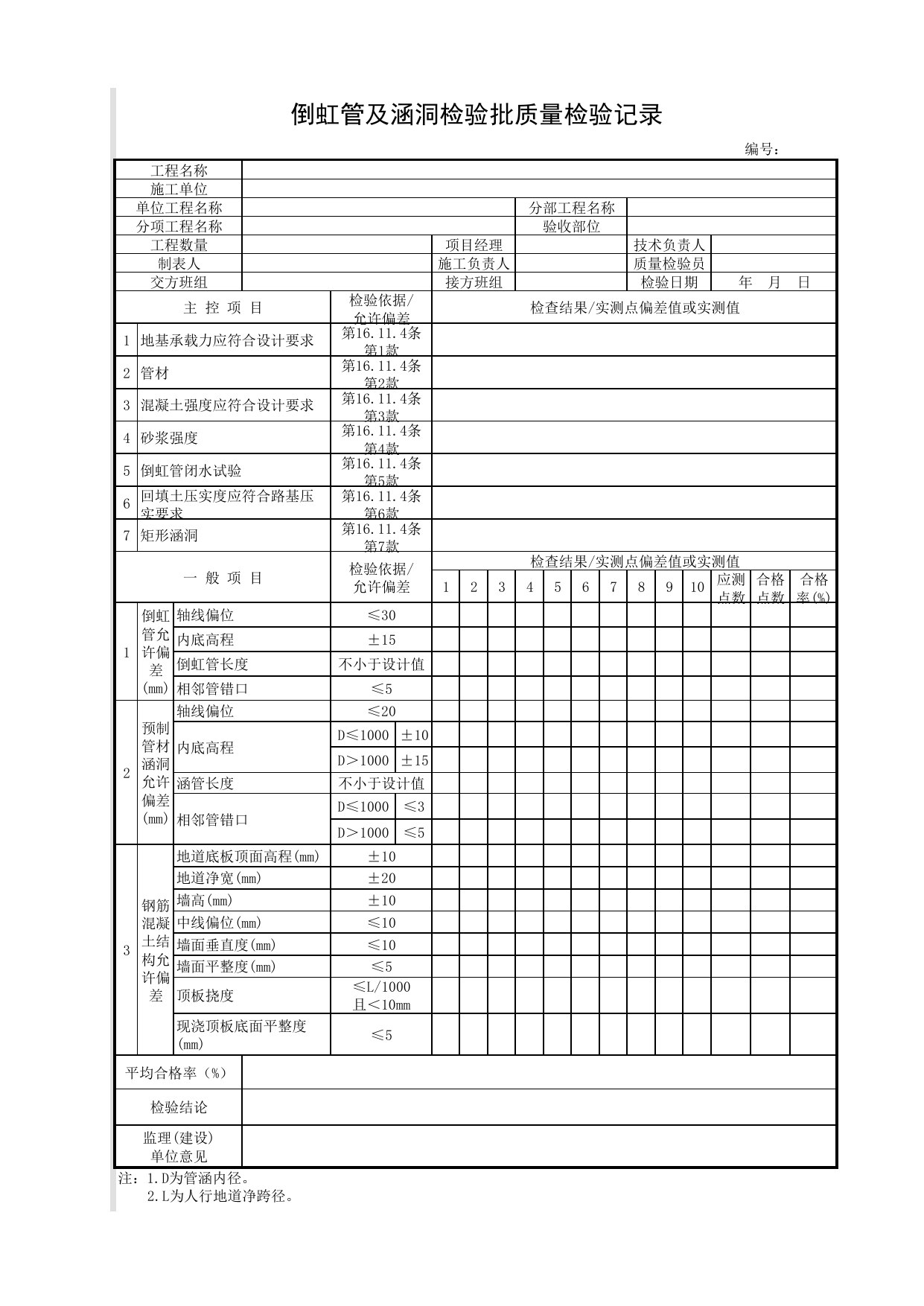

倒虹管及涵洞检验批质量检验记录编号：工程名称施工单位单位工程名称分部工程名称分项工程名称验收部位工程数量项目经理技术负责人制表人施工负责人质量检验员交方班组接方班组检验日期年月日主控项目检验依据/允许偏差检查结果/实测点偏差值或实测值1地基承载力应符合设计要求第16.11.4条第1款2管材第16.11.4条第2款3混凝土强度应符合设计要求第16.11.4条第3款4砂浆强度第16.11.4条第4款5倒虹管闭水试验第16.11.4条第5款6回填土压实度应符合路基压实要求第16.11.4条第6款7矩形涵洞第16.11.4条第7款一般项目检验依据/允许偏差检查结果/实测点偏差值或实测值12345678910应测点数合格点数合格率(%)1倒虹管允许偏差(mm)轴线偏位≤30内底高程±15倒虹管长度不小于设计值相邻管错口≤52预制管材涵洞允许偏差(mm)轴线偏位≤20内底高程D≤1000±10D＞1000±15涵管长度不小于设计值相邻管错口D≤1000≤3D＞1000≤53钢筋混凝土结构允许偏差地道底板顶面高程(mm)±10地道净宽(mm)±20墙高(mm)±10中线偏位(mm)≤10墙面垂直度(mm)≤10墙面平整度(mm)≤5顶板挠度≤L/1000且＜10mm现浇顶板底面平整度(mm)≤5平均合格率（%）检验结论监理(建设)单位意见注：1.D为管涵内径。2.L为人行地道净跨径。
