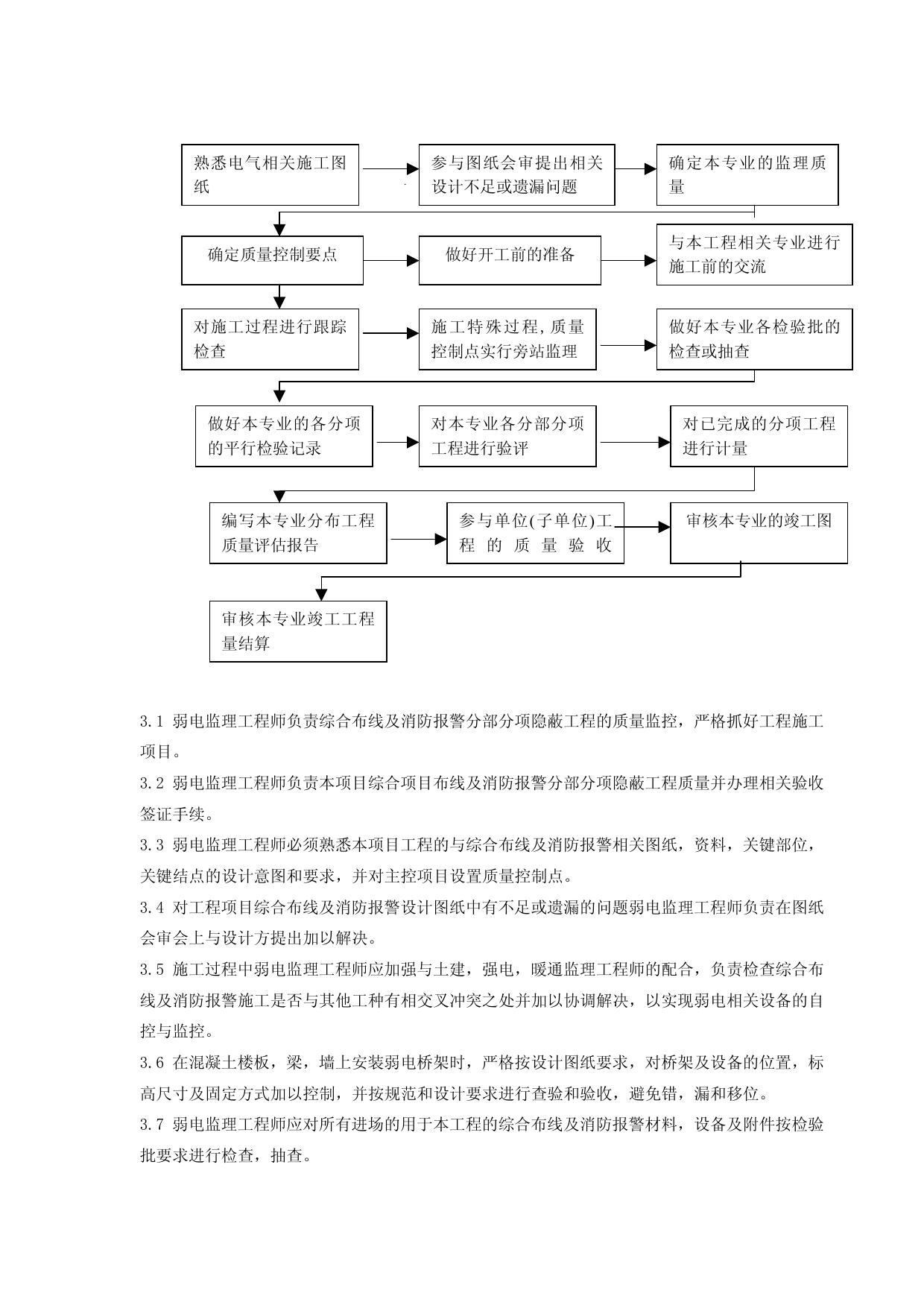

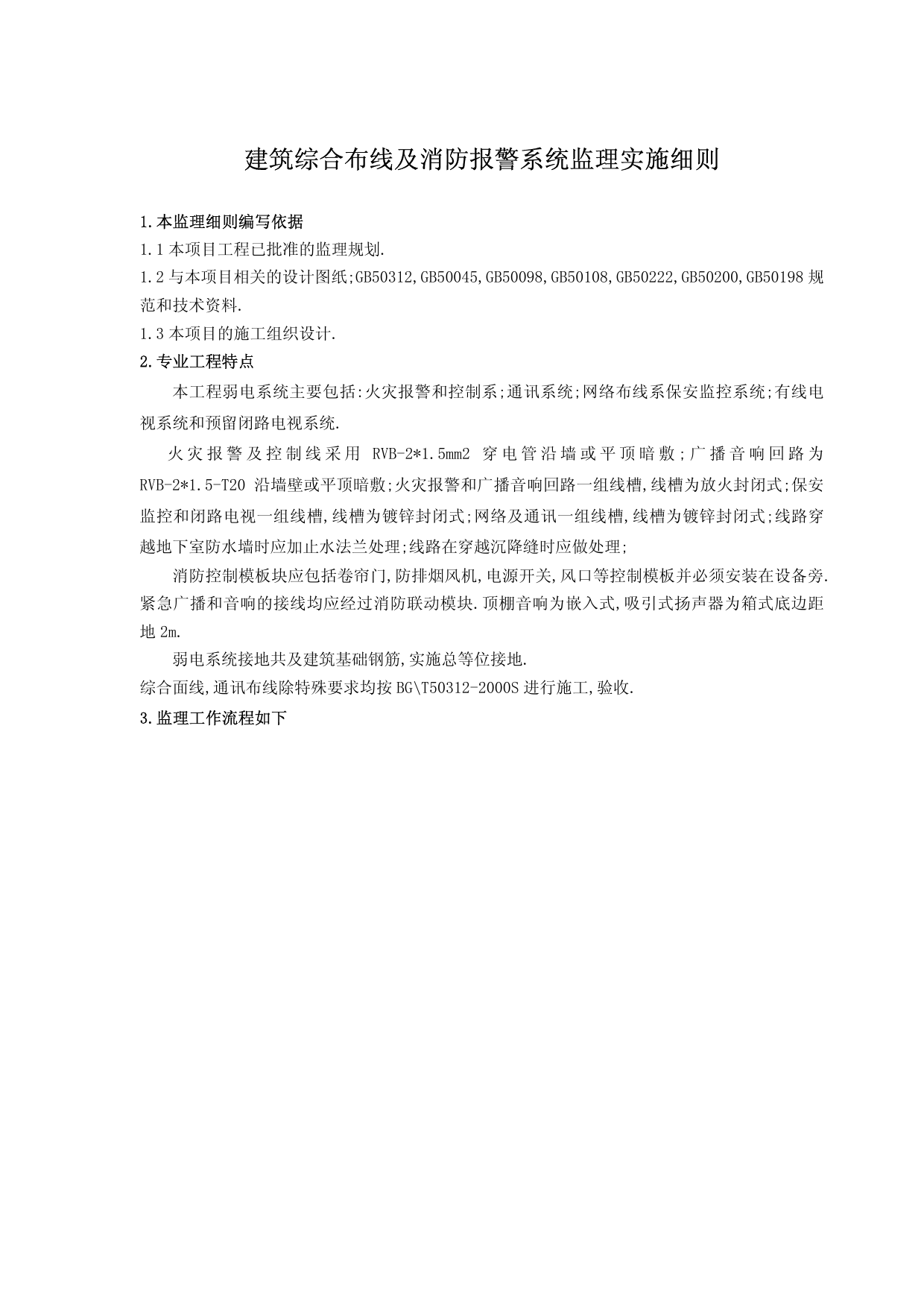

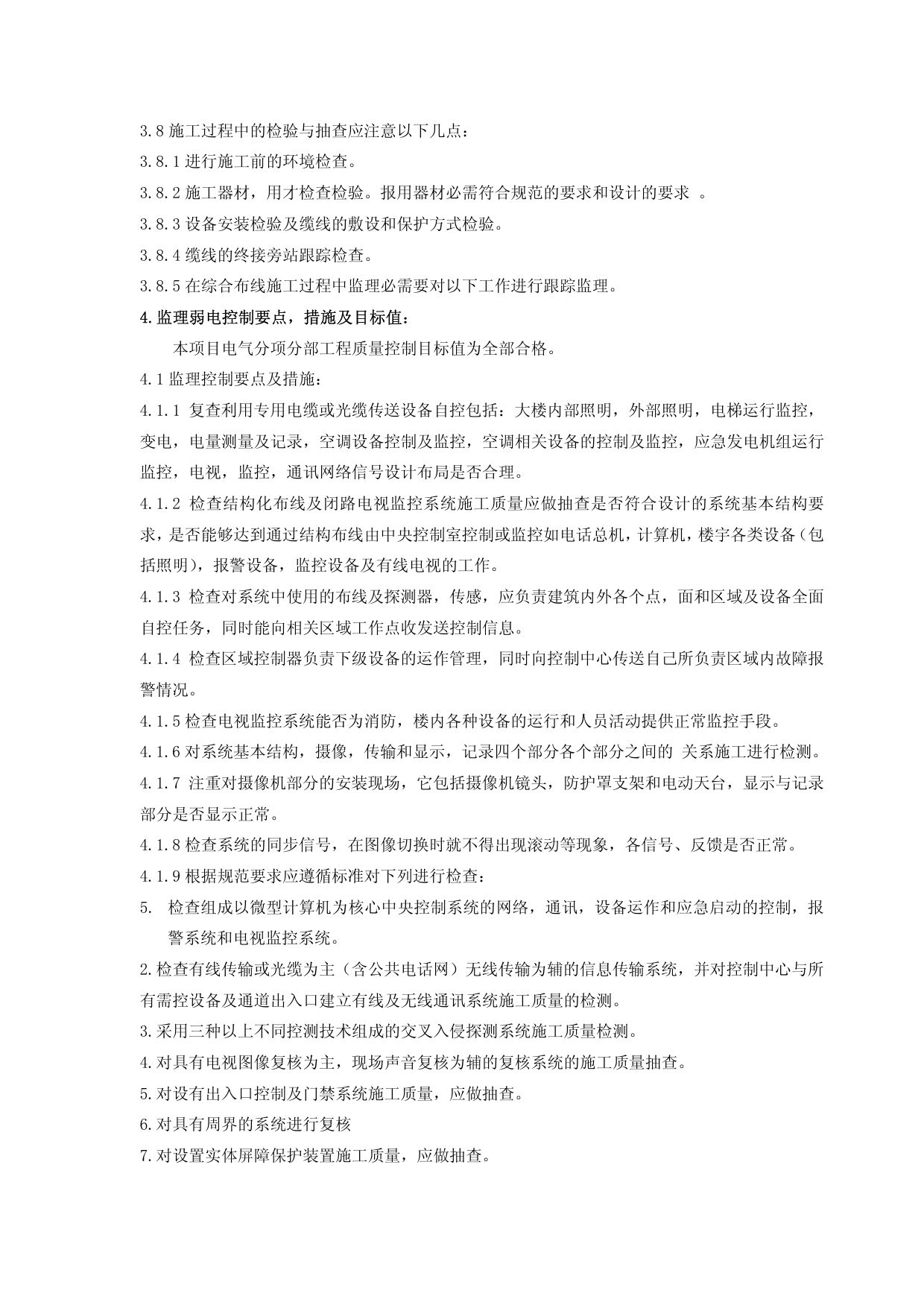

建筑综合布线及消防报警系统监理实施细则1.本监理细则编写依据1.1本项目工程已批准的监理规划.1.2与本项目相关的设计图纸;GB50312,GB50045,GB50098,GB50108,GB50222,GB50200,GB50198规范和技术资料.1.3本项目的施工组织设计.2.专业工程特点本工程弱电系统主要包括:火灾报警和控制系;通讯系统;网络布线系保安监控系统;有线电视系统和预留闭路电视系统.火灾报警及控制线采用RVB-2*1.5mm2穿电管沿墙或平顶暗敷;广播音响回路为RVB-2*1.5-T20沿墙壁或平顶暗敷;火灾报警和广播音响回路一组线槽,线槽为放火封闭式;保安监控和闭路电视一组线槽,线槽为镀锌封闭式;网络及通讯一组线槽,线槽为镀锌封闭式;线路穿越地下室防水墙时应加止水法兰处理;线路在穿越沉降缝时应做处理;消防控制模板块应包括卷帘门,防排烟风机,电源开关,风口等控制模板并必须安装在设备旁.紧急广播和音响的接线均应经过消防联动模块.顶棚音响为嵌入式,吸引式扬声器为箱式底边距地2m.弱电系统接地共及建筑基础钢筋,实施总等位接地.综合面线,通讯布线除特殊要求均按BG\T50312-2000S进行施工,验收.3.监理工作流程如下3.1弱电监理工程师负责综合布线及消防报警分部分项隐蔽工程的质量监控，严格抓好工程施工项目。3.2弱电监理工程师负责本项目综合项目布线及消防报警分部分项隐蔽工程质量并办理相关验收签证手续。3.3弱电监理工程师必须熟悉本项目工程的与综合布线及消防报警相关图纸，资料，关键部位，关键结点的设计意图和要求，并对主控项目设置质量控制点。3.4对工程项目综合布线及消防报警设计图纸中有不足或遗漏的问题弱电监理工程师负责在图纸会审会上与设计方提出加以解决。3.5施工过程中弱电监理工程师应加强与土建，强电，暖通监理工程师的配合，负责检查综合布线及消防报警施工是否与其他工种有相交叉冲突之处并加以协调解决，以实现弱电相关设备的自控与监控。3.6在混凝土楼板，梁，墙上安装弱电桥架时，严格按设计图纸要求，对桥架及设备的位置，标高尺寸及固定方式加以控制，并按规范和设计要求进行查验和验收，避免错，漏和移位。3.7弱电监理工程师应对所有进场的用于本工程的综合布线及消防报警材料，设备及附件按检验批要求进行检查，抽查。参与图纸会审提出相关设计不足或遗漏问题熟悉电气相关施工图纸确定本专业的监理质量与本工程相关专业进行施工前的交流确定质量控制要点做好开工前的准备施工特殊过程,质量控制点实行旁站监理对施工过程进行跟踪检查对本专业各分部分项工程进行验评做好本专业的各分项的平行检验记录对已完成的分项工程进行计量编写本专业分布工程质量评估报告参与单位(子单位)工程的质量验收做好本专业各检验批的检查或抽查审核本专业的竣工图审核本专业竣工工程量结算3.8施工过程中的检验与抽查应注意以下几点：3.8.1进行施工前的环境检查。3.8.2施工器材，用才检查检验。报用器材必需符合规范的要求和设计的要求。3.8.3设备安装检验及缆线的敷设和保护方式检验。3.8.4缆线的终接旁站跟踪检查。3.8.5在综合布线施工过程中监理必需要对以下工作进行跟踪监理。4.监理弱电控制要点，措施及目标值：本项目电气分项分部工程质量控制目标值为全部合格。4.1监理控制要点及措施：4.1.1复查利用专用电缆或光缆传送设备自控包括：大楼内部照明，外部照明，电梯运行监控，变电，电量测量及记录，空调设备控制及监控，空调相关设备的控制及监控，应急发电机组运行监控，电视，监控，通讯网络信号设计布局是否合理。4.1.2检查结构化布线及闭路电视监控系统施工质量应做抽查是否符合设计的系统基本结构要求，是否能够达到通过结构布线由中央控制室控制或监控如电话总机，计算机，楼宇各类设备（包括照明），报警设备，监控设备及有线电视的工作。4.1.3检查对系统中使用的布线及探测器，传感，应负责建筑内外各个点，面和区域及设备全面自控任务，同时能向相关区域工作点收发送控制信息。4.1.4检查区域控制器负责下级设备的运作管理，同时向控制中心传送自己所负责区域内故障报警情况。4.1.5检查电视监控系统能否为消防，楼内各种设备的运行和人员活动提供正常监控手段。4.1.6对系统基本结构，摄像，传输和显示，记录四个部分各个部分之间的关系施工进行检测。4.1.7注重对摄像机部分的安装现场，它包括摄像机镜头，防护罩支架和电动天台，显示与记录部分是否显示正常。4.1.8检查系统的同步信号，在图像切换时就不得出现滚动等现象，各信号、反馈是否正常。4.1.9根据规范要求应遵循标准对下列进行检查：5.检查组成以微型计算机为核心中央控制系统的网络，通讯，设备运作和应急启动的控制，报警系统和电视监控系统。2.检查有线传输或光缆为主（含公共电话网）无线传输为辅的信息传输系统，并对控制中心与所有需控设备及通道出入口建立有线及无线通讯系统施工质量的检测。3.采用三种以上不同控测技术组成的交叉入侵探测系统施工质量检测。4.对具有电视图像复核为主，现场声音复核为辅的复核系统的施工质量抽查。5.对设有出入口控制及门禁系统施工质量，应做抽查。6.对具有周界的系统进行复核7.对设置实体屏障保护装置施工质量，应做抽查。8.对用户终端和上一级接受中心，可实施双向通信的，并有现场处理指挥系统施工质量进行监控及抽检9.宇智能化（BAS）所有重点部位的施工质量进行监控抽检。4.1.10对设置不间断电源，交直流电源应能自动切换功能进行检查。4.1.11安全保卫监控系统。5.对根据安全技术防范管理的需要，重要对公共活动场所，通道重要部位及防护场所等再现画面进行有效监视记录，要进行检查测试。2.控制系统的画面显示应能任意编程自动或手动切掉，在画面上应存摄像机编号，位置部位地址及时间，日期。3.检查控制系统应能与报警系统入口控制系统联动，能否自动把现图像切换到指定的监视器上显示并自动录像。4.2竣工验收4.2.1通讯网络部件，信息模块应正确安装到位，稳定，应易于通风，维护，安全秋理，故障处理和系统扩展。4.2.2通讯网络部件，信息模块应正确安装，连接，包括主机，扩充板和其他相关部件。4.2.3线缆连接应到位，固定，走向明确，各连接线缆应有必要的标签和记录，主要包括UTP跳线，光缆跳线，电源电缆和其他相关电缆。4.2.4通讯网络设备，部件的规格，型号，外观应符合设计要求，标记齐全。4.2.5检查主要技术文件：5.通讯网络设备及操作系统，开书报废工具，数据等软件的到货验收报告；2.办公自动化系统及设备自控系统工程量最终技术方案；3.计算机网络系统最终配置技术方案；4.应用软件开发文档；5.计算机网络系统应用功能测试记录和测试报告。4.2.6通讯网络系统功能验收；5.通讯网络内信息交换，网络信息资源共享功能；2.路由选择功能；3.通讯网络管理功能：对计算机网络信息网的维护和监控；4.通讯网络管理功能；5.容错功能：带电插拨，冗余链路，冗余模块，冗余电源，风扇备份；6.重组功能：根据要求，进行系统的不同配置；4.2.7综合布线系统（GCS）验收：5.检查整个暇线系统是否采用统一的布线端接标准；2.缆线中间不得产主接关现象；3.对绞缆与接线模块卡接时，应按设计和厂商规定的程序进行操作；4.终端时每对绞线应改善扭绞状态，非扭绞长度对全五类线及超五类线不应大于13mm对于三类线不应大于25mm：5.屏蔽对绞电缆的屏蔽与接插件终端处屏蔽罩可靠接触，缆线屏蔽层应与接插件蔽罩360度圆周接触，接触长度不应小于10mm：6.各类跳线缆线和接插件间接触应良好，接线无误，标志齐全。跳线选用类型应符合系统设计要求；7.各类跳线长度应符合设计标，一般对电缆不应超过10mm，光缆不应超过10mm；8.综合布线系统工程的电气性能测试，包括缆线，信息插座及接线模块是一体化测试，各项测试应有详细记录，以作为竣工资料的一部分，并作为判定布线系统是否合格的重要依据。检验和测试按DB32|365执行。4.2.8系统集成（IS）5.检查系统配置清单是否与系统配置设备一致；2.系统设备的性能是否满足系统设计要求。对设备性能验收记录和验收报告进行复核；5.系统设备安装和调试是否符合规范要求。并审查安装调试报告；2.检查在测试中发现功能不完整和有缺陷的地方是否已经纠正；3.网络接口和通讯协议或规程是否条款和规范及设计要求；4.系统集成是否达到设计要求，是否符合人机工程学，是否便于使用和维修。4.2.9电源、防雷及接地：5.线路敷设应满足与入号通讯线路的间隔的要求，并应遵守GB42、GB50200、GB50198有关规定；2.布置电源线路走向及电源插座,与网络传输线应保持300mm以上的距离以防交流电对网络的干扰。3.仪表箱内安装的供电设备其裸露带电体互相或其它裸露电体之间的距离不小于4mm。4.UPS设备用电源（设备）安装好后，应检查其自动切换装轩的可靠性，切换间及切换电压应符合设计要求。5.检查供电设备的带电部分与金属外壳之间的绝缘电阻、用500兆欧表测时，其什应不小于5MΩ.6.防雷及接地系统：5.系统应有可靠地安装建筑物中直雷及抑制二次感应雷装置（避雷网、避雷带和闪接器）。(2)中心机房的各种金属设施在施工时。均应分加别就近连接至避雷装置。(3)中心机房内桥架、机架、机壳、金属通风管道、金属门窗等均应作保护接地。保护接地能上能下线一般截面积不得小于35mm.(4)弱电接地必须单独设置，并直接接入埋地，线路应连续以满足工程需要。7.系统应有良好的接地中心控制室设置专用接地干线，以防干拢和雷击与防雷地线的地距离应不
