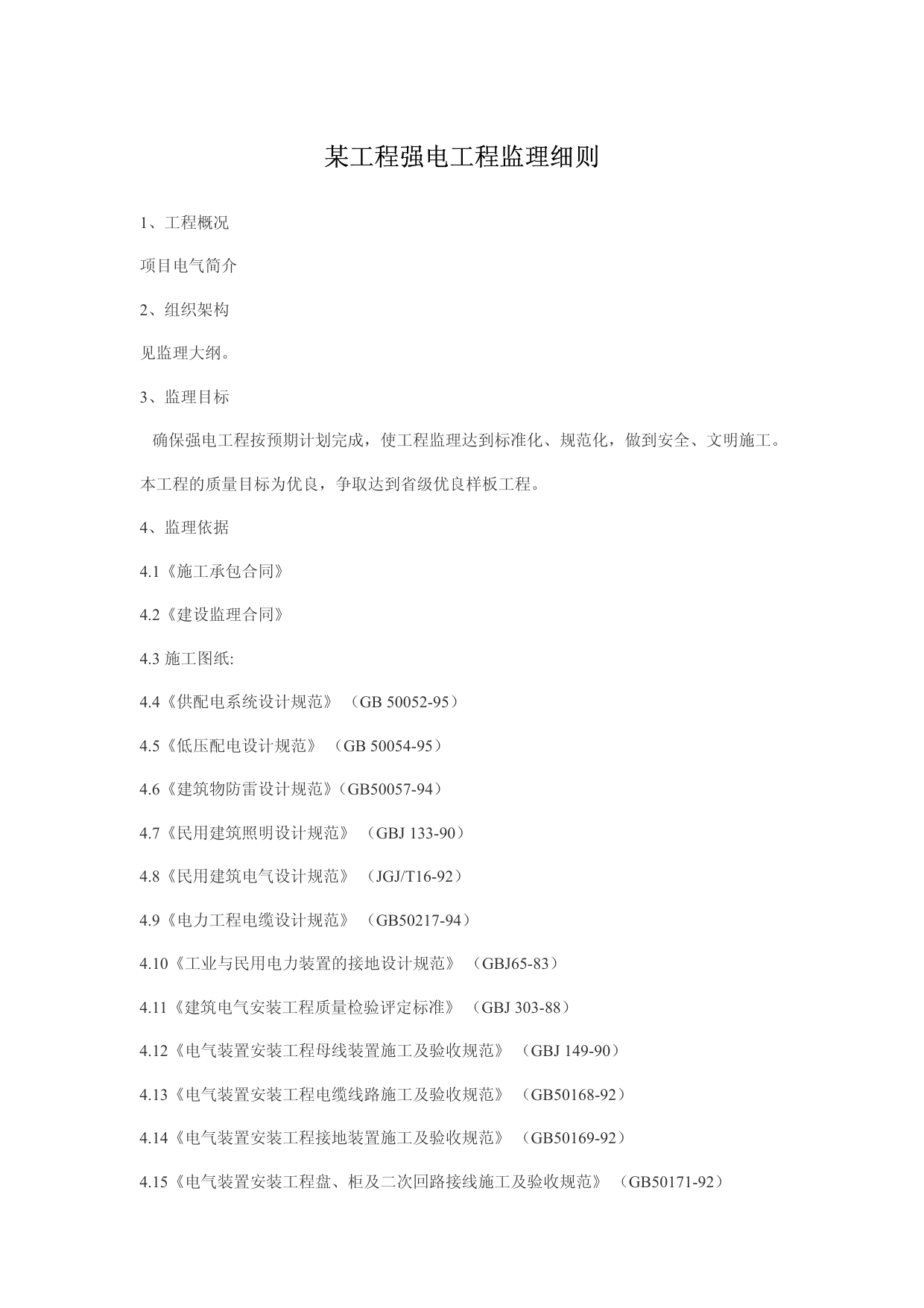

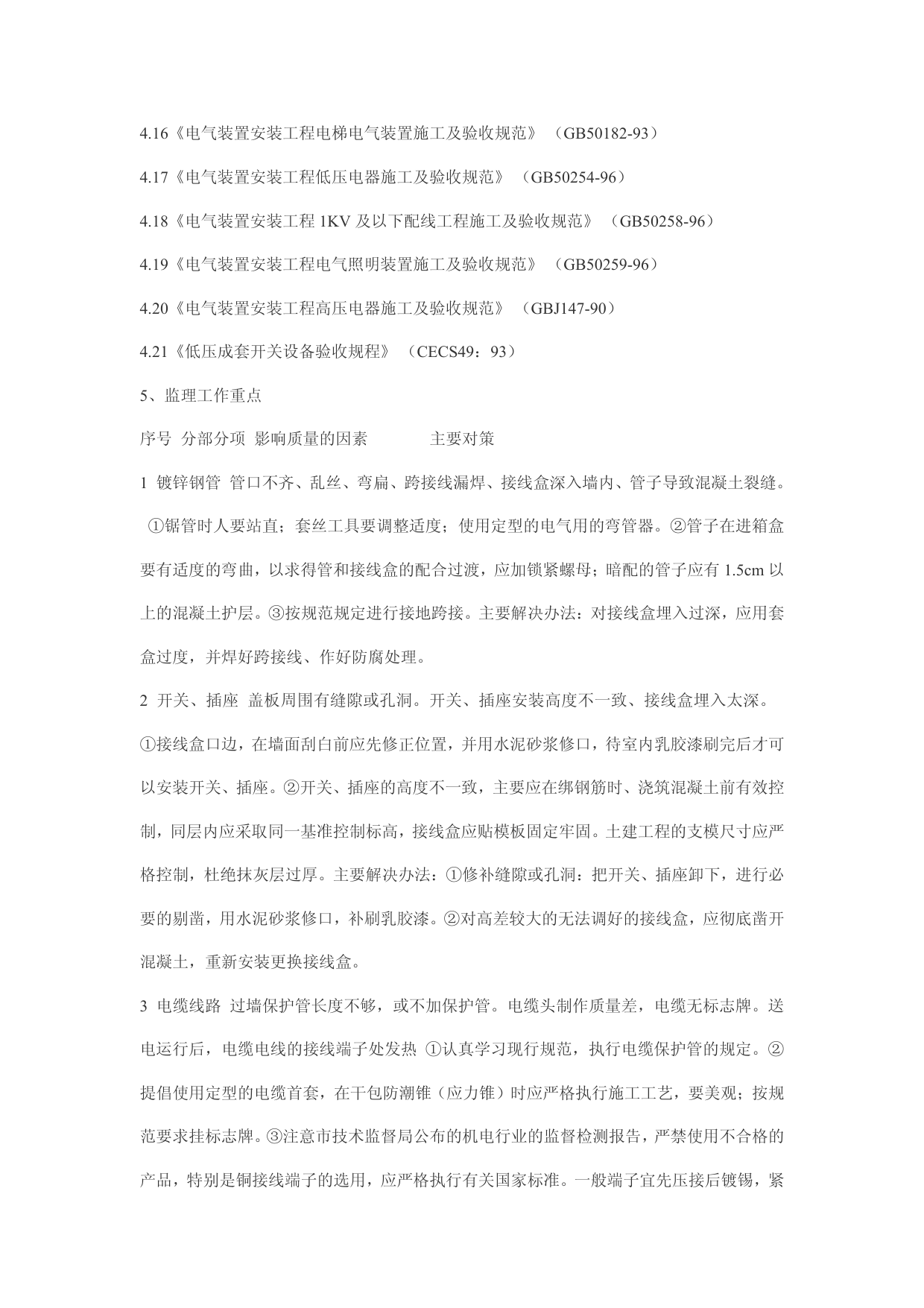

某工程强电工程监理细则1、工程概况项目电气简介2、组织架构见监理大纲。3、监理目标确保强电工程按预期计划完成，使工程监理达到标准化、规范化，做到安全、文明施工。本工程的质量目标为优良，争取达到省级优良样板工程。4、监理依据4.1《施工承包合同》4.2《建设监理合同》4.3施工图纸:4.4《供配电系统设计规范》（GB50052-95）4.5《低压配电设计规范》（GB50054-95）4.6《建筑物防雷设计规范》（GB50057-94）4.7《民用建筑照明设计规范》（GBJ133-90）4.8《民用建筑电气设计规范》（JGJ/T16-92）4.9《电力工程电缆设计规范》（GB50217-94）4.10《工业与民用电力装置的接地设计规范》（GBJ65-83）4.11《建筑电气安装工程质量检验评定标准》（GBJ303-88）4.12《电气装置安装工程母线装置施工及验收规范》（GBJ149-90）4.13《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）4.14《电气装置安装工程接地装置施工及验收规范》（GB50169-92）4.15《电气装置安装工程盘、柜及二次回路接线施工及验收规范》（GB50171-92）4.16《电气装置安装工程电梯电气装置施工及验收规范》（GB50182-93）4.17《电气装置安装工程低压电器施工及验收规范》（GB50254-96）4.18《电气装置安装工程1KV及以下配线工程施工及验收规范》（GB50258-96）4.19《电气装置安装工程电气照明装置施工及验收规范》（GB50259-96）4.20《电气装置安装工程高压电器施工及验收规范》（GBJ147-90）4.21《低压成套开关设备验收规程》（CECS49：93）5、监理工作重点序号分部分项影响质量的因素主要对策1镀锌钢管管口不齐、乱丝、弯扁、跨接线漏焊、接线盒深入墙内、管子导致混凝土裂缝。①锯管时人要站直；套丝工具要调整适度；使用定型的电气用的弯管器。②管子在进箱盒要有适度的弯曲，以求得管和接线盒的配合过渡，应加锁紧螺母；暗配的管子应有1.5cm以上的混凝土护层。③按规范规定进行接地跨接。主要解决办法：对接线盒埋入过深，应用套盒过度，并焊好跨接线、作好防腐处理。2开关、插座盖板周围有缝隙或孔洞。开关、插座安装高度不一致、接线盒埋入太深。①接线盒口边，在墙面刮白前应先修正位置，并用水泥砂浆修口，待室内乳胶漆刷完后才可以安装开关、插座。②开关、插座的高度不一致，主要应在绑钢筋时、浇筑混凝土前有效控制，同层内应采取同一基准控制标高，接线盒应贴模板固定牢固。土建工程的支模尺寸应严格控制，杜绝抹灰层过厚。主要解决办法：①修补缝隙或孔洞：把开关、插座卸下，进行必要的剔凿，用水泥砂浆修口，补刷乳胶漆。②对高差较大的无法调好的接线盒，应彻底凿开混凝土，重新安装更换接线盒。3电缆线路过墙保护管长度不够，或不加保护管。电缆头制作质量差，电缆无标志牌。送电运行后，电缆电线的接线端子处发热①认真学习现行规范，执行电缆保护管的规定。②提倡使用定型的电缆首套，在干包防潮锥（应力锥）时应严格执行施工工艺，要美观；按规范要求挂标志牌。③注意市技术监督局公布的机电行业的监督检测报告，严禁使用不合格的产品，特别是铜接线端子的选用，应严格执行有关国家标准。一般端子宜先压接后镀锡，紧固螺栓必须配有弹簧垫，紧固力适度。铜和铜的接触必须镀锡。4防雷接地底板接地网的网格不清，跨接线截面不够，焊接长度不够。高度在30ｍ以上的阳台金属扶手及铝合金窗接地漏做。避雷带不平直①及时和设计部门联系，确定底板接地网的网格尺寸；熟悉规范，正确选用跨接线，一般宜选用和金属母材材质相同的材料，其截面不小于100mm2（圆钢为Φ12以上，推荐选用Φ14mm）。②认真做好均压带、及引出线，其截面应为不小于100mm2的镀锌钢材，引出线直接引向阳台金属扶手及铝合金窗的位置并作好标记，以便跨接。铝合金窗应有厚度不小于2mm的镀锌钢制跨接板引出，并且和铝合金窗接触良好。③先施工避雷带的支撑并调正，在把避雷带调直。避雷带宜选用Φ14mm镀锌圆钢5导线与电器连接铜导线接头未镀锡。多股导线连接未用端子。紧固件不是镀锌制品①对于沿海地区，铜与铜连接必须镀锡，未镀锡的应补做。②10mm2及以下的多股铜导线，宜用开口的接线端子，16mm2及以上应用套筒接线端子，压接后镀锡。③规范要求电气紧固件（除地脚螺栓外）必须采用镀锌制品，对于电气连接用紧固件，其平垫圈、弹簧垫圈必须配套齐全，施工中应严格执行此规定6灯具安装成排灯具不整齐、高度不一致。灯具的金属外壳不做接地（无ＰＥ线）①成排灯具安装应先拉线定下基准再打膨胀螺丝，对于在吊顶上安装的灯具，应以吊顶的自然分格为基准进行定位。在安装过程中，要进行多次检查调整的过程，直至达到规范的要求。②对于灯具的接地的问题，规范上并无明确的规定，一方面应这样理解：灯具是电器，其金属外壳应与“ＰＥ线”可靠连接（对ＴＮ－Ｓ系统）；另一方面，看设计要求，根据安装的场所不同设计者会有明确的规定，在施工中主要应根据规定严格执行6、监理工作流程6．1工作流程图6.2流程说明：6.2.1检查开工条件6.2.1.1施工图纸6.2.1.2施工合同（附业主批准的工程量清单和预算书）6.2.1.3施工组织设计（方案）6.2.1.4《开工报告》6.2.2场地移交承建商进场后，监理部组织进行设备房、控制室、电梯井道、电气竖井等场地移交，并填写《场地移交记录》。监理部向承建商发出正式《工程监理配合要求》，并要求其填报《施工组织设计（方案）报审表》，连同施工组织设计（方案）一起报监理部审查。项目总监（代表）安排监理人员进行审查，审查应该按《施工组织设计（方案）审查指引》的规定进行，并做好审查记录。6.2.3施工安装过程监理控制：按事前、事中、事后控制原则，在电气工程质量、进度、投资方面进行控制，协调和解决各方面存在的问题，达到工程要求的各项目标。6.2.4安装调试测试，监理部专业监理工程师在安装、调试、测试过程中进行跟踪检查、指导，使其达到设计、规范等要求的功能和标准，并形成相应的安装、调试、测试记录和隐蔽验收工程记录。7技术要求和质量标准质量监控重点是抓好工序检查和物料检查，控制方法包括事前控制、事中控制和事后控制。事前控制包括物料订货前申报、工序施工前进行技术交底。事中控制的主要手段为物料进场验证和有见证材料送检等。事后控制包括对物料和工序的验收、审查施工记录等。7.1动力工程技术要求和质量标准7.1.1施工流程：主体结构施工时钢管预埋、预埋件安装（隐蔽验收）→装修前管内穿线→电缆敷设、母线安装→配电箱、开关箱、电动机、开关柜等安装→盘柜及二次接线→送电调试→运行→检查验收。7.1.2配管配线7.1.2.1外观检查（1）管材、线材等必须符合国家或有关行业标准，必须有出厂合格证或质量证明书。（2）产品的其他技术文件应齐全。7.1.2.2配管工程（1）暗配管的原则是：最近路线、最小弯曲、埋入深度不少于15mm；进入落地式配电箱的管路排列应整齐，管口高出基础不小于50mm，暗配管不宜穿过设备基础。（2）电线管路的弯曲处，不应有折皱，凹穴和裂缝现象，弯扁程度不大于管外径的10％，弯曲半径在明配管时不小于管外径的6倍，暗配管时不小于管外径的10倍。（3）当预埋电线管出现下列情况时，中间应加接线盒，其位置应便于穿线。ａ、管子长度每超过45m，无弯曲时。ｂ、管子长度每超过30m，有一个弯曲时。ｃ、管子长度每超过20m，有二个弯曲时。ｄ、管子长度每超过12m，有三个弯曲时。（4）钢管的连接应符合下列要求：ａ、丝扣连接，管端的套丝长度不应小于管接头长度的二分之一，管接头应焊跨接线。ｂ、暗配管可使用套管焊接，套管长度为管外径的1.5～3倍，焊口应牢固、严密。ｃ、薄壁钢管的连接必须用丝扣连接。
