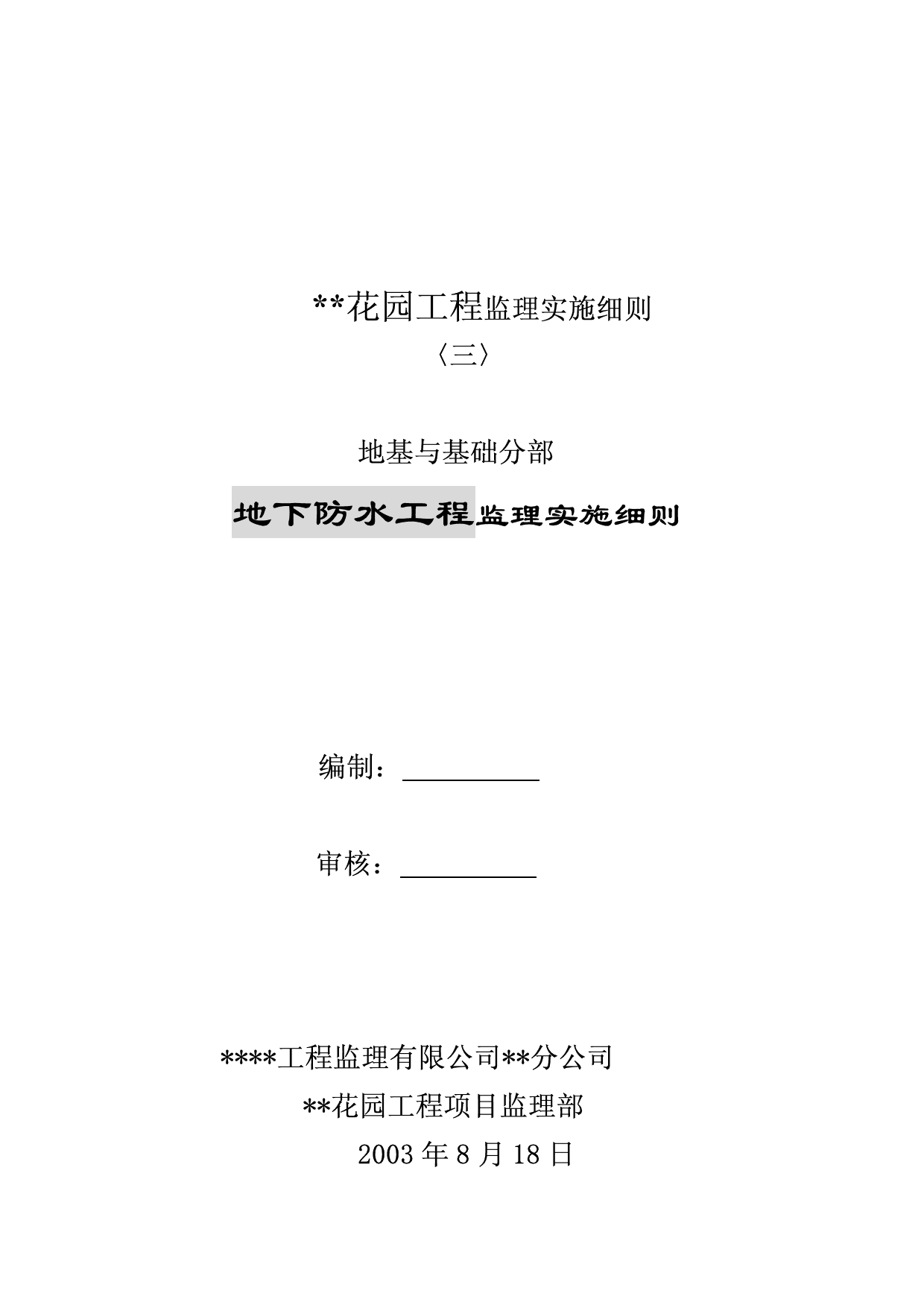

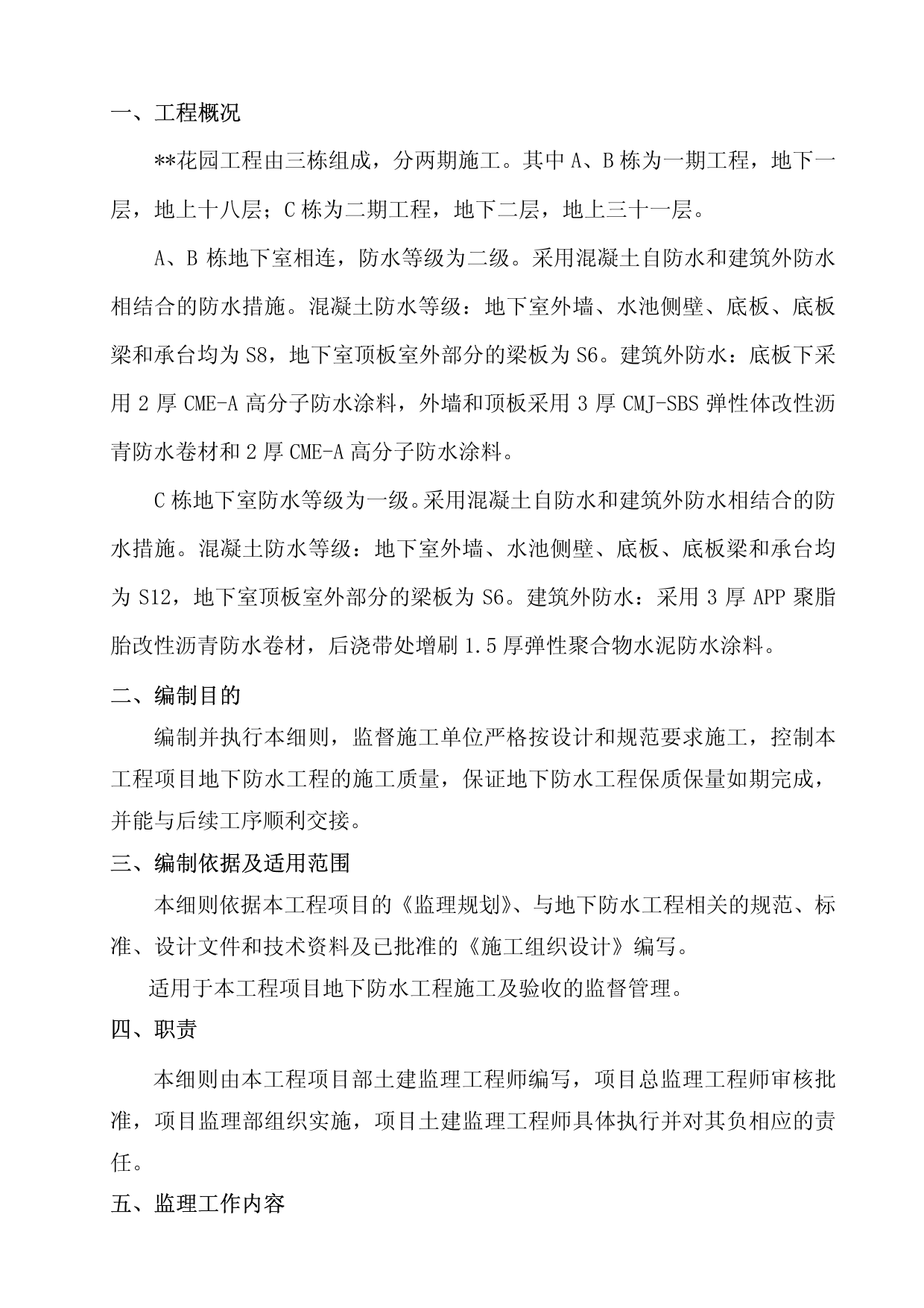

**花园工程监理实施细则〈三〉地基与基础分部地下防水工程监理实施细则编制：审核：****工程监理有限公司**分公司**花园工程项目监理部2003年8月18日一、工程概况**花园工程由三栋组成，分两期施工。其中A、B栋为一期工程，地下一层，地上十八层；C栋为二期工程，地下二层，地上三十一层。A、B栋地下室相连，防水等级为二级。采用混凝土自防水和建筑外防水相结合的防水措施。混凝土防水等级：地下室外墙、水池侧壁、底板、底板梁和承台均为S8，地下室顶板室外部分的梁板为S6。建筑外防水：底板下采用2厚CME-A高分子防水涂料，外墙和顶板采用3厚CMJ-SBS弹性体改性沥青防水卷材和2厚CME-A高分子防水涂料。C栋地下室防水等级为一级。采用混凝土自防水和建筑外防水相结合的防水措施。混凝土防水等级：地下室外墙、水池侧壁、底板、底板梁和承台均为S12，地下室顶板室外部分的梁板为S6。建筑外防水：采用3厚APP聚脂胎改性沥青防水卷材，后浇带处增刷1.5厚弹性聚合物水泥防水涂料。二、编制目的编制并执行本细则，监督施工单位严格按设计和规范要求施工，控制本工程项目地下防水工程的施工质量，保证地下防水工程保质保量如期完成，并能与后续工序顺利交接。Ḥ三、编制依据及适用范围本细则依据本工程项目的《监理规划》、与地下防水工程相关的规范、标准、设计文件和技术资料及已批准的《施工组织设计》编写。适用于本工程项目地下防水工程施工及验收的监督管理。四、职责本细则由本工程项目部土建监理工程师编写，项目总监理工程师审核批准，项目监理部组织实施，项目土建监理工程师具体执行并对其负相应的责任。Ḥ五、监理工作内容1、监理工作流程不合格不合格图1、监理工作流程图2、主要材料核定流程不合格不合格图2、主要材料核定流程3质量控制要点及目标值序号质量控制要点及目标值控制手段与方法1施工方案、三检制度、作业队伍和操作人员资质防水开工备案前审查2防水材料的质量，不合格品不得使用检查说明书、合格证、复试报告施工单位施工准备，报审表单（A2、A3，A9表）监理检查施工准备，审签报审表，通报业主施工单位实施施工,质量自检监理检查材料，按规定见证取样送检施工完成，施工单位自检合格，工程报验（A4表）现场检查，审查报验表，总监签认，通报业主验收通过施工单位进场前报审，报审监A5、A3表提供质量证明资料和样品监理审核、征求业主意见，签回报审表，资料封存，样品封样施工单位采购进场，报审表A8表，附数量清单，质量证明文件监理审核质保资料，见证取样送检签认报审表，通报业主投入使用3防水砼的原材料、配合比及坍落度必须符合设计要求检查出厂合格证、质量检验报告、计量措施、现场抽样试验报告4防水砼的抗压强度和抗渗压力必须符合设计要求检查砼抗压、抗渗试验报告5防水砼的变形缝、施工缝、后浇带、穿墙管道、埋件等设置和构造，必须符合设计要求，严禁有渗漏观察检查和检查隐蔽工程验收记录6防水砼结构表面应坚实、平整，不得有露筋、蜂窝等缺陷，埋设件位置应正确观察和尺量检查7防水砼结构表面的裂缝宽度不应大于0.2mm，并不得贯通用刻度放大镜检查8防水砼结构厚度允许偏差+15-10mm，迎水面钢筋保护层厚度不应小于50mm，其允许偏差±10mm尺量检查和检查隐蔽工程验收记录9卷材、涂料防水层所用材料必须符合设计要求检查合格证、复试报告10卷材、涂料防水层及其细部做法均须符合设计要求观察检查和检查隐蔽工程验收记录11卷材、涂料防水层的基层及阴阳角弧度观察检查和检查隐蔽工程验收记录12卷材防水层的搭接缝观察检查13侧墙卷材、涂料防水层的保护层与防水层应粘结牢固，结合紧密，厚度均匀一致观察检查14卷材搭接宽度允许偏差-10mm观察和尺量检查15涂料防水层应与基层粘结牢固、表面平整、涂刷均匀观察检查16涂料防水层的厚度应符合设计要求，最小厚度不得小于设计的80%针测法或割取20mm*20mm实样用卡尺测量17细部构造所用材料必须符合设计要求检查合格证、复试报告18变形缝、后浇带、穿墙管道、埋设件等细部构造做法均须符合设计要求，严禁有渗漏观察检查和检查隐蔽工程验收记录19中埋式止水带的埋设观察检查和检查隐蔽工程验收记录20穿墙管止水环与主管或翼环与套管应连续满焊，并做防腐处理观察检查和检查隐蔽工程验收记录21接缝处砼表面和密封材料填塞观察检查注：黑体字为强标。4施工监理内容：4.1施工准备阶段监理工作：（1）熟悉设计图纸，有关规范、规程，技术标准及强制性条文有关规定；（2）审查施工方案，检查其要点是否符合设计图纸、《地下防水工程质量验收规范》（GB50208-2002）等的有关规定，签返《施工组织设计（方案）报审表》；（3）检查施工单位的质保体系，并对照检查质安人员到位情况（4）对防水专业队伍的资质进行审查，并检查作业人员是否有当地建设行政主管部门颁发的上岗证，签返《分包单位资格报审表》；（5）核查防水材料质保资料，并见证取样送检；（6）检查防水混凝土配合比试验报告；（7）检查各种防水材料现场抽样复验报告，签返《材料报审表》。（8）核实防水砼浇注前的各道工序是否验收合格，迎水面钢筋保护层、构件断面尺寸、穿墙管道、螺栓的止水做法、扎钢筋的铁丝距离模板的距离、施工缝的处理等是否符合设计要求和规范的规定。4.2质量过程控制监理工作：4.2.1防水混凝土施工监理工作：（1）砼浇注前重点检查模板内部断面尺寸（按+15-10mm控制），迎水面钢筋保护层厚度，穿墙螺栓、管道止水环设置、施工缝处理等是否符合设计要求和规范规定；（2）检查防水砼的配合比，开盘鉴定表和拌合物质量是否符合设计要求和规范4.1.2与4.1.3条的规定，合格即签署开盘鉴定；（3）检查每车砼的拌合物质量，测试坍落度；（4）见证监督砼抗压、抗渗试块的留置；（5）对整个砼浇筑过程旁站监理，监督砼下料、振捣等工序的施工质量，并做好记录；（6）砼浇注完后，监督施工单位及时养护，使砼表面常保持湿润状态。4.2.2卷材防水层施工监理工作：
